Адаптер ScanDoc Nano обеспечивает связь смартфона или компьютера с автомобилем. Обмен данными между адаптером и смартфоном происходит через Wi-Fi или Bluetooth по J2534 протоколу. Обмен данными с автомобилем происходит через инетрфейсы CAN, Ethernet или Kline, по автомобильным протоколам SAE/ISO.
Связь и процессор обработки протоколов выполнен на ESP32-PICO-MINI-02 модуле.
Сертификаты на модуль
Скачайте и установите приложение на ваш смартфон:
QuantexJ2534Demo.apk
При подаче питания светодиод загорится тускло, потом ярко и после похождения внутренних тестов гаснет. После этого прибор готов к работе.
Прибор выдерживает неправильное подключение питания. Если вы используете блок управления от автомобиля для совместного тестирования, то учтите, что у блока управления нет защиты от пререполюсовки. Отключайте блок управления если вам нужно произвеcти стресс тест по питанию.

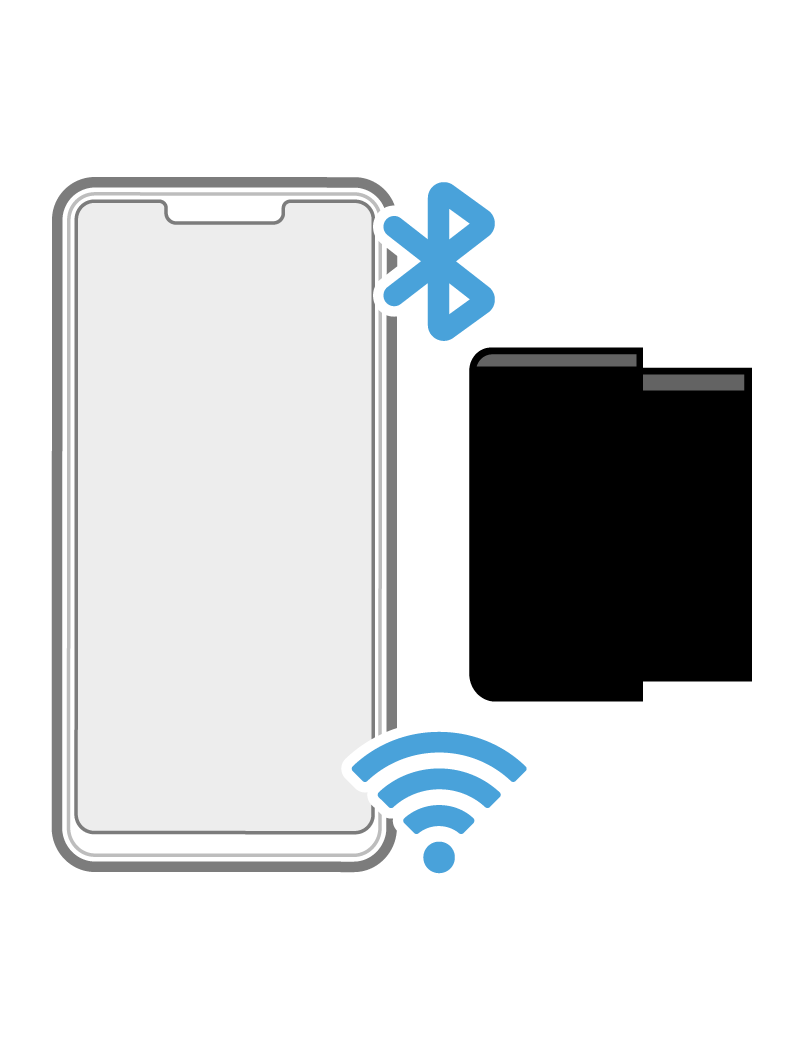

После подачи питания ScanDoc включает Bluetooth и Wi-Fi одновременно, и ожидает подключения к нему смартфона. Если происходит спаривание по Bluetooth, то Wi-Fi отключается. И наоборот. При подключении смартфона к ScanDoc как к точке доступа, он отключает интерфейс Bluetooth. После спаривания или подключения по Wi-Fi, прибор запоминает выбор пока не произойдёт снятие питания.
Если вы хотите изменить режим подключния то отключите прибор от питания, разорвите соединение по Wi-fi или удалите запомненное спаривание по Bluetooth в настройках Android.
Bluetooth LE - Name:QSNxxxxx, password123456
Wi-fi - SSID:QSNxxxxx, password:scandocxxxxx
Запустите программу на смартфоне с Android до 15 версии. Нажмите кнопку "Search for PassThru devices", затем "Start Devices Scan".
Через некоторое время появится список найденных устройств. Если хотите соединиться по Wi-Fi, то нажмите на sdn;n:192.168.12.3. Если хотите соединится по Bluetooth то выберете QSN;bxx:xx:xx:xx:xx
После этого установится связь с адаптером и вы увидите версии Hadrware и Software адаптера
Чтобы обеспечить постоянный обмен данными, нажмите кнопку "Connect to Car". Сканер начнёт постояный обмен с блоком управления автомобилем по CAN шине. Так же он будет показыват напряжение питания на 16 выводе OBD-II разёма. При этом светодиод на приборе будет загораться при отправке и гаснуть при приёме пакета.
Скачайте и установите приложение: Ping IP network utility на ваш смартфон. Или аналогичную программу, которая умеет отправлять и принимать ping. Так же, можно использовать компьютер.
При подаче питания светодиод загорится тускло, потом ярко и после прохождения внутренних тестов гаснет. После этого прибор готов к работе.
Прибор выдерживает неправильное подключение питания. Если вы используете блок управления от автомобиля для совместного тестирования, то учтите, что у блока управления нет защиты от пререполюсовки. Отключайте блок управления если вам нужно произвеcти стресс тест по питанию.
ScanDoc в режиме DoIP (Ethernet) работает только через Wi-Fi соединение. Он создаёт мост между Wi-Fi и Ethernet. Подключитесь к прибору через вайфай.
Wi-fi - SSID:QSNxxxxx, password:scandocxxxxx

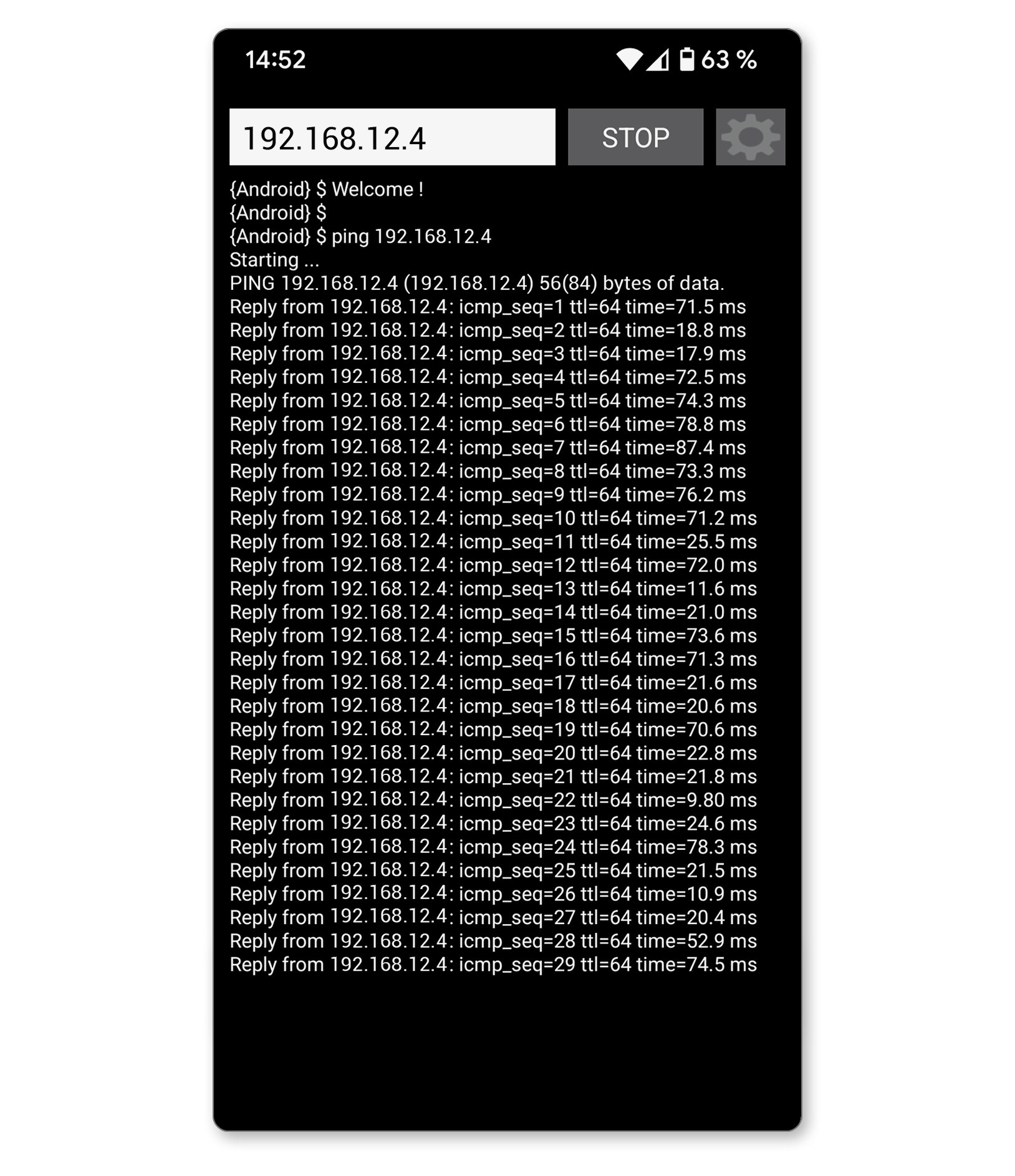

С помощью приложения подайте команды ping по адресу 192.168.12.4 . При этом индикатор на приборе будет мигать с передачей каждого пакета по Ethernet. Если мигания не происходит, то измените адрес на 192.168.12.5
