Описание программы ScanDoc

Содержание:


Термины и определения

Локальная версия

Локальная версия программы

Представляет собой установочный пакет для выбранной вами операционной системы (например для ОС Windows необходимо скачать и установить файл Setup.exe).

Эта версия программы работает напрямую с адаптером через Wi-Fi сеть и не требует постоянно подключения к интернету.

Для регистрации вам необходим Пароль на адаптер или Код приглашения (Invite код) от других участников www.scandoc.online.

Пароль на адаптер

Пароль на адаптер

Пароль на адаптер необходим для привязки адаптера к своей учётной записи или для "отвязывания" его при продаже, а так же для разрешения доступа к своим адаптерам другим пользователям. Этот пароль так же является кодом приглашения (Invite кодом) при регистрации учётной записи. Пароль "вшит" в адаптер и не меняется со временем. Пароль можно считать из адаптера в программе ScanDoc при регистрации учетной записи.

После регистрации увидеть пароль можно в настройках программы Scandoc.

Код приглашения (Invite код)

Код приглашения (Invite код)

Invite код - код приглашения, который вы можете получить от других участников www.scandoc.online.
Если вы купили новый сканер, то код приглашения будет совпадать с паролем, который будет прописан в вашем сканере.

Пароль на Wi-Fi соединение адаптера

Пароль на Wi-Fi соединение адаптера

Чтобы подключить сканер ScanDoc к компьютеру или телефону по сети Wi-Fi необходимо ввести пароль адаптера на Wi-Fi.
Пароль на Wi-Fi устанавливается в адаптере на заводе изготовителе.

Если ваш сканер имеет серийный номер s/n: 01234, то Wi-Fi подключение будет называться S1234, а пароль для Wi-FI соединения с адаптером будет scandoc1234.

Поменять пароль (Сетевое имя (SSID) ) на Wi-Fi соединение со сканером


Начало работы

Краткое описание перед началом работы

Создание учетной записи

Чтобы начать работать необходимо создать учетную запись.
Учетная запись также нужна чтобы получать последние обновления, прошивки и т.д.

Процедура регистрации учетной записи

Привязка сканеров к своей учетной записи

К учетной записи можно привязать один или несколько адаптеров ScanDoc.

Получение обновлений происходит сразу для всех адаптеров, которые привязаны к Вашей учетной запииси.

Открытие своих сканеров для других пользователей

Адаптеры ScanDoc, которые привязаны к Вашей учетной записи, можно открыть во временное пользование другим пользователям scandoc.online у которых тоже есть учетная запись.

Разрешение доступа другим пользователям к своему адаптеру

Отвязывание сканера от своей учетной записи

При продаже вашего адаптера ScanDoc другому пользователю, необходимо отвязать его от своей учетной записи (это возможно сделать только в онлайн версии программы).

Отвязывание сканера от своей учетной записи


Шаг 1 - Установка программы на компьютер или планшет

Установите программное обеспечение, имеющееся в комплекте на USB Flash, в соответствии с типом и разрядностью операционной системы или перейдите на сайт quantexlab.com/ru/download.html для получения самой новой версии программы.

Программу ScanDoc для Android (минимальная версия 4.4) можно скачать в официальном магазине Google Play.

Мобильная ОС Android

Программу ScanDoc для iOs (минимальная версия 10) можно скачать через официальное приложение TestFlight.

Тестирование приложений с помощью TestFlight

Шаг 2 - Регистрация учётной записи
(Если вы уже авторизованы в www.scandoc.online, пропустите этот шаг.)

Регистрация это создание учетной записи. Одна учётная запись это один человек или фирма. К этой учётной записи вы сможете привязать все ваши приборы. Так же она нужна если вы захотите использовать наши сервисы.

Создание новой учетной записи и привязка к ней нового сканера ScanDoc.
  1. Перейдите на сайт quantexlab.com/ru/download.html, скачайте и установите программу ScanDoc для вашего компьютера или другого устройства.
  2. Запустите новую программу ScanDoc на вашем устройстве (компьютере, ноутбуке, планшете, телефоне), используя ярлык на рабочем столе. (Операционная система может запросить разрешение доступа в интернет, разрешите доступ.)
  3. Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.
  4. Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.
  5. Обязательно выполните следующее действие - ввод сканера в режим загрузки
  6. Нажмите на кнопку Регистрация.

Ввод сканера в режим загрузки

Это необходимо только если Вы купили новый сканер или работали со старой программой и теперь переходите на новую.
Если Вы уже работали в новой программе, то пропустите этот шаг.


Режим загрузки (ScanDoc Compact последнего поколения в коротком корпусе)

  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • На нижней стороне прибора можно увидеть утопленную кнопку сброса.
    Нажмите эту кнопку любым тонким предметом, например скрепкой, в течении 3 секунд.
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Режим загрузки (ScanDoc в металлическом корпусе)

  • Выключите прибор
  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • Удерживая кнопку "Wi-Fi" нажмите на кнопку питания (Power).
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Если обновление адаптера по какой-то причине не произошло, то выйти из режима загрузки можно выключив и включив питание прибора

Подключитесь к адаптеру ScanDoc
  1. Подключите ScanDoc к диагностическому разъему OBDII автомобиля.
  2. Подключитесь к адаптеру ScanDoc

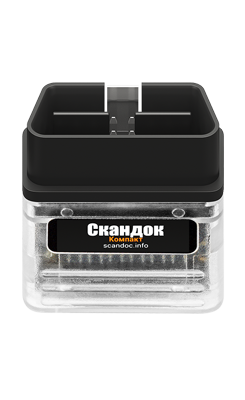

    Для ScanDoc Compact последнего поколения в пластиковом корпусе:
    - через беспроводную сеть Wi-FI на вашем компьютере/смартфоне используя пароль.
    Если ваш сканер имеет серийный номер s/n: 01234, то подключение будет называться S1234, а пароль для Wi-FI соеднинения с ним будет scandoc1234
    Для ScanDoc в металлическом корпусе:
    - по кабелю LAN
    (убедитесь что вы вписали IP адрес 192.168.1.50 в настройках подключения)

    подождите немного пока связь установится (примерно 5 секунд).
    После нажмите кнопку "OK"
Теперь отключитесь от ScanDoc
  1. Теперь отключите компьютер или мобильное устройство от сети ScanDoc (но не отключайте питание от сканера) и подключитесь к интернету, подождите немного пока связь установится (примерно 5 секунд).
    После нажмите кнопку "OK".

    Если у вас есть одновременное подключение к ScanDoc и интернету, то просто нажмите кнопку "OK"

Создание новой учетной записи и привязка к ней нового сканера ScanDoc.
  1. Вы будете перенаправлены на страницу с регистрацией, где уже будет вписан сгенерированный для вас код приглашения.

    Заполните все поля и нажмите кнопку Регистрация

    Чтобы надежно защитить свой аккаунт от взлома, установите уникальный сложный пароль на вход в учетную запись. Чем длиннее пароль, тем он надежнее.

    Не используйте пароль, который:

    • слишком прост, например "12345678";
    • содержит ваше имя, фамилию, дату рождения или номер телефона.

    Рекомендуем использовать программы менеджеры паролей.

Окно авторизации
  1. На вашу электронную почту придет письмо с просьбой подтвердить регистрацию.

    Нажмите кнопку Активировать мою учетную запись или воспользуйтесь прямой ссылкой.
    Вы будете перенаправлены на сайт scandoc.online, где будет указано о завершении регистрации.

    Теперь вы зарегистрированы в системе.

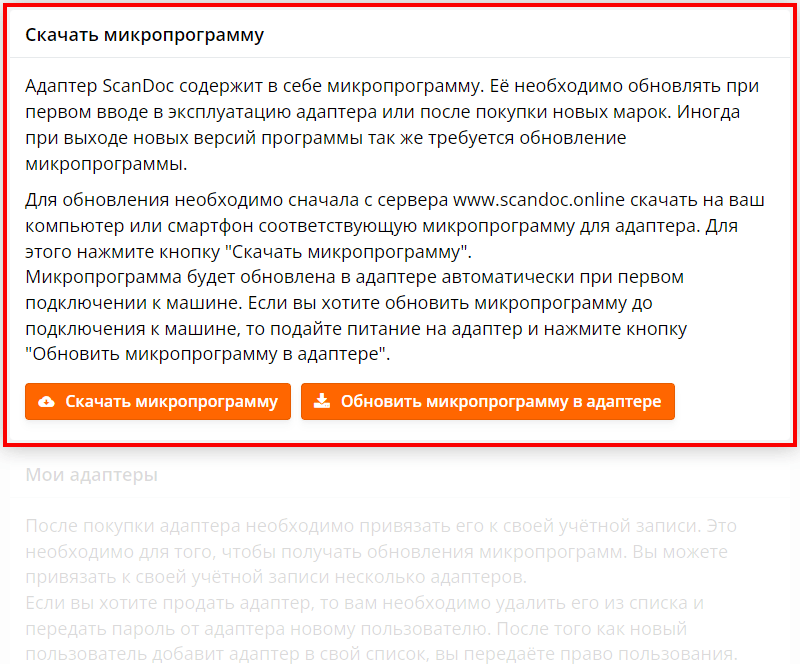

Шаг 3 - Получение последней версии ПО для адаптера

Скачивание микропрограммы
  1. Подключите компьютер или мобильное устройство к интернету.
  2. Запустите новую программу ScanDoc на вашем устройстве (компьютере, ноутбуке, планшете, телефоне), используя ярлык на рабочем столе. (Операционная система может запросить разрешение доступа в интернет, разрешите доступ.)
  3. Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.
  4. Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.
  5. Нажмите на кнопку Скачать микропрограмму (появится форма для авторизации, введите логин и пароль к Вашей учетной записи).

Микропрограмма для вашего сканера будет загружена с сервера Quantex.

Подключение сканера ScanDoc
  1. Подключите сканер ScanDoc к диагностическому разъему OBDII автомобиля.
  2. Подключитесь к адаптеру ScanDoc
    Для ScanDoc Compact последнего поколения в пластиковом корпусе:
    - через беспроводную сеть Wi-FI на вашем компьютере/смартфоне используя пароль.
    Если ваш сканер имеет серийный номер s/n: 01234, то подключение будет называться S1234, а пароль для Wi-FI соеднинения с ним будет scandoc1234
    Для ScanDoc в металлическом корпусе:
    - по кабелю LAN
    (убедитесь что вы вписали IP адрес 192.168.1.50 в настройках подключения)

    После нажмите кнопку "OK " и подождите немного пока связь установится (примерно 5 секунд)
Сохранение микропрограммы в сканер
  1. В программе нажмите кнопку Обновить микропрограмму в адаптере

    Программа запишется в сканер. Теперь прибор готов к работе.


Общее описание

Основное окно

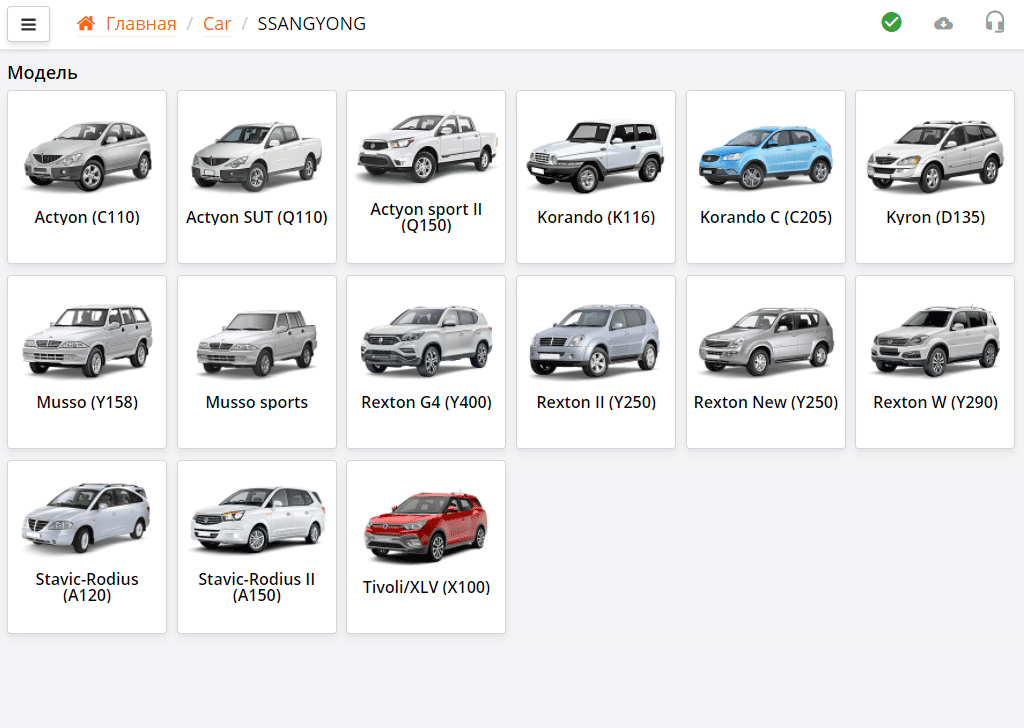

Основное окно программы ScanDoc.Online

Окно программы условно поделено на 3 рабочих зоны.

  1. Боковое меню, в котором доступно:
    • Выбор рабочего адаптера ScanDoc Compact;
    • Переход в программу заметок QNote;
    • Переход в программу учета посещений QClients;
    • Переход в программу техподдержки Support;
    • Переход на страницу настроек программы;
    • Ссылка на документацию и дополнительные материалы;
    • Выбор языка.

  2. Верхнее меню, в котором доступно:
  3. Кнопка открытия бокового меню.
    Путь
    Например:
    Main / Car / SSANGYONG / Actyon sport II (Q150)
    Индикатор качества связи программы со сканером:
    - устойчивая связь
    - связь неустойчивая
    - нет связи со сканером
    Ссылка на страницу загрузки новой программы.
    Создание запроса в техподдержку.
  4. Рабочее поле

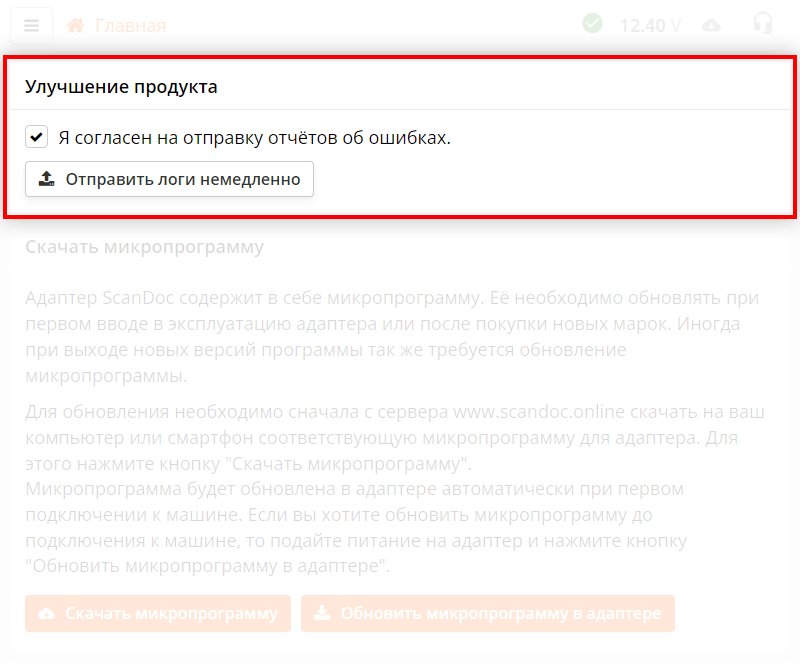

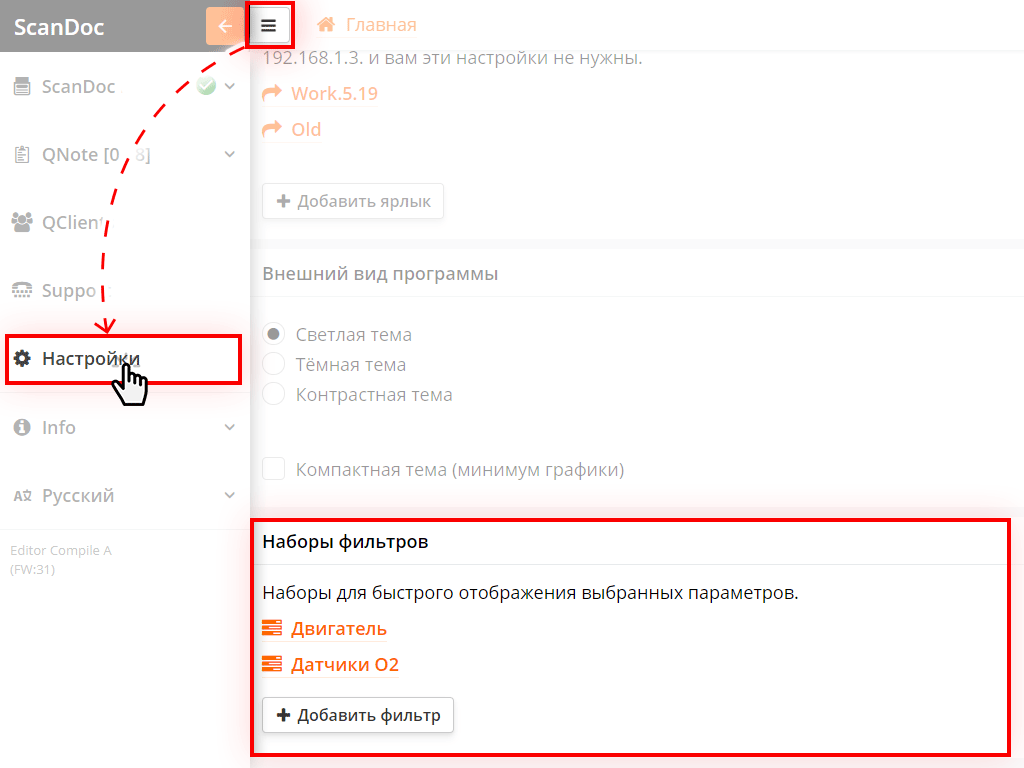

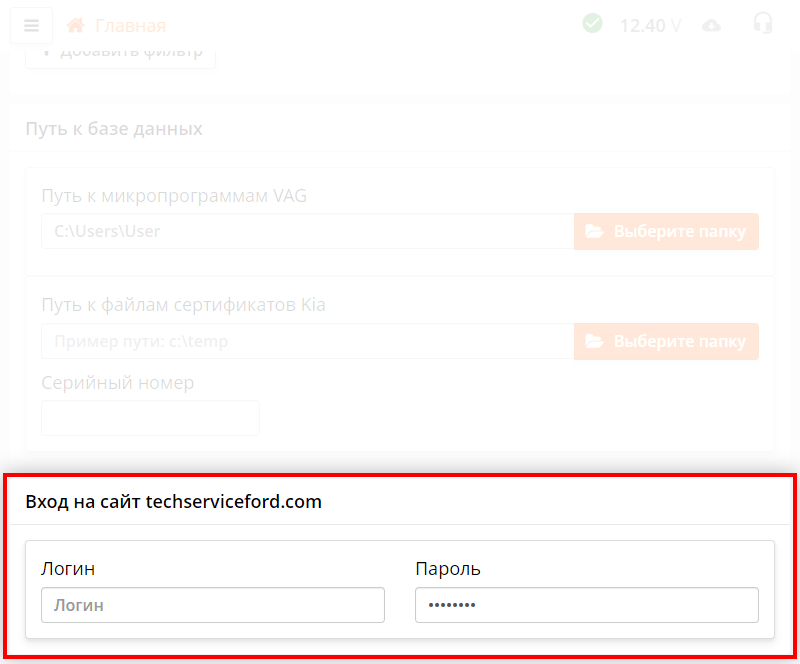

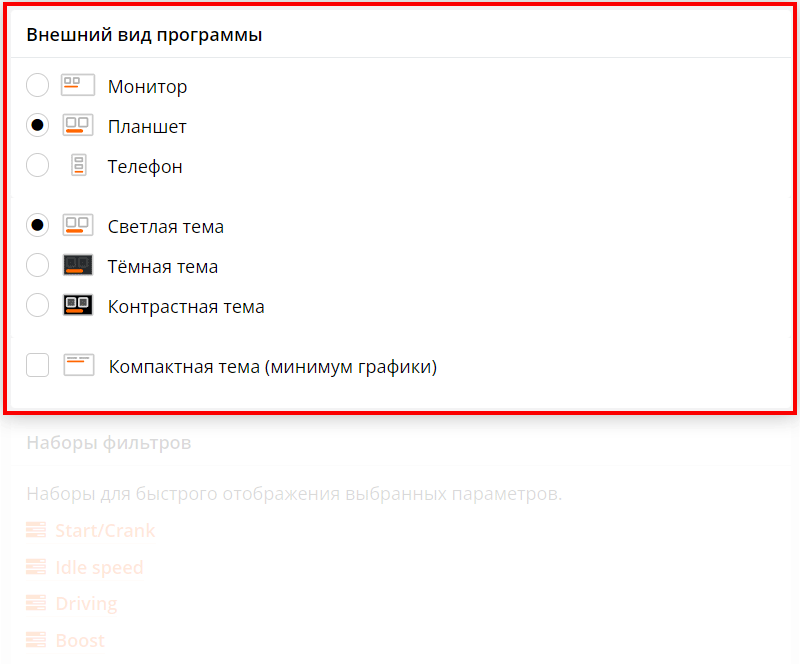

Окно настроек

Раздел Опции

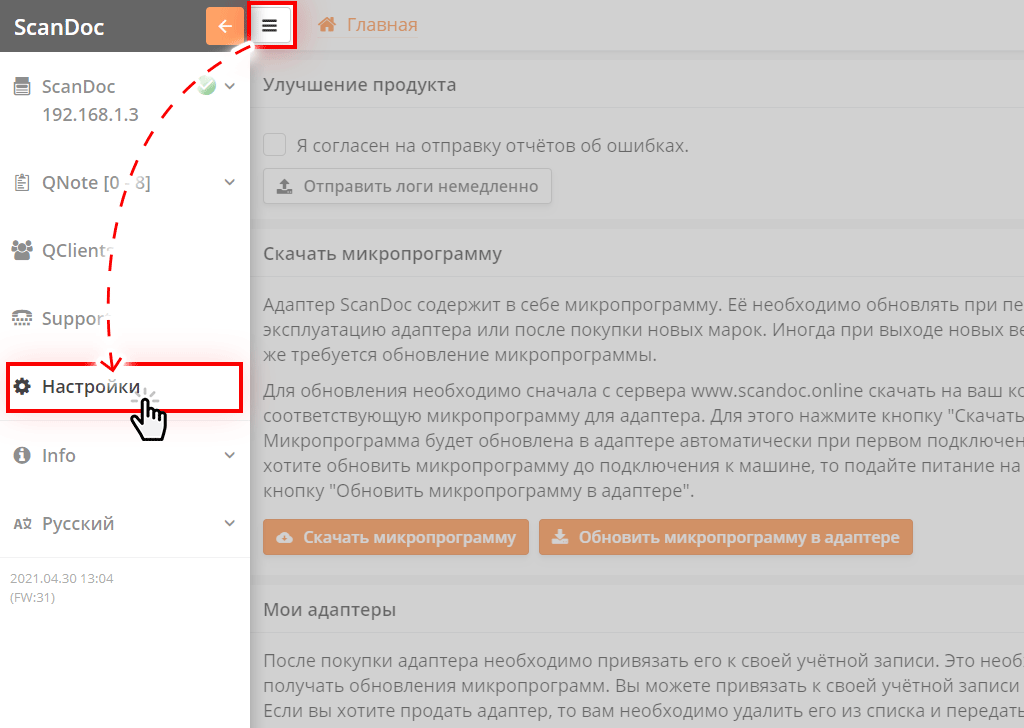

Запустите программу, установленную на вашем компьютере или мобильном устройстве.

Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.

Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.

Рассмотрим пункты этого окна.

Данные пользователя
(меню доступно только в онлайн версии программы)

Меню данных пользователя

Код приглашения (Invite code) - Ваш код приглашения, который сохранен в вашем сканере. Код приглашения можно вычитать из сканера при прохождения регистрации. Код одноразовый, после того как пользователь с его помощью зарегистрировался, код считается недействительным.

Псевдоним (Логин) - Имя под которым вы зарегистрированы в системе.

E-mail - Адрес вашей электронной почты.

Текущий пароль - Ваш текущий пароль.

Новый пароль - Укажите новый пароль, только если хотите поменять текущий.

Новый пароль - Повторите еще раз новый пароль если меняете текущий.

Чтобы сохранить текущие данные нажмите кнопку Сохранить

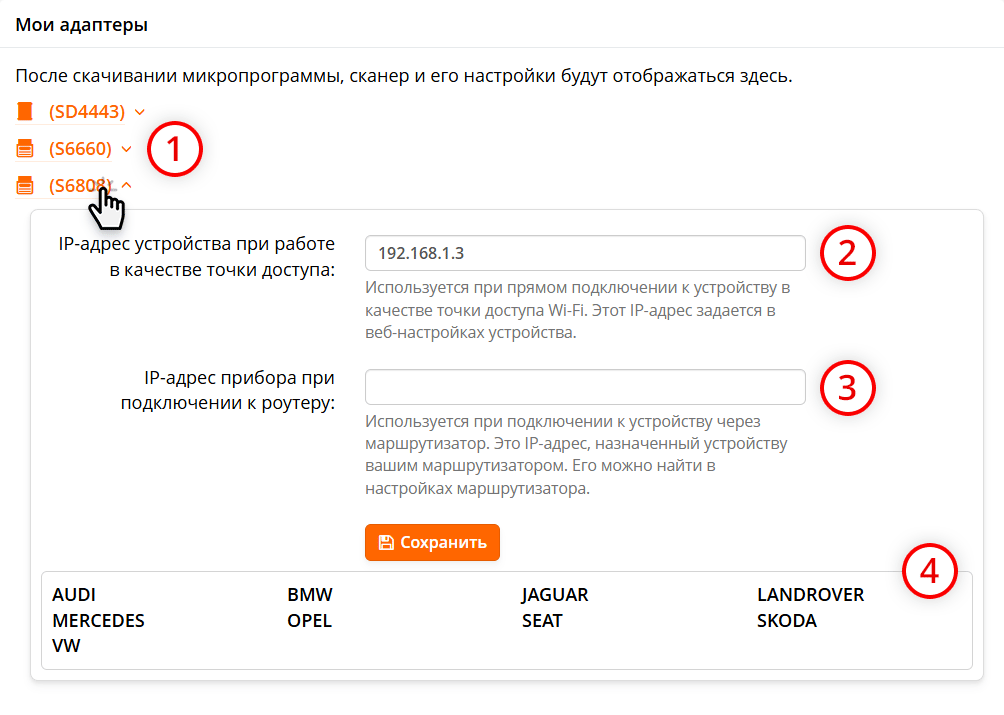

Мои адаптеры
(меню доступно только в онлайн версии программы)

Меню доступных адаптеров

Название - Произвольное имя для сканера. Помимо имени в скобках всегда будет отображаться серийный номер этого сканера.

Доверенные пользователи - Введите через пробел имена учетных записей пользователей, которым предоставляется доступ к этому сканеру.

Пароль (Invite code) - Введите пароль, который вы получили в процессе регистрации и его можно увидеть в настройках.

Для изменения данных нажмите кнопку Сохранить.

Кнопка Удалить адаптер "отвяжет" этот сканер от вашей учетной записи.

Если вы забыли пароль к сканеру нажмите кнопку Выслать пароль на E-Mail, пароль для этого сканера будет выслан на ваш Е-майл, который вы указали при регистрации.

Чтобы посмотреть список купленных марок на этом сканере нажмите кнопку Купленные марки

Кнопка Купить сейчас перебросит вас на страницу покупки марок

Добавить адаптер
(меню доступно только в онлайн версии программы)

Меню добавления нового адаптера

В этом пункте можно "привязать" новый сканер к вашей учетной записи. Для этого необходимо ввести серийный номер сканера, пароль к нему и нажать кнопку Добавить

Меню адаптера

К своей учетной записи можно привязать неограниченное количество сканеров, переключение между текущими сканерами осуществляется в боковом меню.

Сканер с которым в данный момент есть связь обозначается значком


Открытие дополнительных модулей (марок)

Модули "привязываются" к серийному номеру адаптера и не могут быть переброшены на другой сканер.

После покупки дополнительного модуля у дилера, необходимо обновить микропрограмму в адаптере. Если к вашему аккаунту привязаны несколько сканеров, то скачивание микропрограммы происходит для всех ваших адаптеров, не зависимо от того что новые модули могут быть открыты не на всех сканерах.

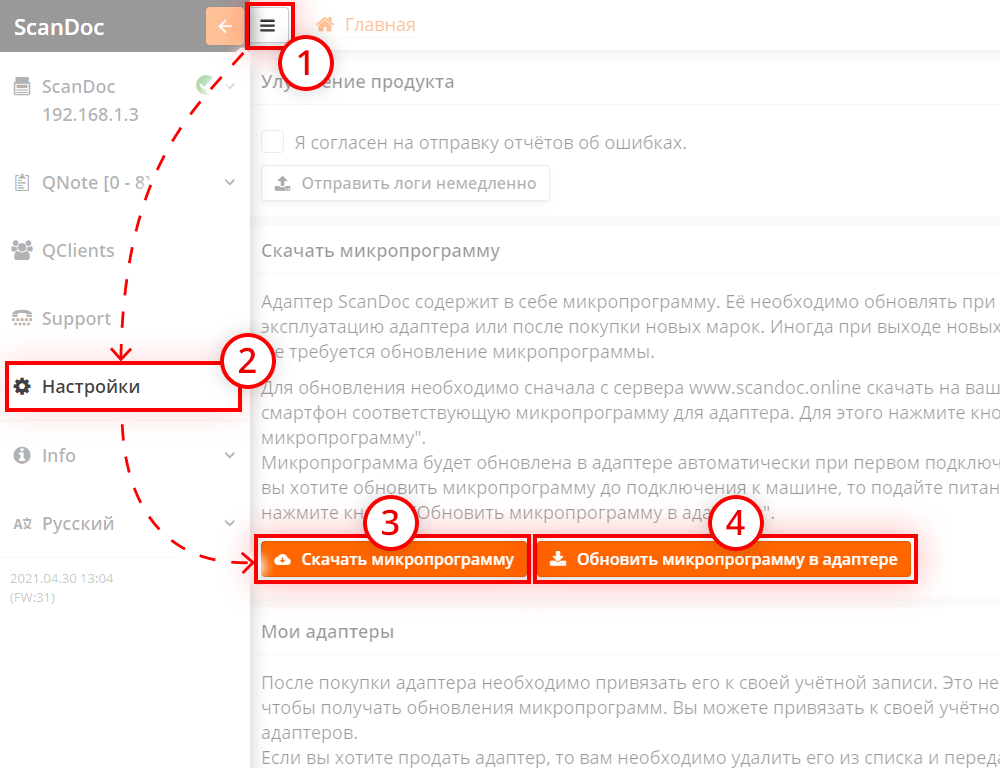

Открытие марок, обновление микропрограммы сканера.
  1. Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.
  2. Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.
  3. Нажмите на кнопку Скачать микропрограмму необходимое программное обеспечение загрузится с сервера (необходимо подключение к интернету).
    Программа запросит ввести ваши учетные данные: логин и пароль.
  4. Далее нажмите кнопку Обновить микропрограмму в адаптере (необходимо подключение к Wi-Fi сети сканера)
    Программа запишется в адаптер и он автоматически перезагрузится.

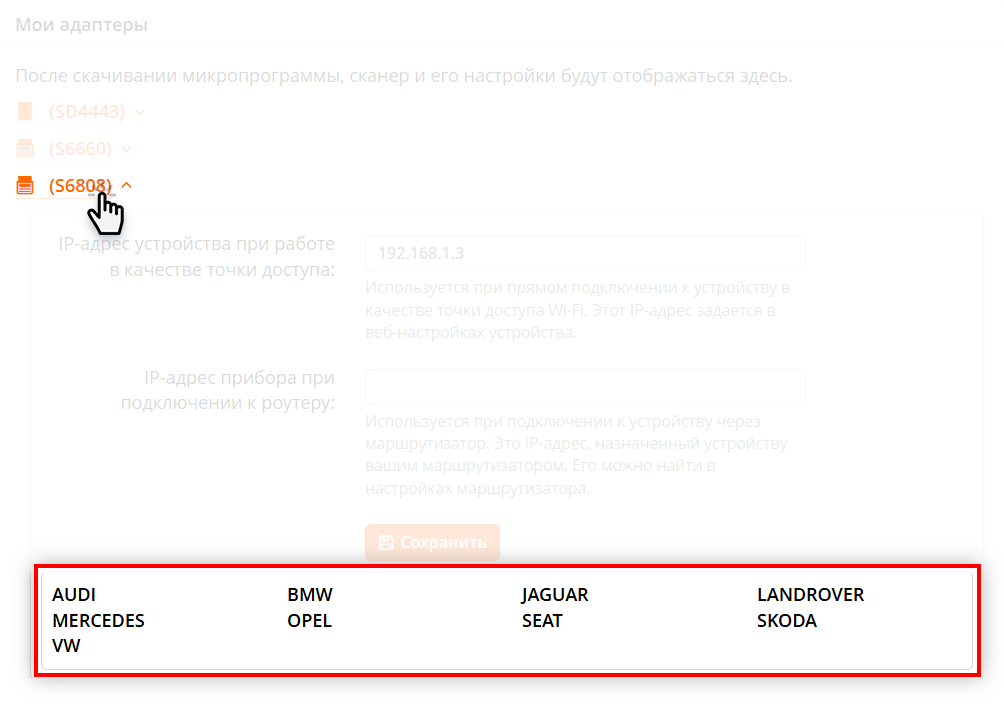

Список купленных марок

Чтобы увидеть список открытых модулей на сканере, в пункте Мои адаптеры нажмите на ссылку серийного номера адаптера (в онлайн версии программы необходимо нажать кнопку Купленные марки ).


Привязка нового адаптера к своему аккаунту

При покупке нового адаптера его необходимо привязать к своему аккаунту (это возможно сделать только в онлайн версии программы).

Для этого войдите в свой аккаунт на сайте www.scandoc.online введя логин и пароль к учетной записи.

Раздел Опции

Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.

Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.

Перейдите в раздел Мои адаптеры.

Добавление пользователя в список разрешенных
  1. Нажмите на кнопку Добавить адаптер.

  2. В поле Серийный номер введите серийный номер нового сканера без ведущих нулей
    (в нашем примере сканер с серийным номером 08837, значит вводим 8837).

  3. В поле Пароль введите пароль для этого сканера

  4. Нажмите кнопку Добавить

Разрешение доступа другим пользователям к своему адаптеру

Другой пользователь может работать с вашим адаптером через свою учетную запись. Для этого необходимо внести пользователя в список доверенных и разрешить доступ к сканеру или сканерам (это возможно сделать только в онлайн версии программы).

Для этого войдите в свой аккаунт на сайте www.scandoc.online введя логин и пароль к учетной записи.

Раздел Опции

Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.

Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.

Перейдите в раздел Мои адаптеры.

Перейдите в раздел Мои адаптеры.

Добавление пользователя в список разрешенных
  1. Нажмите на серийный номер нужного адаптера
    (В нашем примере S9789).

  2. В поле Доверенные пользователи впишите логин пользователя которому необходимо открыть доступ. Если пользователей несколько, введите несколько аккаунтов разделяя их пробелом.

  3. В поле Пароль введите пароль для этого сканера.
    Если вы забыли пароль к сканеру, нажмите кнопку Выслать пароль на E-Mail чтобы получить его по почте.

  4. Нажмите кнопку Сохранить

Таким же способом можно удалить пользователя из списка доверенных и запретить доступ к сканеру. Для этого удалите его логин из списка, снова введите пароль к сканеру и нажмите кнопку Сохранить

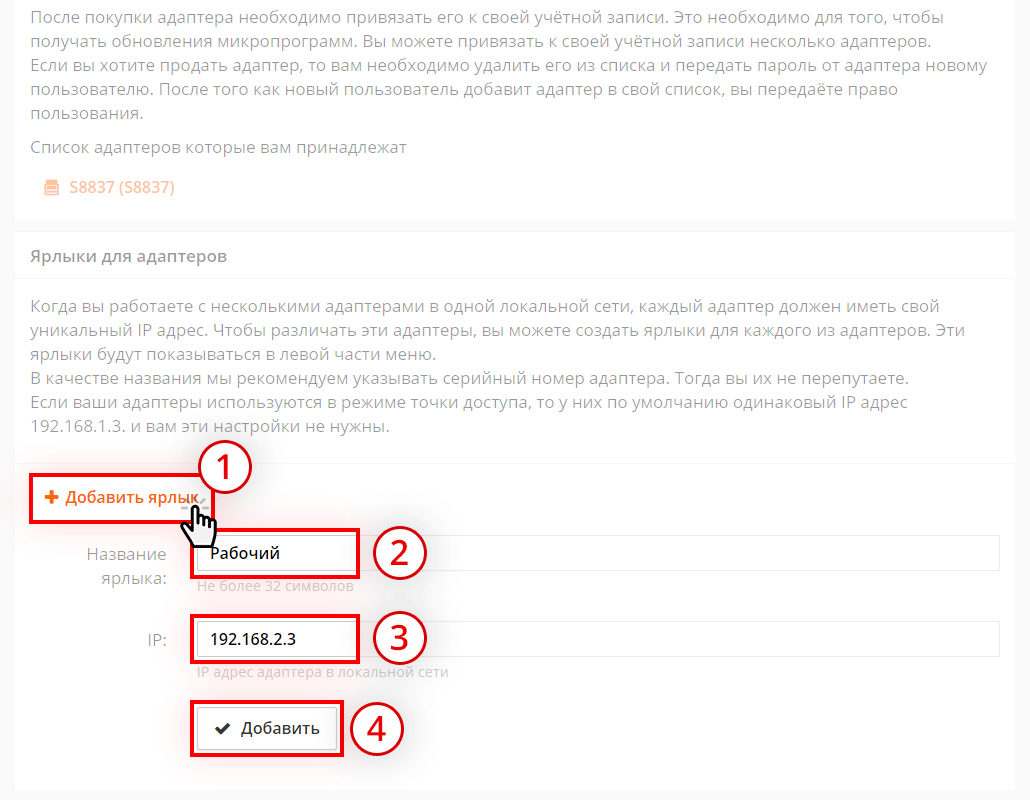

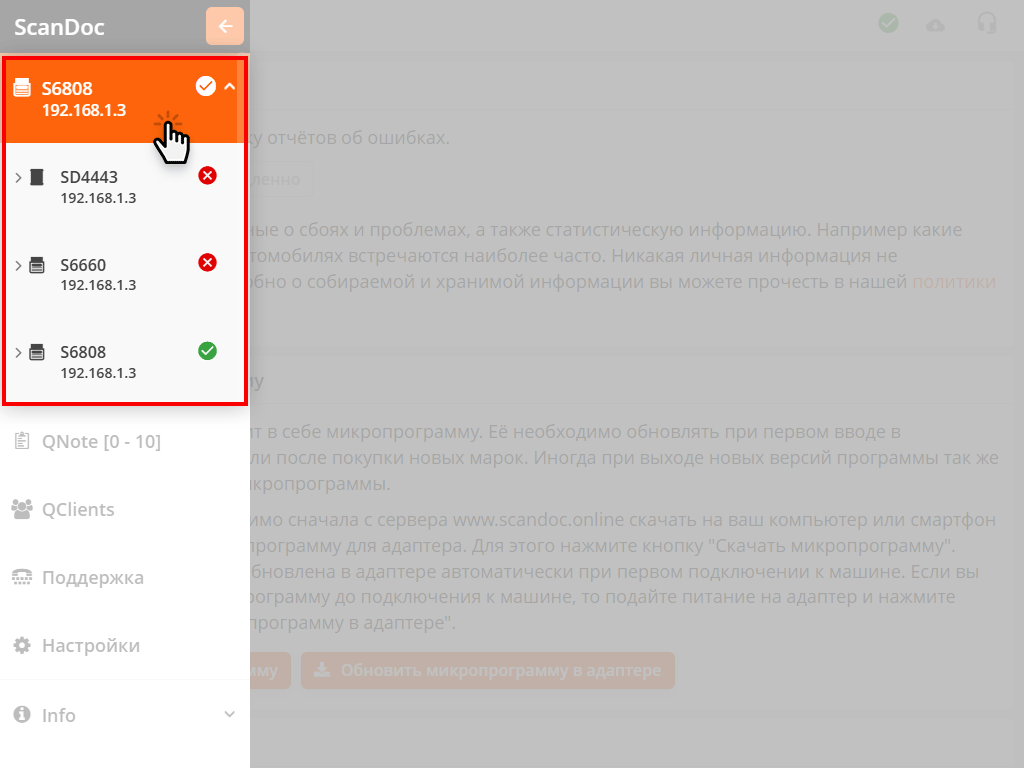

Работа с несколькими адаптерами

Несколько адаптеров могут находиться в одной локальной сети (например в одном боксе можно работать несколькими адаптерами одновременно).

Чтобы оперативно переключаться между адаптерами необходимо создать ярлыки.

Раздел Опции

Запустите локальную версию программы, установленную на вашем компьютере или мобильном устройстве.

Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.

Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.

Перейдите в раздел Ярлыки для адаптеров.

Раздел создания ярлыков к адаптерам
  1. Нажмите кнопку Добавить ярлык.

  2. Введите название ярлыка адаптера. В качестве названия мы рекомендуем указывать серийный номер адаптера. Тогда вы их не перепутаете.

  3. Укажите IP адрес адаптера.

  4. Нажмите кнопку Добавить

Теперь в боковом меню у вас появится ярлык на ваш созданный адаптер


Работа с программой

Выбор блока ЭБУ

В первую очередь необходимо выбрать автомобиль и систему, с которой необходимо работать. Это можно сделать двумя способами:

1. Выбор по VIN номеру

Впишите VIN или KBA номер
  1. Чтобы выполнить автоматический поиск систем в автомобиле необходимо вписать его VIN или KBA номер в главном окне и нажать клавишу Enter.
  2. Если нет возможности вписать VIN номер, можно выполнить автоматический поиск блоков автомобиля, для этого нажмите кнопку с изображением лупы .

2. Выбор вручную

Окно выбора модели автомобиля в программе ScanDoc

Также можно выбрать блок ЭБУ вручную. Кликните левой кнопки мыши на нужную плитку, марку, модель, блок ЭБУ автомобиля.

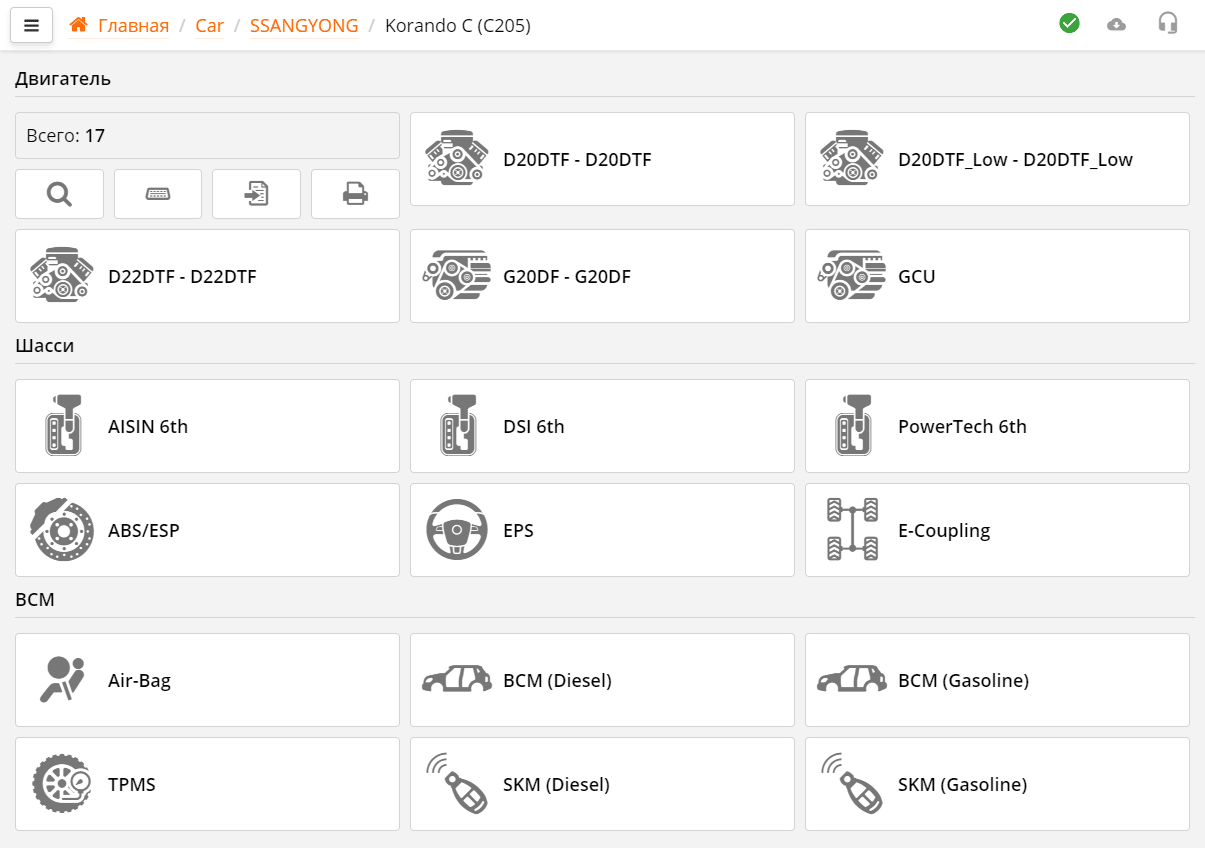

Окно выбора систем

Окно выбора системы в программе ScanDoc

Окно выбора систем для наглядности разделено по группам: двигатель, шасси, кузов и мультимедия.

Это сделано для того, чтобы можно было быстро найти нужный блок ЭБУ.

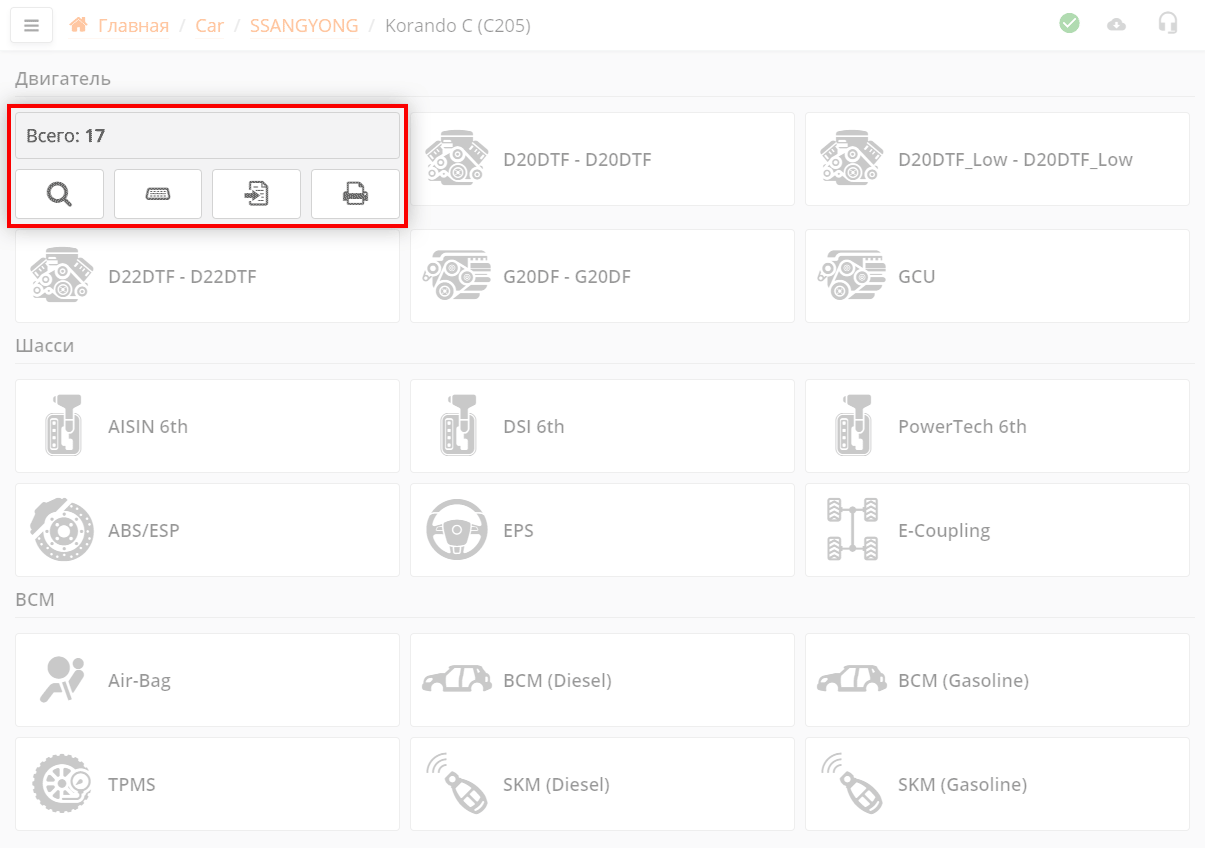

Карточка автомобиля

Также здесь можно увидеть карточку автомобиля.

Здесь находится информация об автомобиле, максимальное количество блоков ЭБУ.

Если вы попали в это окно через вход по VIN коду на главной странице, то в карточке также будет показана дополнительная информация.

Кнопки функций, которые относятся ко всему автомобилю, а не к какому-то конкретному блоку ЭБУ.

Рассмотрим функции подробнее.

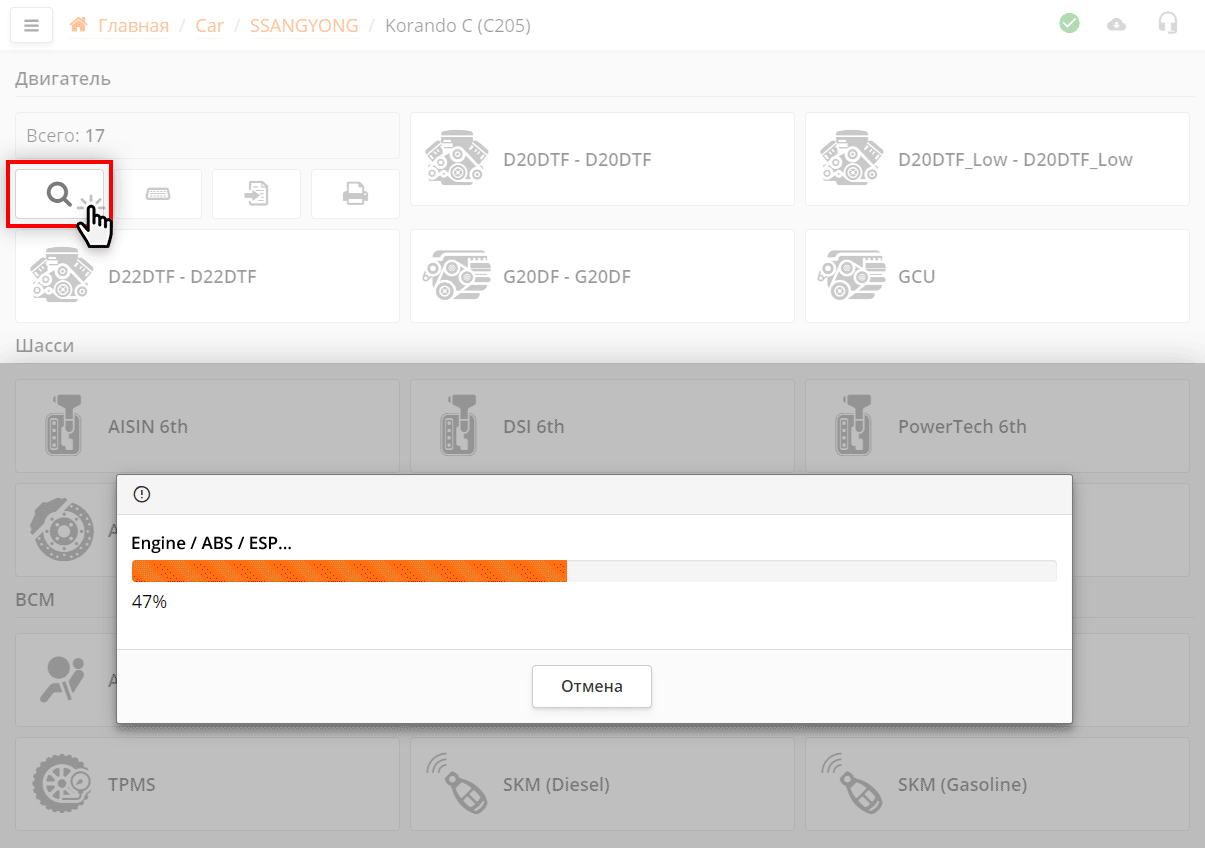

Автоматический поиск

Автоматический поиск блоков ЭБУ

При автоматичском поиске программа пытается подключиться ко всем возможным для этого автомобиля ЭБУ. Если блок ЭБУ присутствует, то программа зачитывает из него идентификацию, коды и статусы ошибок DTC.

Иногда во время автопоиска программа может попросить уточнить дополнительную информацию об автомобиле, например какой тип кондиционера установлен на автомобиле.

Чем больше блоков ЭБУ может присутствовать в автомобиле и чем медлее протоколы связи с ними, тем дольше длится автоматический поиск.

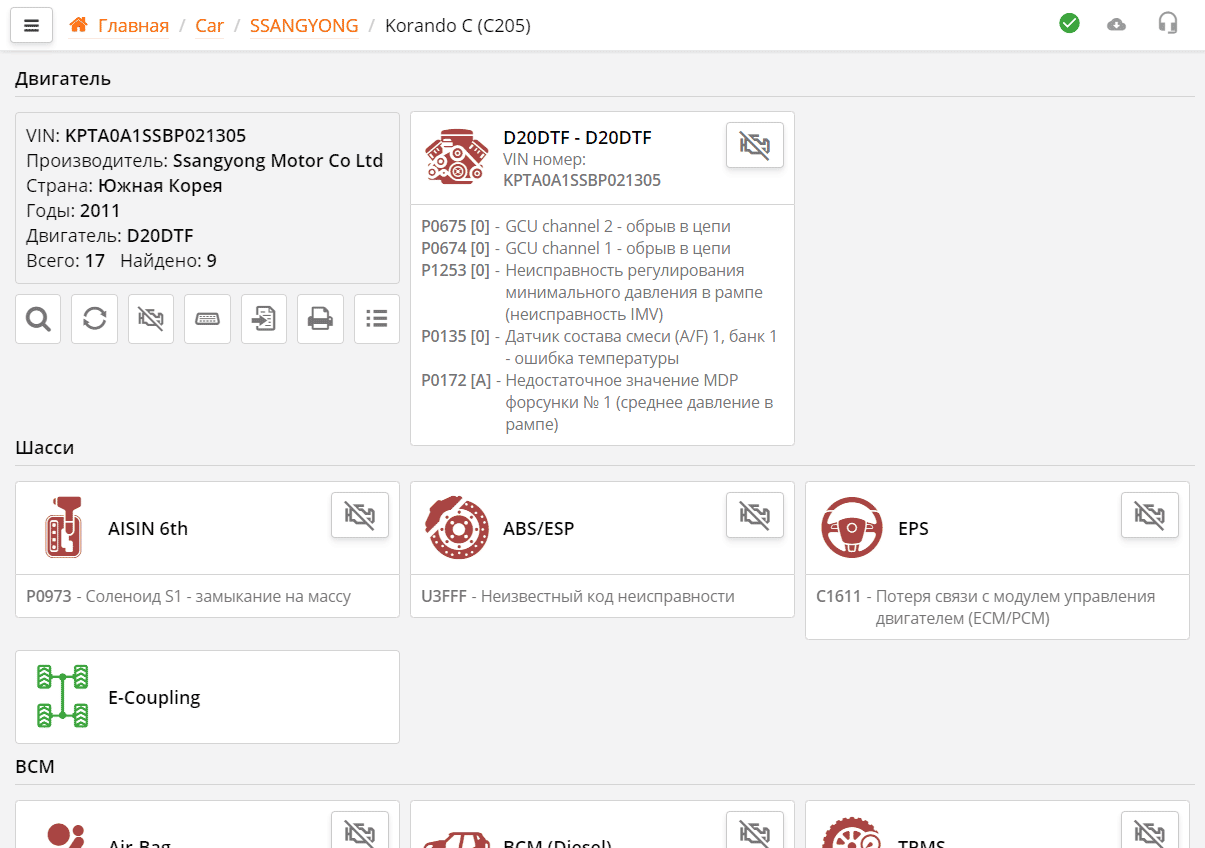

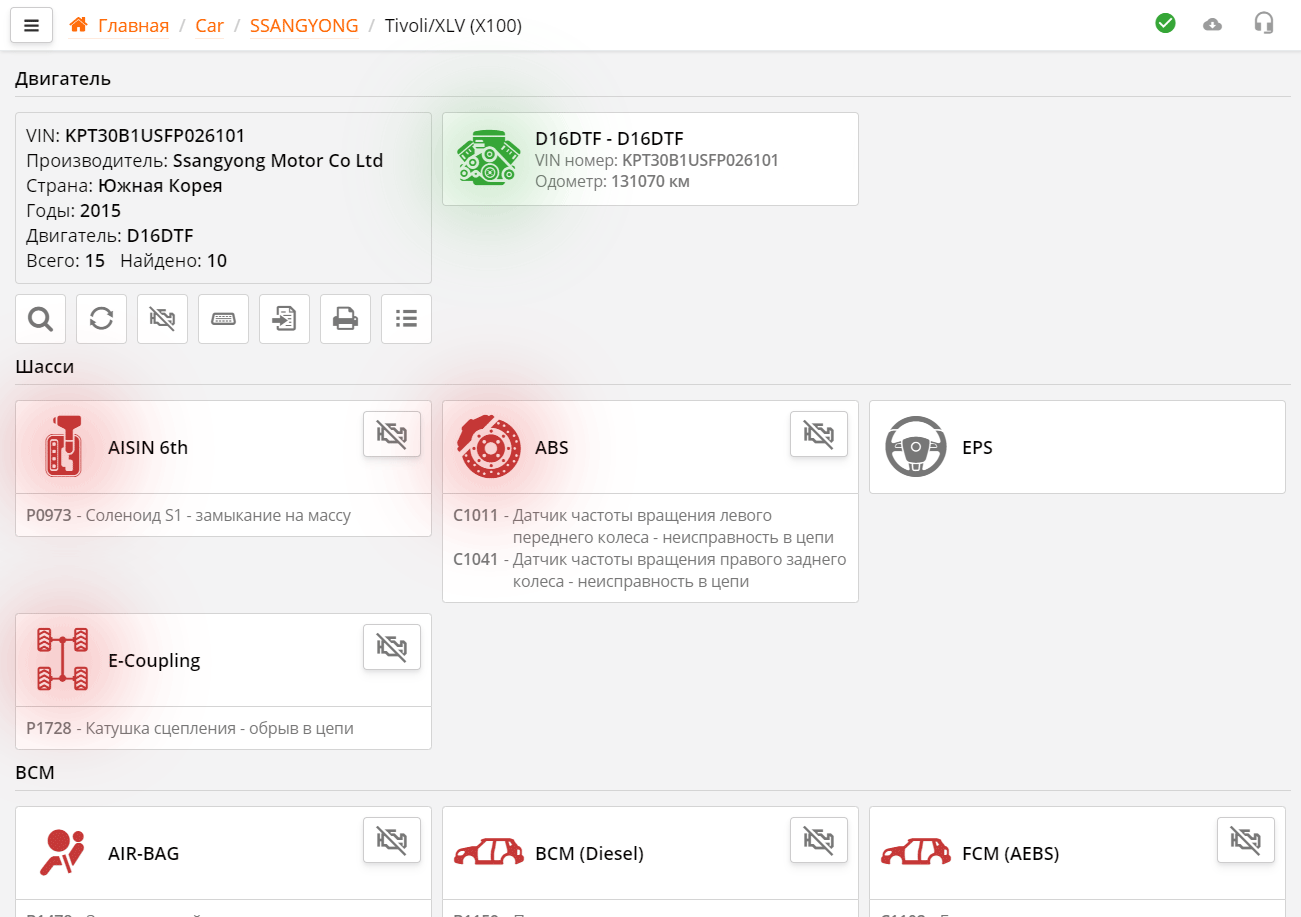

Cписок найденных блоков ЭБУ для вашего автомобиля

Блоки ЭБУ, с которым программа не смогла связаться скрываются.

Перед вами появится список найденных блоков ЭБУ для вашего автомобиля и первичная информация для анализа.

Если VIN номер был считан при автопоиске или был выполнен поиск по VIN номеру автомобиля, то программа автоматически запоминает список найденных блоков ЭБУ и сохраняет его у себя. В следующий раз, когда вы выполните поиск по VIN этого же автомобиля, программа покажет не максимальный список блоков ЭБУ, а готовый результат поиска.

Плитки блоков ЭБУ

Плитки сортируются по группам (двигатель, шасси, кузов и мультимедия), а в прелах групп по алфавиту (слева-направо, сверху вниз).

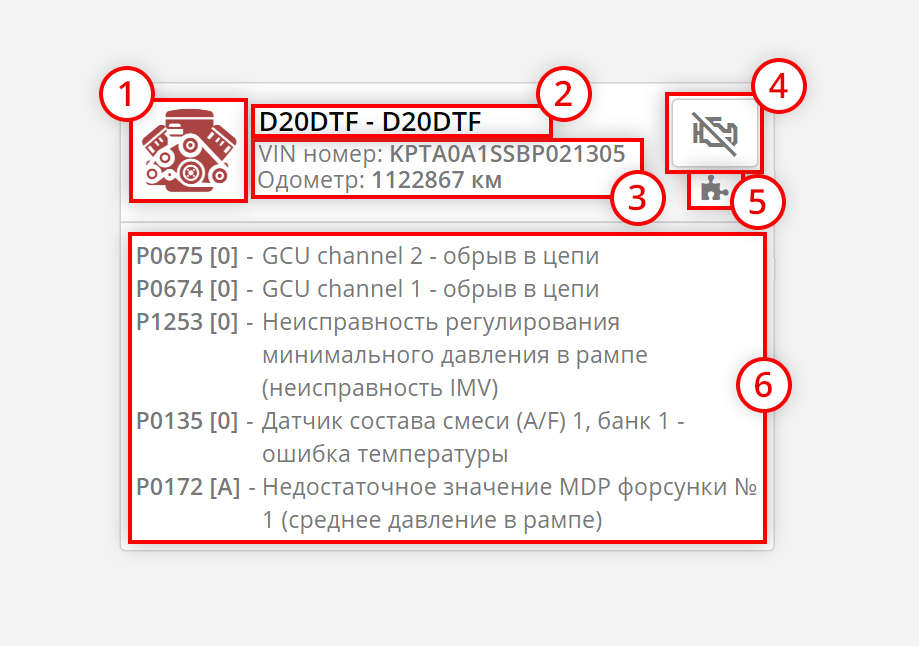

Графическое отображение ЭБУ в виде плитки

Графически блоки ЭБУ представлены в виде плиток, которые состоят из:

  1. Иконки системы;
  2. Названия блока ЭБУ;
  3. Дополнительной идентификационной информации (VIN, пробег);
  4. Кнопки быстрого стирания кодов ошибок DTC;

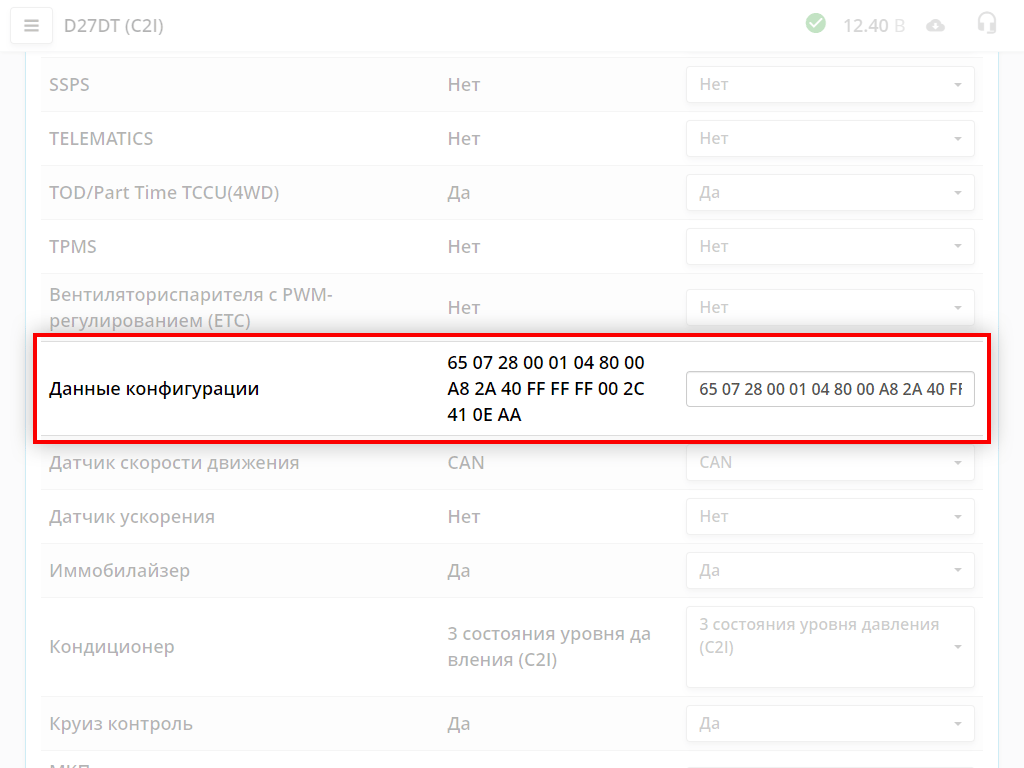

  5. Индикатора присутствия функции изменения конфигурации в блоке ЭБУ;
  6. Списка ошибок DTC.
Цветовая маркировка иконок

Иконка блока ЭБУ может иметь несколько цветов в зависимости от результатов проверки:

Красная - Блок ЭБУ найден автопоиском и содержит ошибки DTC
Зеленая - Блок ЭБУ найден автопоиском и не содержит ошибок DTC
Серая - Блок ЭБУ еще не искался или, если блок ЭБУ остался серым после автопоиска, то это означает, что из ЭБУ не была вычитана информация об ошибках DTC)

Это сделано для того чтобы сфокусировать внимание на проблемных блоках ЭБУ.

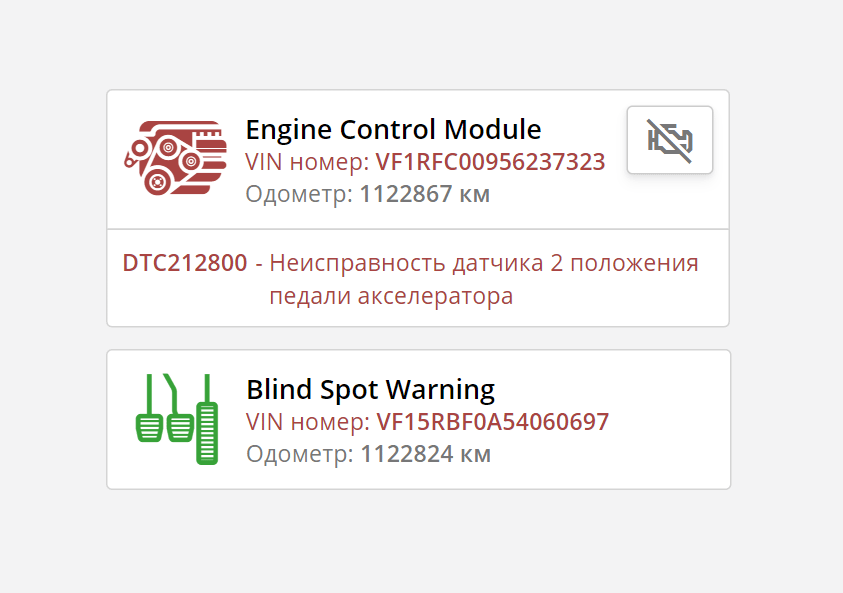

Сравнение VIN номеров и пробегов в блоках ЭБУ

При автопоиске программа сравнивает VIN номера из блоков ЭБУ и, если они не совпадают, то VIN номер выделяется красным цветом.

Сравнение пробегов программа не производит, потому что в разных блоках ЭБУ пробеги могут немного отличаться.

Если код ошибки DTC имеет статус "активная" или "текущая" то он выделяется красным цветом, иначе он выделяется серым.

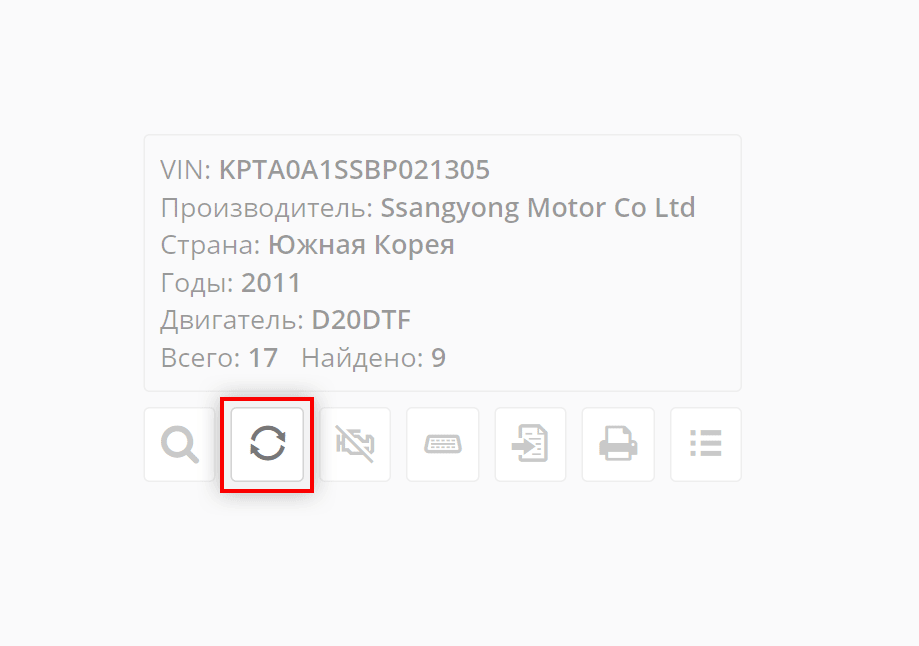

Обновление

Функция обновления всей информации по найденным блокам ЭБУ

Функция " обновление" отличается от автопоиска тем, что она не пытается связаться со всеми возможными блоками ЭБУ, а использует список, который был подготовлен автопоиском ранее.

Это позволяет съэкономить время, если точно известно, что с последнего визита количество блоков ЭБУ в автомобиле не изменилось.

Например: Мы первый раз подключились к автомобилю, выполнили автопоиск, увидели коды неисправностей DTC, соединились с нужным блоком ЭБУ, произвели диагностику. Теперь необходимо отложить сканер и выполнить ремонт автомобиля. После ремонта необходимо снова диагностировать автомобиль. Нет смысла заново искать все возможные блоки.
Чтобы выполнить быстрое обновление информации по блокам ЭБУ нажмите кнопку

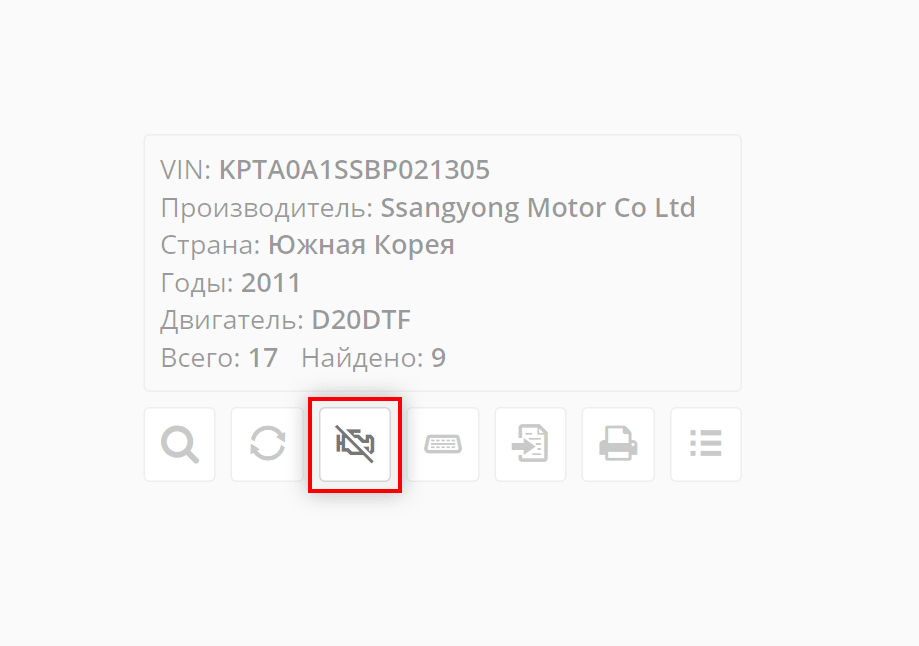

Удаление всех ошибок DTC

Функция удаления всех ошибок DTC в найденных блоках ЭБУ

Кнопка удаляет ошибки DTC во всех найденных блоках.

Обычно используется для быстрого стирания ошибок DTC во всех блоках автомобиля, без необходимости заходить в каждый блок ЭБУ по отдельности.

Нажмите ее, затем перечитайте блоки ЭБУ кнопкой для контроля.

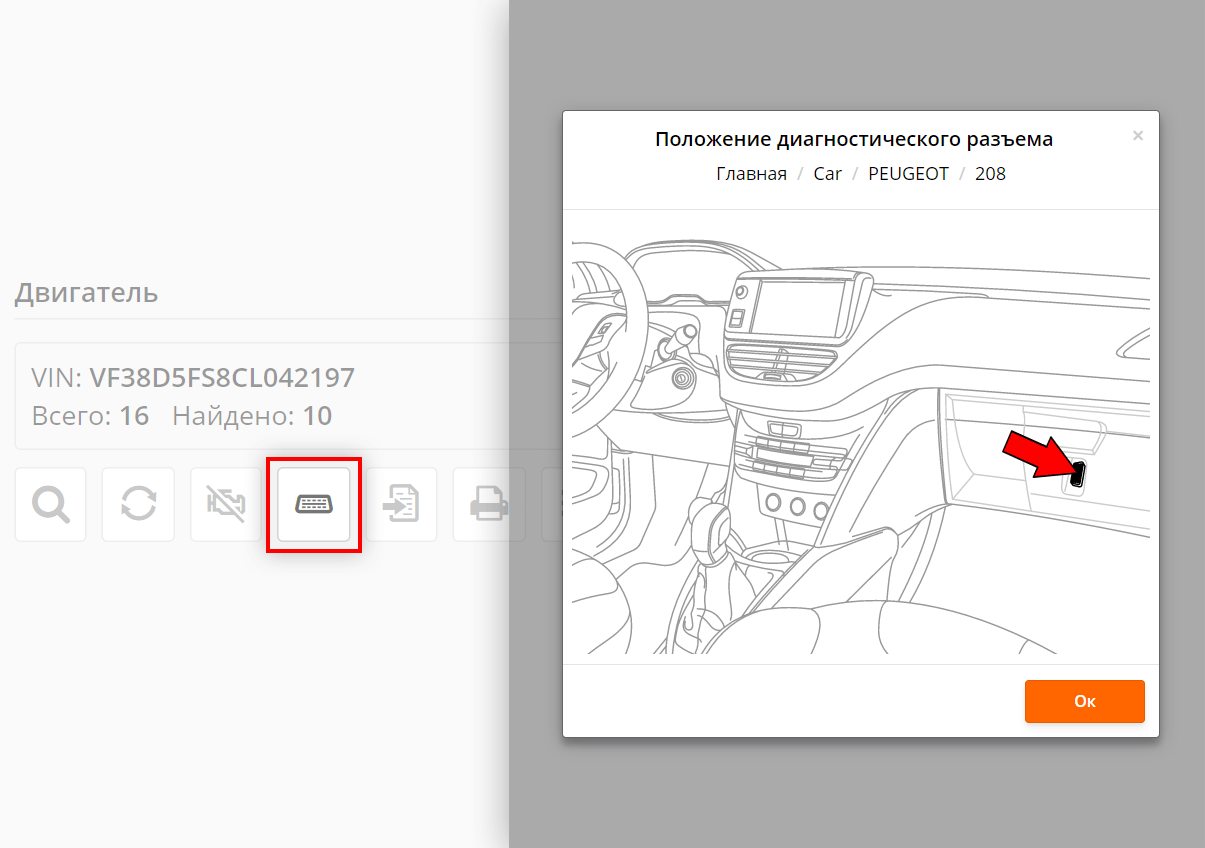

Положение диагностического разъема

Функция удаления всех ошибок DTC в найденных блоках ЭБУ

Кнопка показывает местоположение разъема диагностики в выбранном автомобиле.

Иногда разъем может находиться в неожиданном месте, например в бардачке.

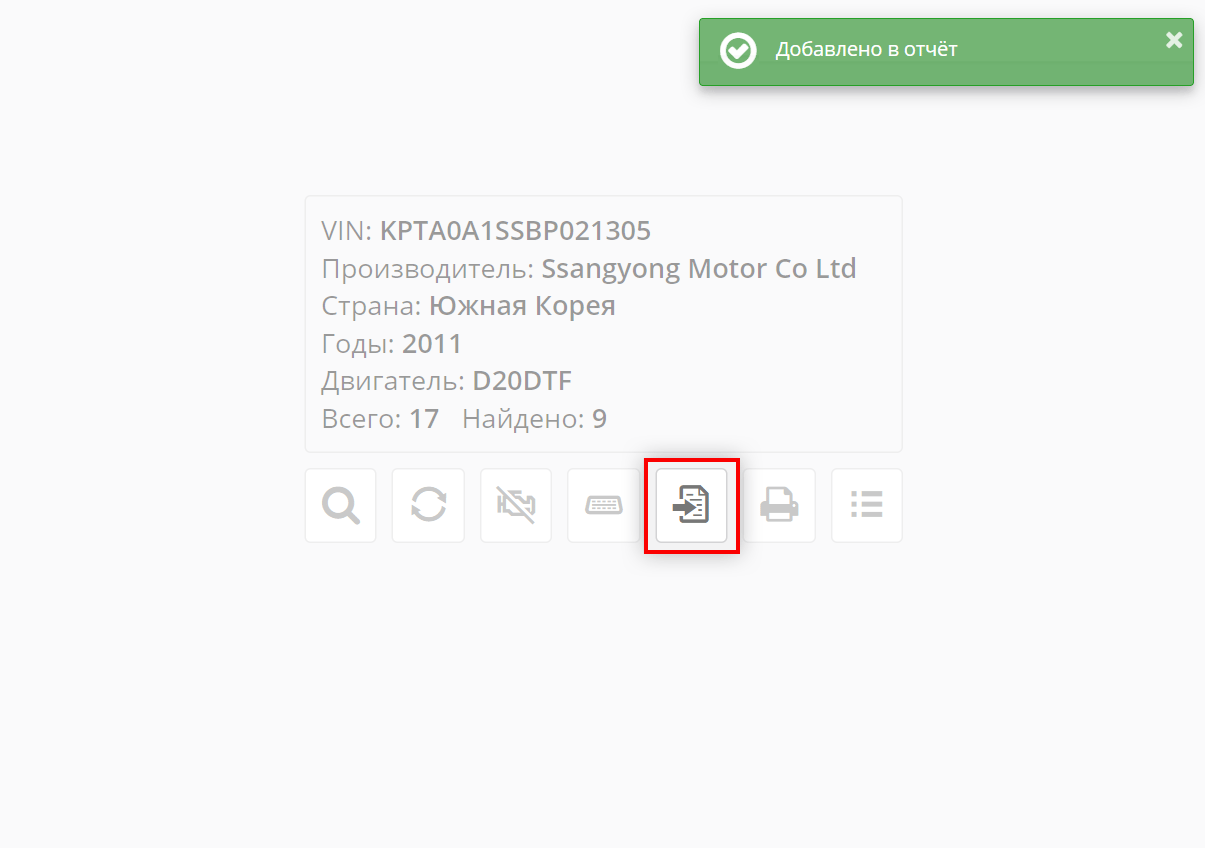

Отправка данных в QClients

Отправка данных в QClients

С помощью кнопки можно сохранить данные автопоиска в программе учета клиентов QClients, для последующего анализа, сохранения или печати.

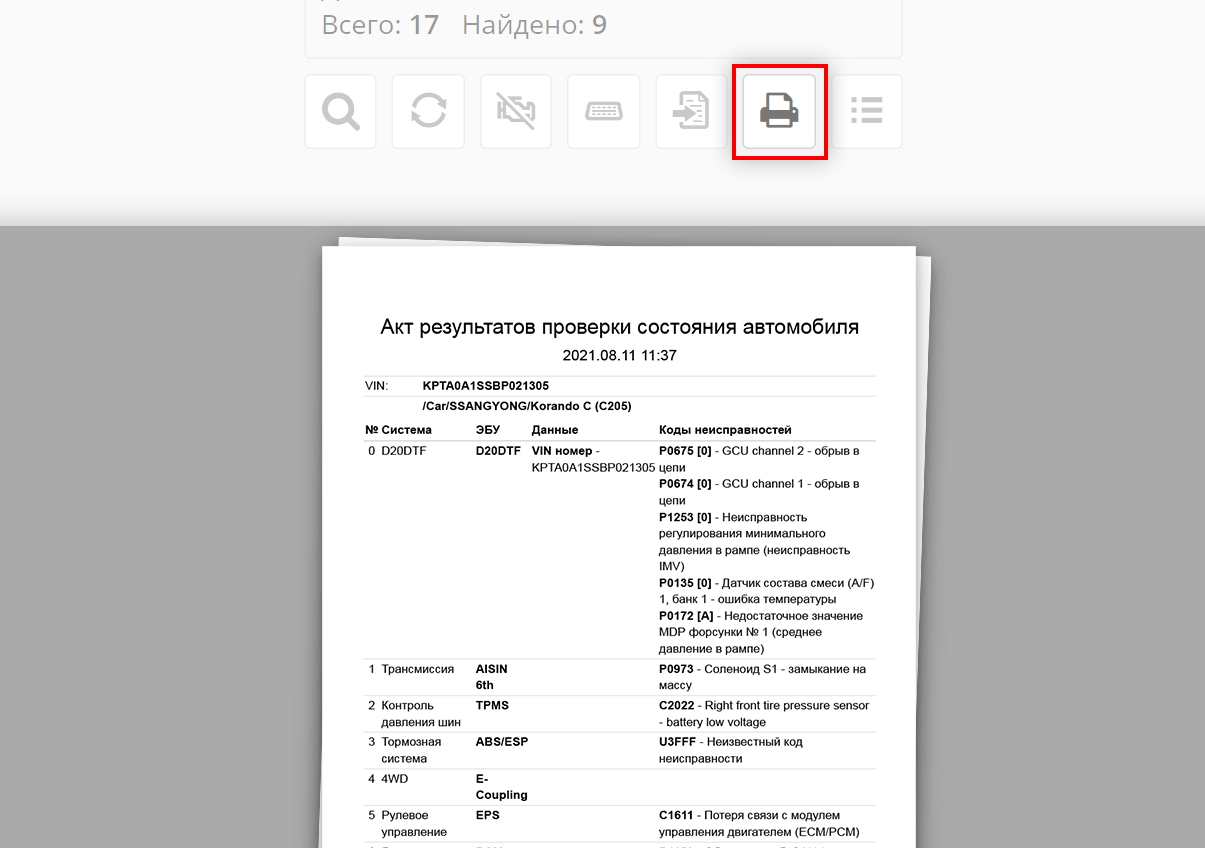

Быстрая печать

Быстрая печать результатов автопоиска

Кнопка отправляет результаты текущего автопоиска на печать.

Быстрая печать удобна в том случае, если нужно быстро распечатать список блоков ЭБУ с ошибками DTC и нет необходимости сохранять данные автопоиска.

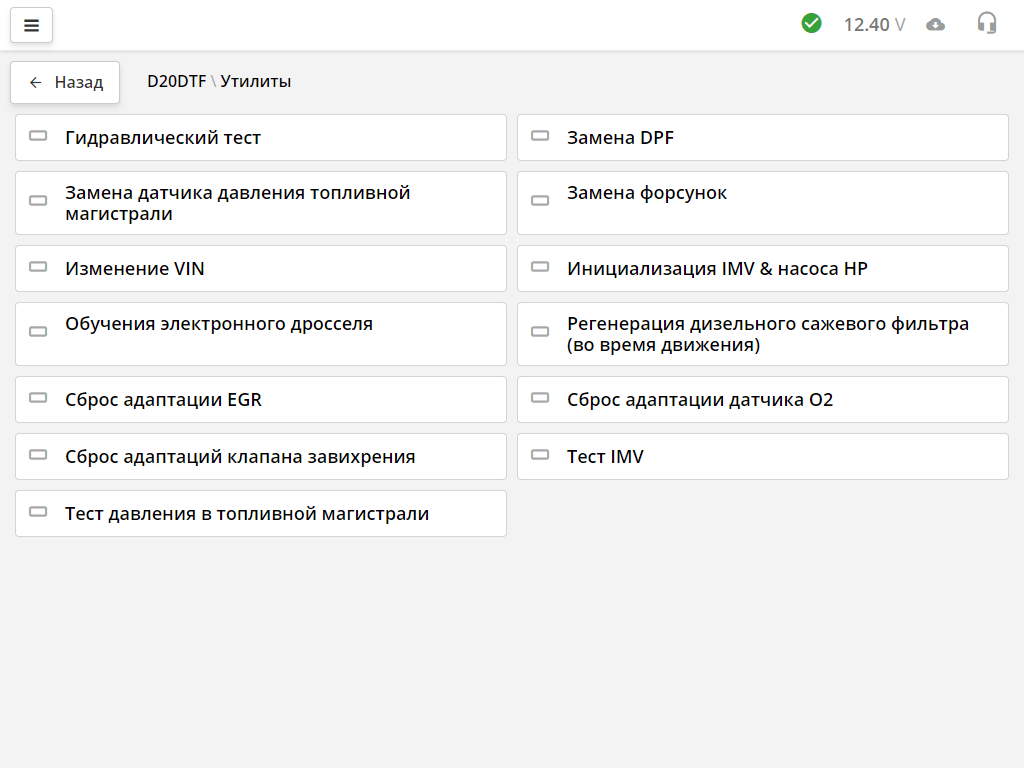

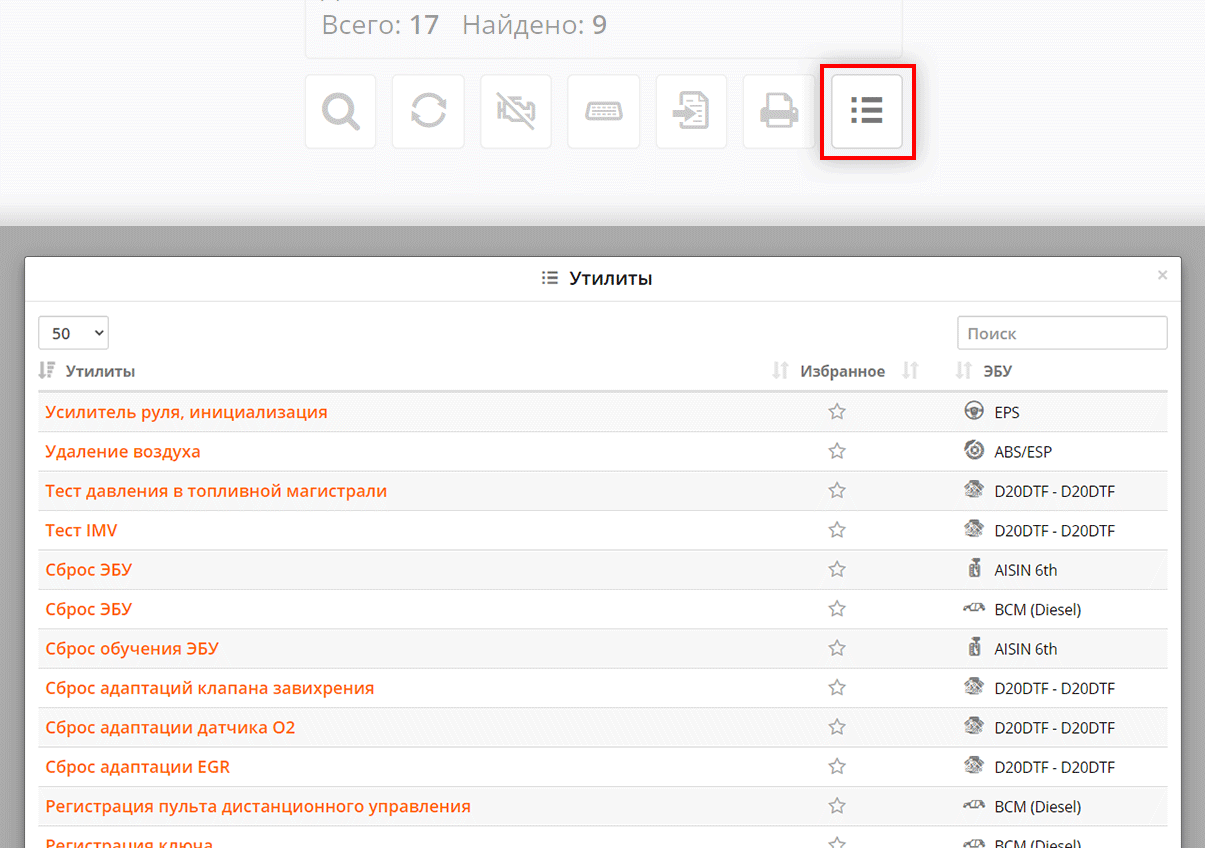

Список утилит

Быстрая печать результатов автопоиска

Если нажать на кнопку , то программа покажет список всех доступных утилит в автомобиле.

Чтобы выполнить утилиту нажмите на ее название.

Это ускоряет работу, так как Вам не нужно искать в каком блоке находится нужная утилита. Например, калибровка датчика руля может находиться в блоке усилителя руля, а может в блоке ABS.
Здесь Вы видите действительный список утилит, который присутствует в этом автомобиле, а не список всех возможных утилит. Этот список тоже будет сохранен в программе под VIN номером автомобиля. Одна и та-же модель автомобиля с одинаковыми двигателями может иметь разные комплектации и программное обеспечение в блоках ЭБУ тоже может поддерживать разный список утилит.
Быстрая печать результатов автопоиска

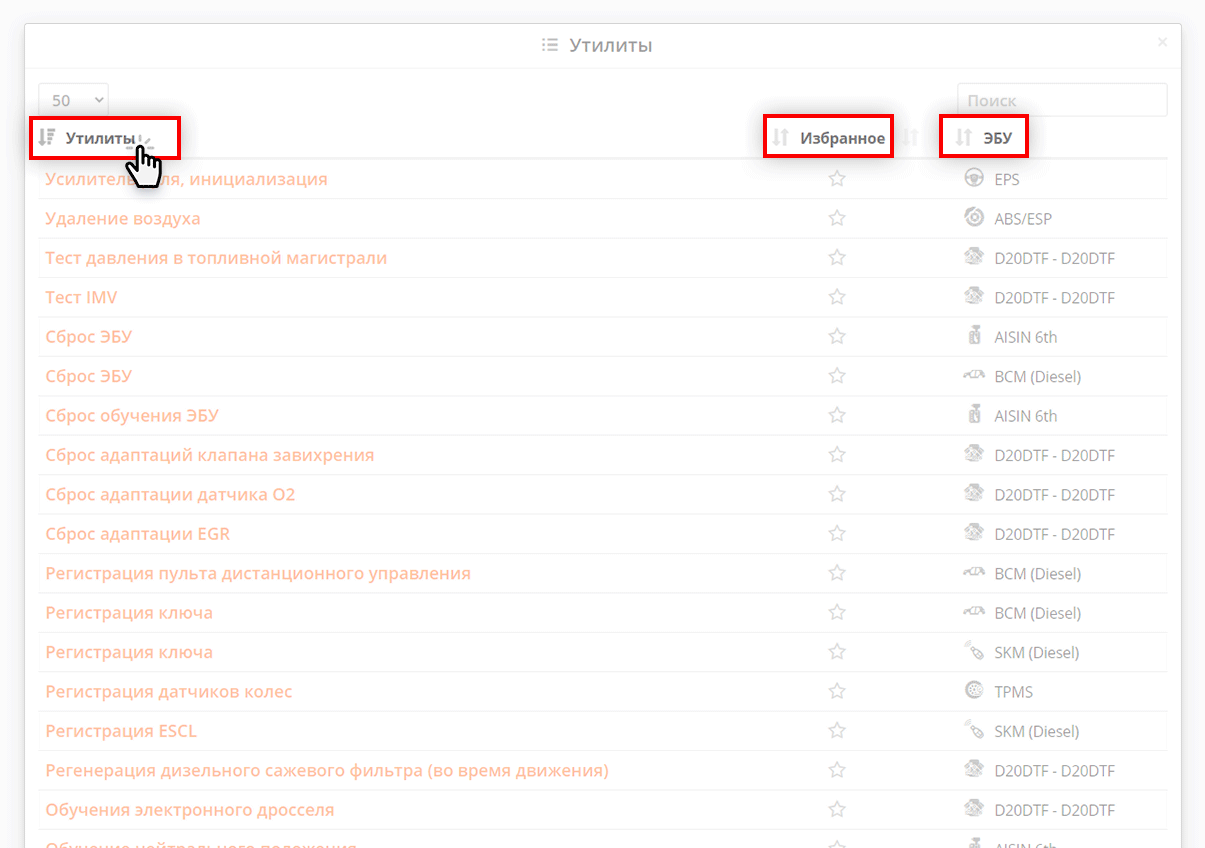

Список утилит можно сортировать по названию, избранным утилитам или по системе в которой она находится. Для сортировки нажмите на заголовок столбца таблицы.

Быстрая печать результатов автопоиска

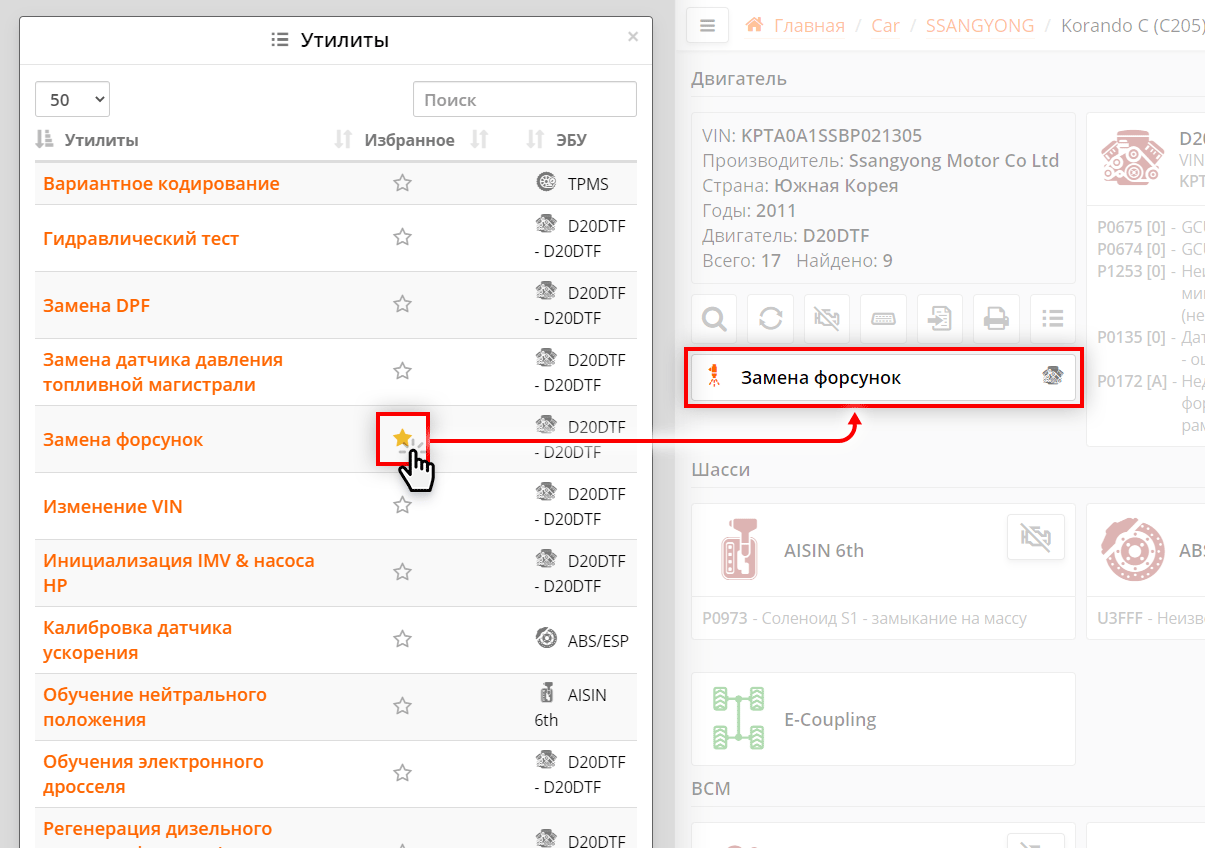

Если в списке утилит нажать на иконку звездочки, то утилита добавится с список избранных. В этом случае она появится на странице автопоиска под карточкой автомобиля. Теперь утилиту можно запускать из окна автопоиска.

Если в другом автомобиле попадется утилита с таким же названием, то она сразу будет отображаться на странице автопоиска.

Повторное нажатие на иконку звездочки удаляет утилиту из списка избранных и со страницы автопоиска.

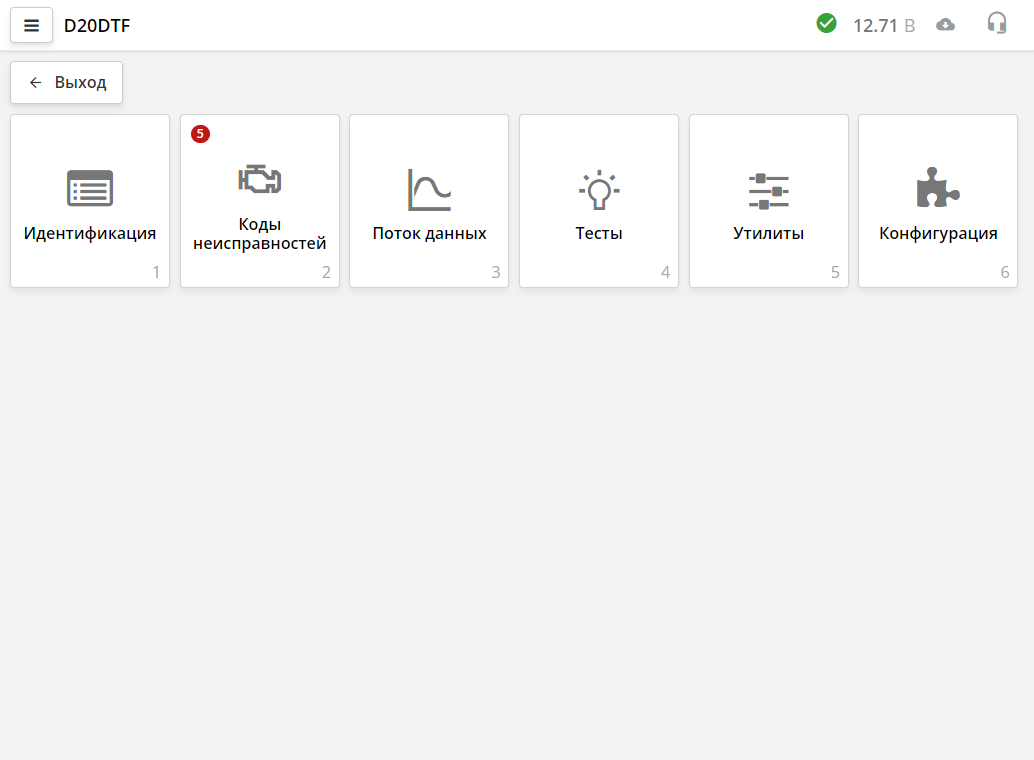

Вход в блок ЭБУ

Нажмите на плитку с названием блока ЭБУ, чтобы войти в него.

Окно выбора системы в программе ScanDoc

После того, как связь с электронным блоком управления (ЭБУ) будет установлена, программа покажет закладки диагностического модуля.
В разных блоках ЭБУ может быть разное количество закладок.

На закладке кодов неисправностей DTC сразу показывается количество ошибок.

В зависимости от типа ЭБУ или диагностического протокола, начало работы с ЭБУ может занимать от 0,5 до 15 секунд. Некоторые ЭБУ требуют большего времени. Это может быть связано как с особенностями самого диагностического протокола, так и с чтением конфигурации автомобиля сканером.
Окно выбора системы в программе ScanDoc

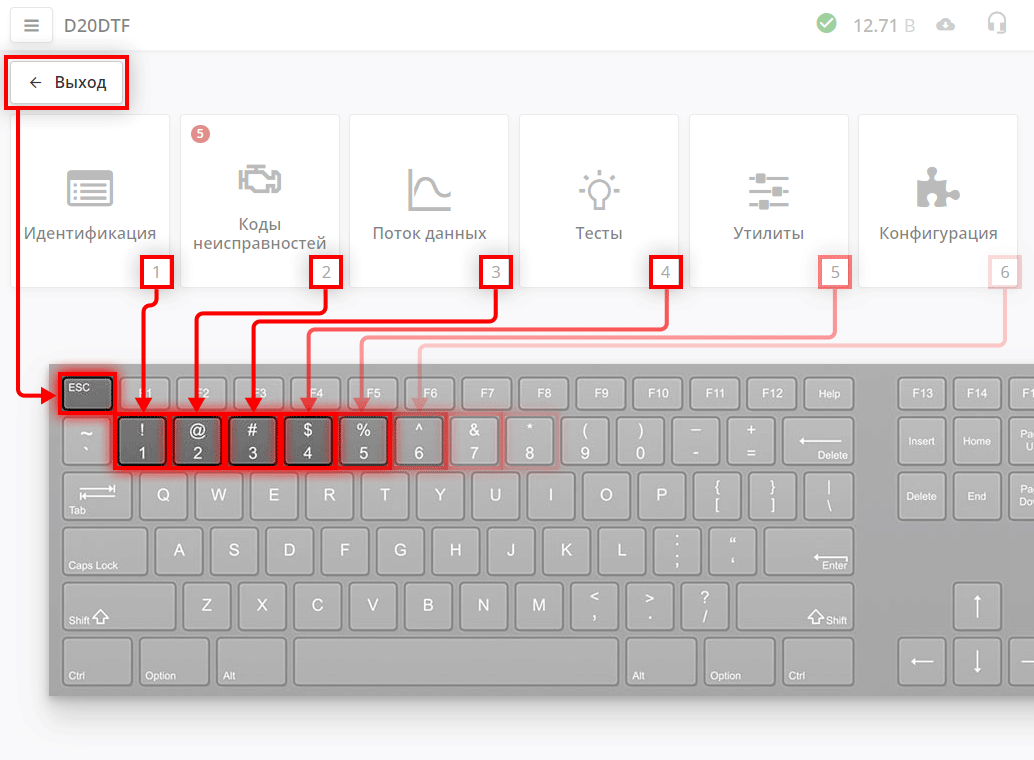

Для быстрого входа в закладки предусмотрен вход по клавишам на клавиатуре.
Кнопка Esc на клавиатуре соответствует кнопке Выход в программе.
Цифровые клавиши на клавиатуре соответствуют номерам закладок. В нижней части закладки отображена цифра-подсказка для быстрого перехода.
Например, для перехода на закладку "Коды неисправностей" нажмите клавишу  2  на клавиатуре.

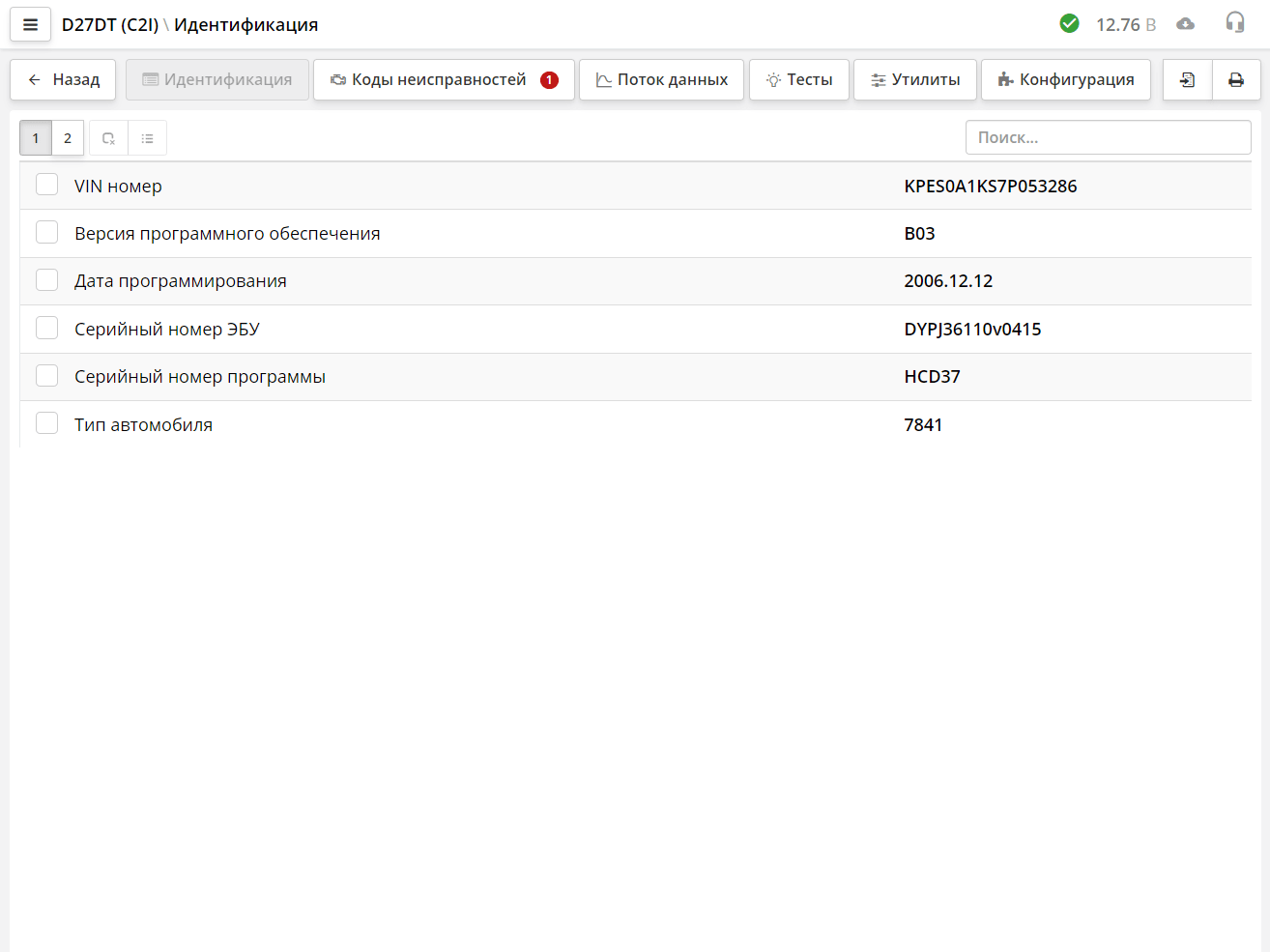

Раздел "Идентификация"

Меню идентификации программы ScanDoc

В разделе идентификация показаны паспортные данные блока управления. Эти данные необходимы для определения версии программного и аппаратного обеспечения, версии калибровок блоков управления. Идентификационные данные также содержат дополнительную информацию, необходимую для правильной диагностики этого блока управления.

Программа контролирует версии программного обеспечения в ЭБУ и идентификаторы. В случае, если программа встречает неизвестный идентификатор, выводится соответствующее сообщение. Продолжение работы в этом случае, как правило, невозможно или ограничено. В отдельных случаях пользователь может продолжить работу, приняв ответственность за риски на себя.

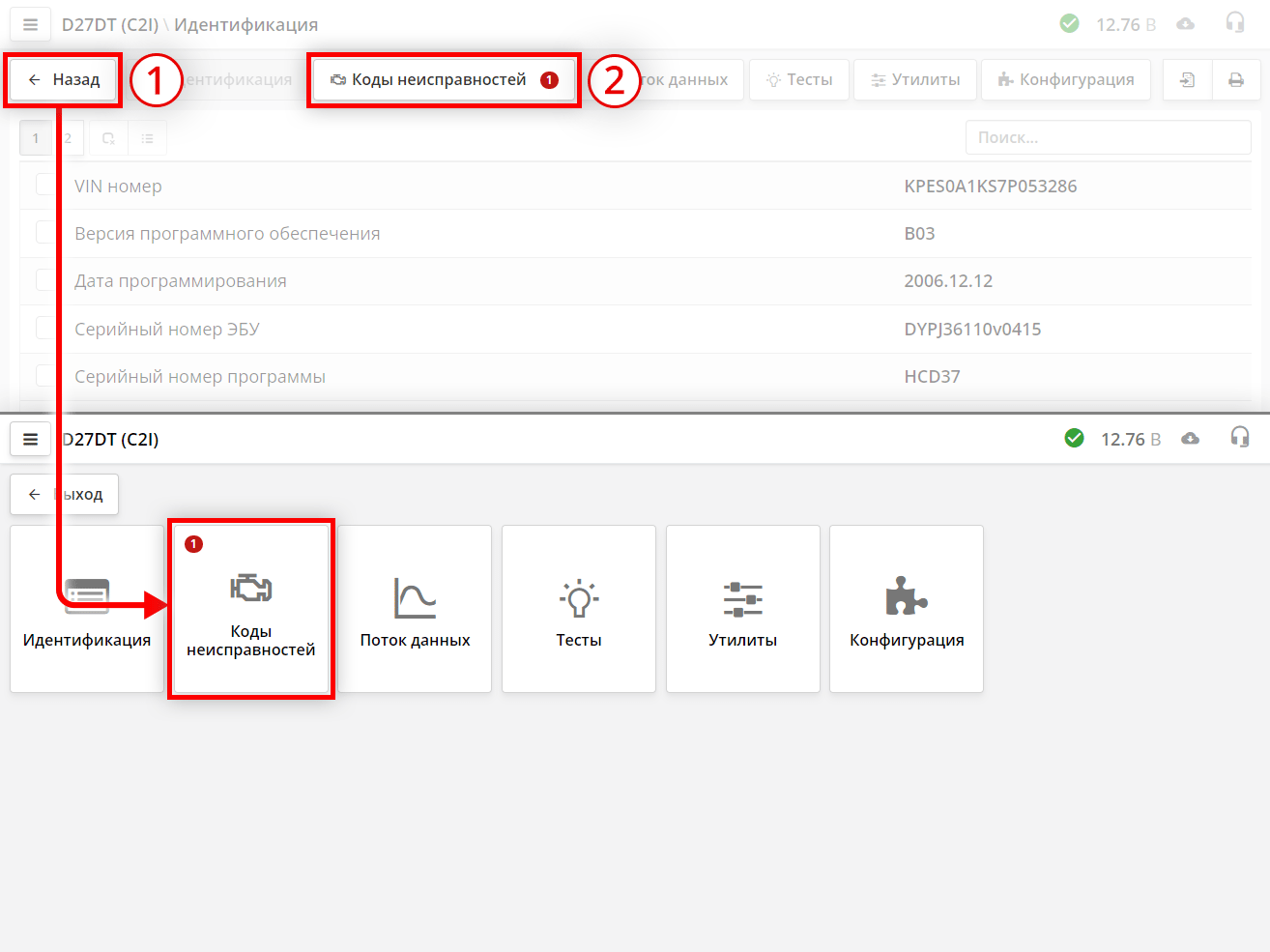

Варианты перехода между закладками

Чтобы перейти в следующую закладку:

  1. Нажмите кнопку Назад и далее на другую закладку;
  2. Или нажмите на кнопку закладок сверху.
Кнопки закладок скрываются на маленьком разрешении экрана

Кнопки закладок будут скрываться, если разрешение экрана недостаточно для их отображения в одну строку.

Раздел "Коды неисправностей" (DTC)

Раздел коды неисправностей выводит на экран коды ошибок (DTC), которые сохранил электронный блок управления, их статус и расшифровку.

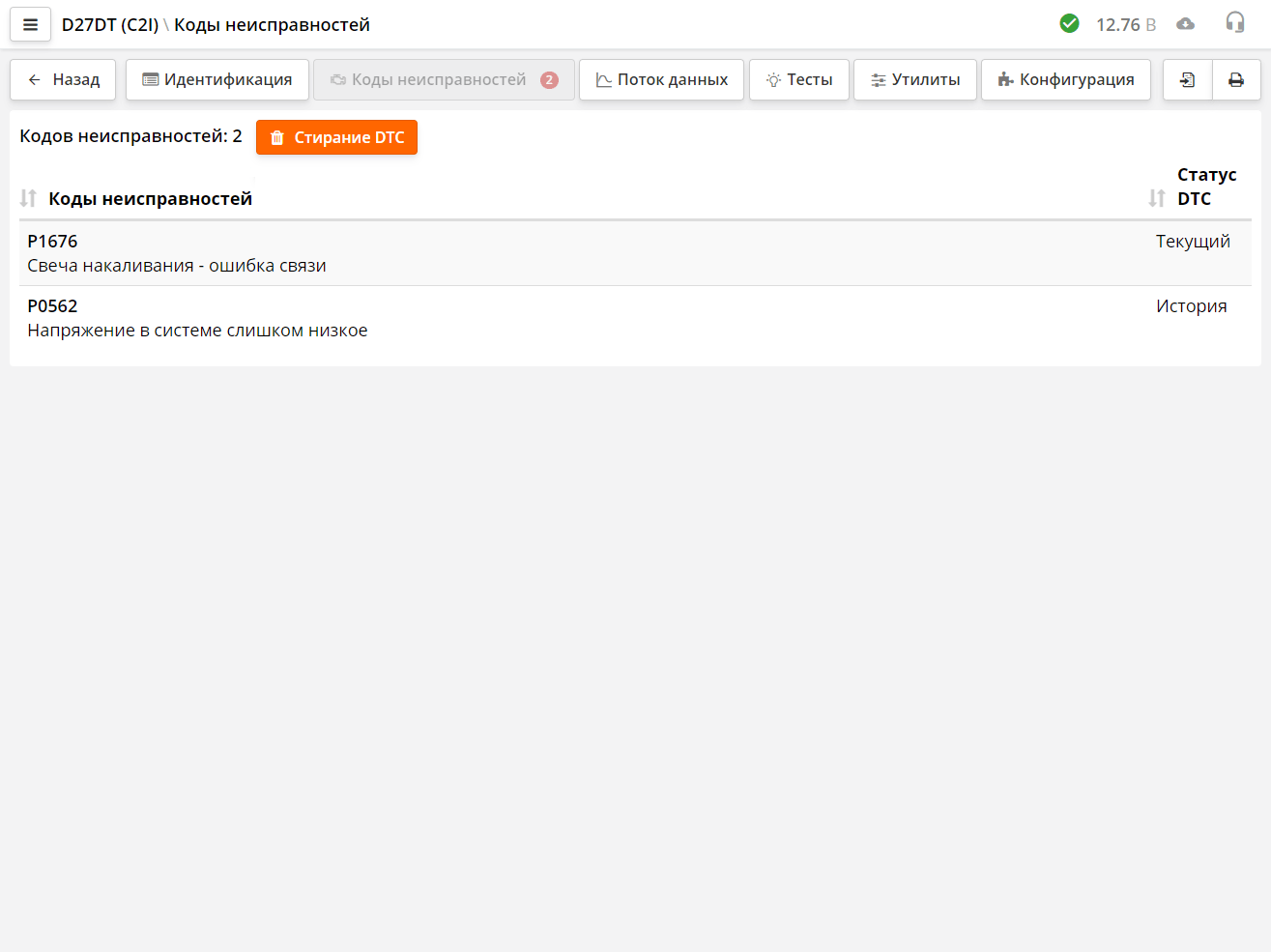

Список кодов неисправностей (DTC)

Большинство ЭБУ, кроме сохранения номера ошибки, могут показывать текущий статус ошибки в дополнительной колонке. Статусы показывают дополнительную информацию по коду. Например, что код активен или был, но отсутствует в данный момент.

Сканер считывает код ошибки и расшифровывает ее. Ошибка может иметь нумерацию, определенную производителем, либо стандартом OBD-II.

Чтобы послать команду удаления кодов DTC из блока ЭБУ нажмите кнопку. Стирание DTC

Стандарт OBD-II так же предусматривает коды определенные производителем. Эти коды начинаются с номера P1000.

Ошибки, определенные стандартом OBD-II

Символ Расшифровка
P P - Двигатель (Powertrain)
B - Кузов (Body)
C - Шасси (Chassis)
U - Коммуникация (Communication).
0 0 - Коды определены стандартом OBD-II
1 - Коды определены производителем.
1 Код системы или компонента автомобиля.

Некоторые стандарты производителей предполагают только цифровое значение ошибки.

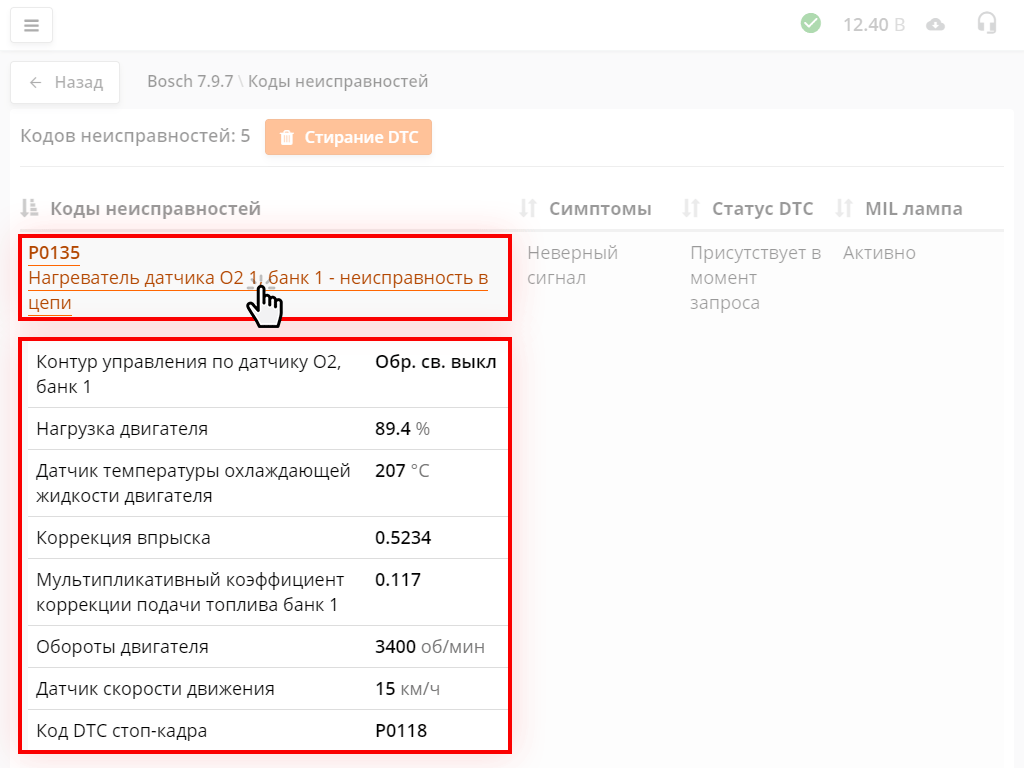

Freeze frame

Некоторые блоки поддерживают режим Freeze frame (Стоп кадр). При возникновении ошибки, в память блока управления записывается информация об определенных параметрах. Это позволяет определить условия, при которых возникла ошибка. Freeze frame записывается отдельно для каждой ошибки.

Если для ошибки есть Freeze frame, то название ошибки выводится оранжевым шрифтом в виде ссылки. Для получения информации необходимо нажать левой кнопкой мыши на название ошибки. Freeze frame отобразится под ошибкой.

Некоторые ЭБУ предоставляют несколько Freeze frame по одному коду ошибки. Обычно сохраняются данные до, во время и после появления кода DTC.

Если для кода ошибки нет расшифровки, то следует обратиться в техподдержку.

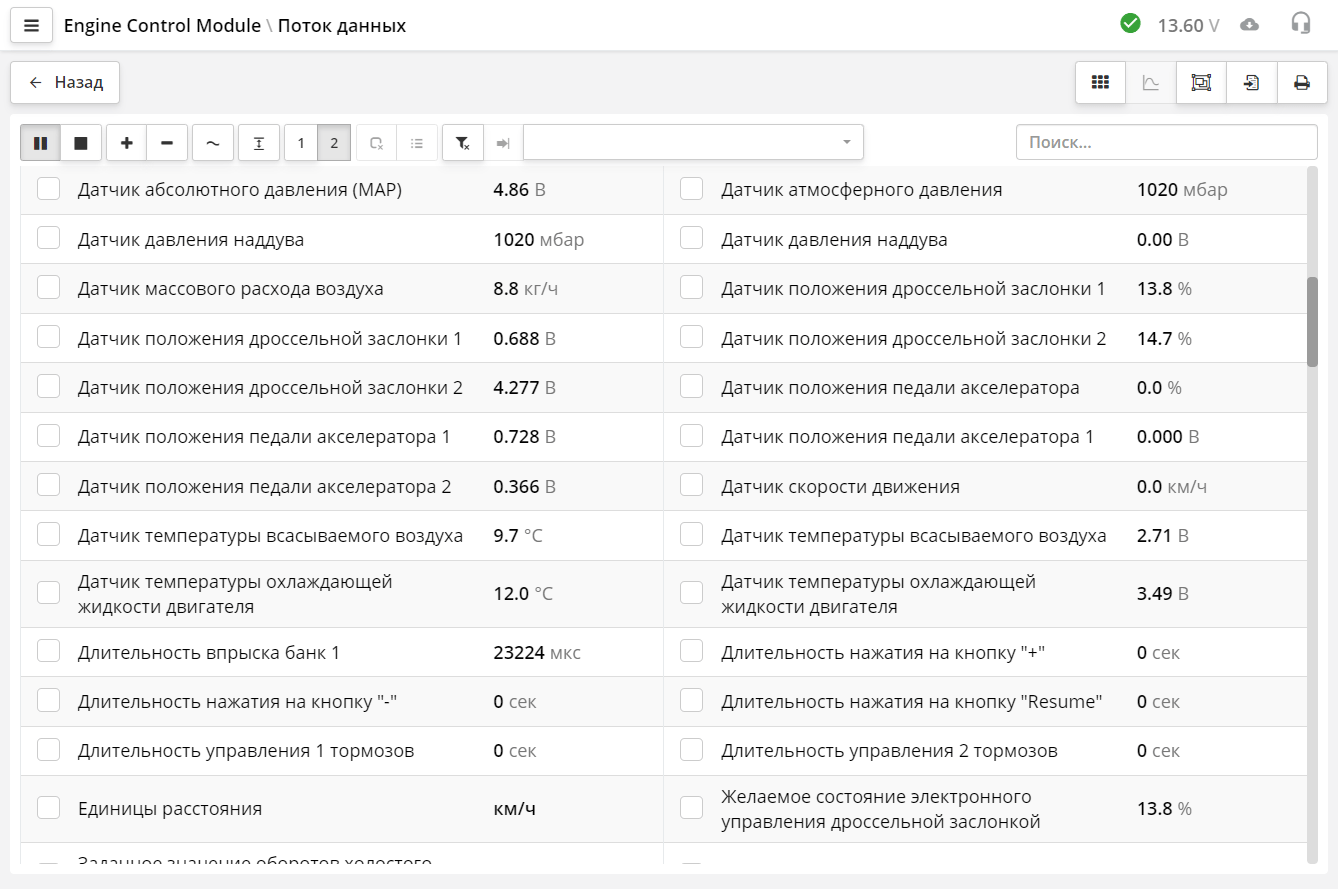

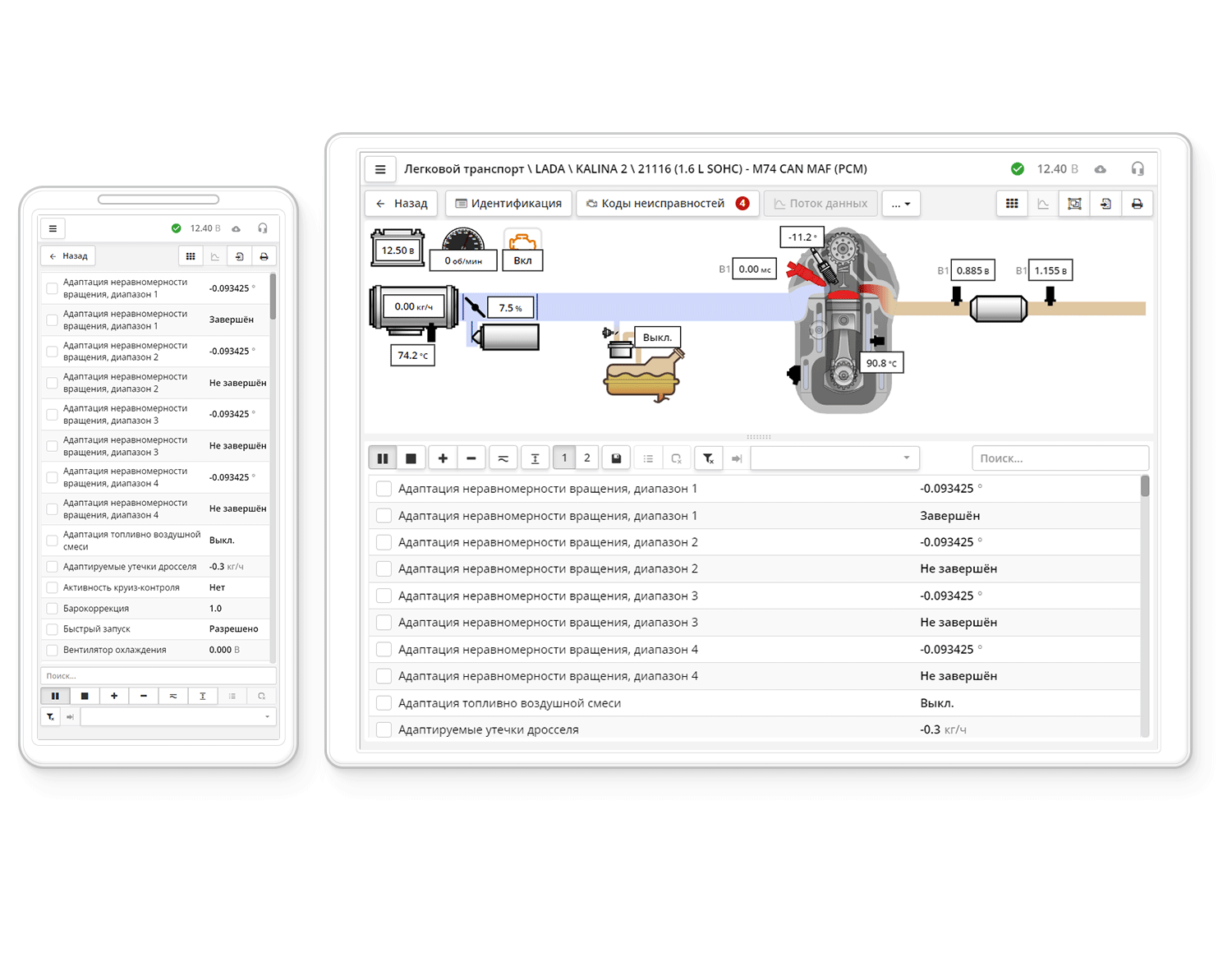

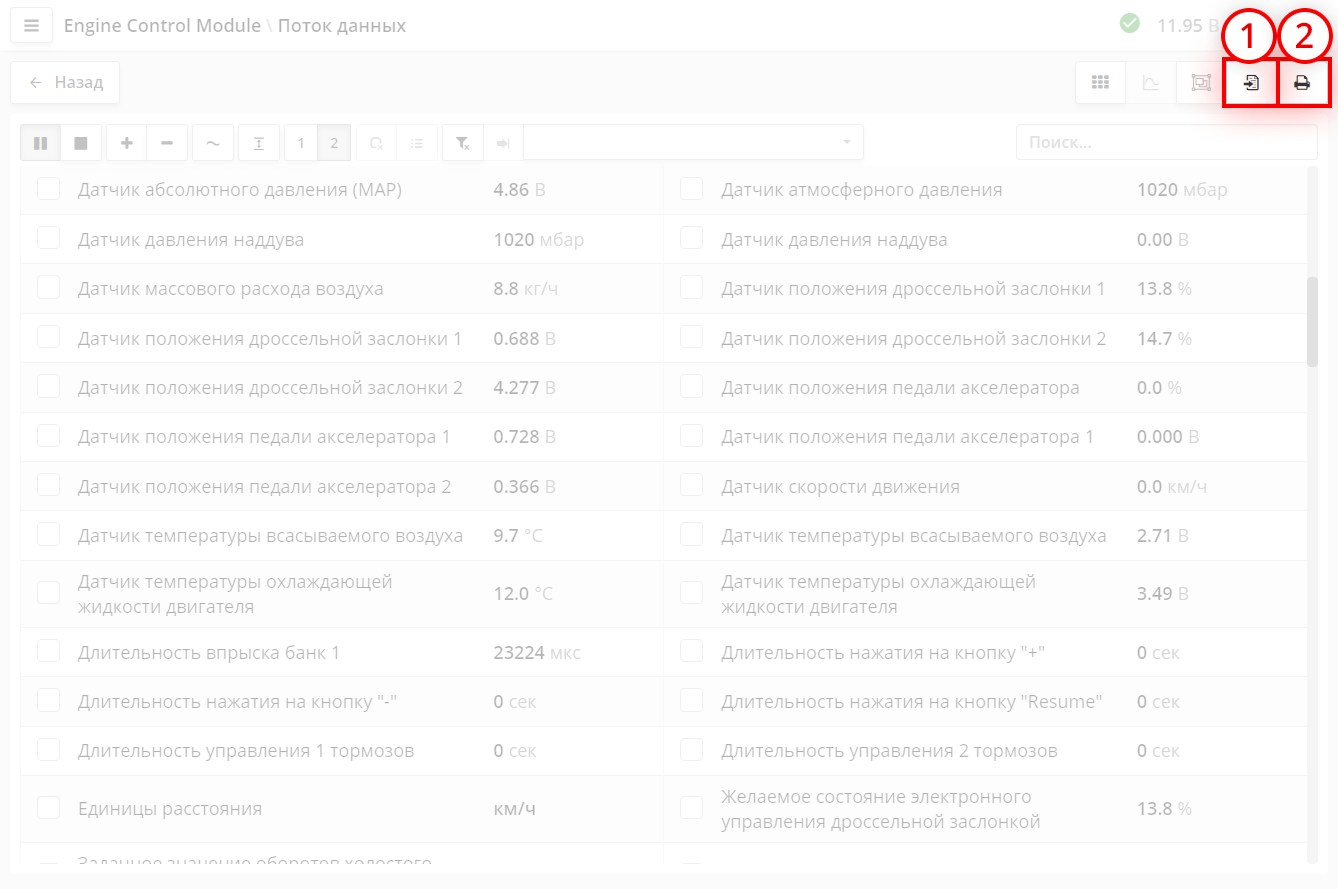

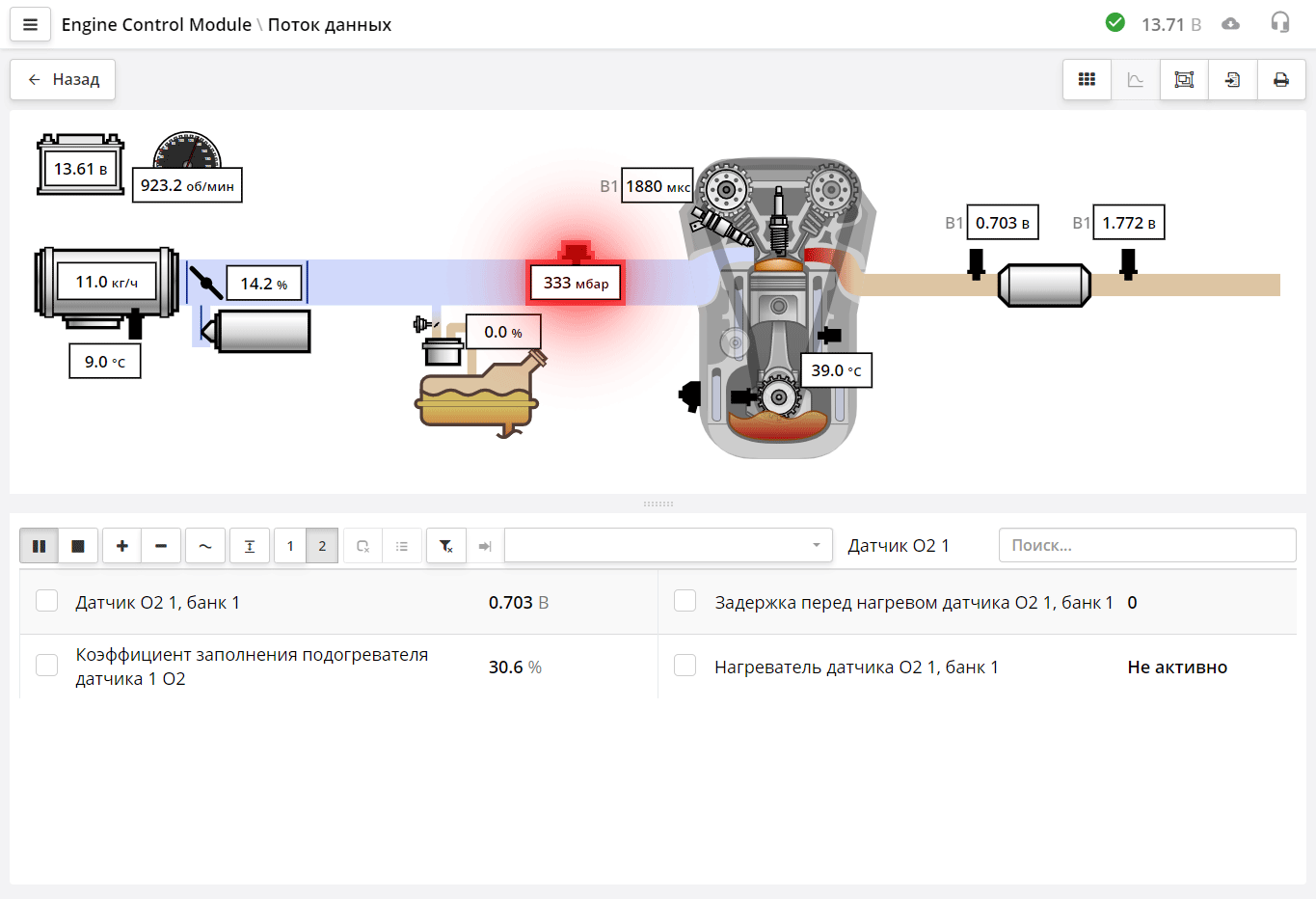

Раздел "Поток данных"

Раздел «Поток данных»

В разделе «Поток данных» можно смотреть текущую информацию, считанную, исполнительных механизмов или данные состояний, которые в реальном времени запрашиваются у блока управления. У параметра есть название, значение, и если необходимо, то единица измерения.

Здесь отображены параметры, значения и единицы измерения.

Список параметров можно прокручивать пальцем или колёсиком мыши. При этом учтите что из блока управления запрашиваются только те данные, которые вы видите на экране. И после прокрутки возможно нужно некоторые незначительно время чтобы данные появились. Это время зависит от того насколько быстро блок управления может отдавать данные.

В ЭБУ, работающих по протоколам ISO-9141, KW71, KW-1284, каждый диагностический параметр запрашивается сканером отдельно. На каждый запрос уходит около 0,1 секунды. Поэтому, для вывода на экран 10 параметров понадобится около 1 секунды. Чем больше параметров выводится на экран, тем больше времени будет происходить обновление экрана.

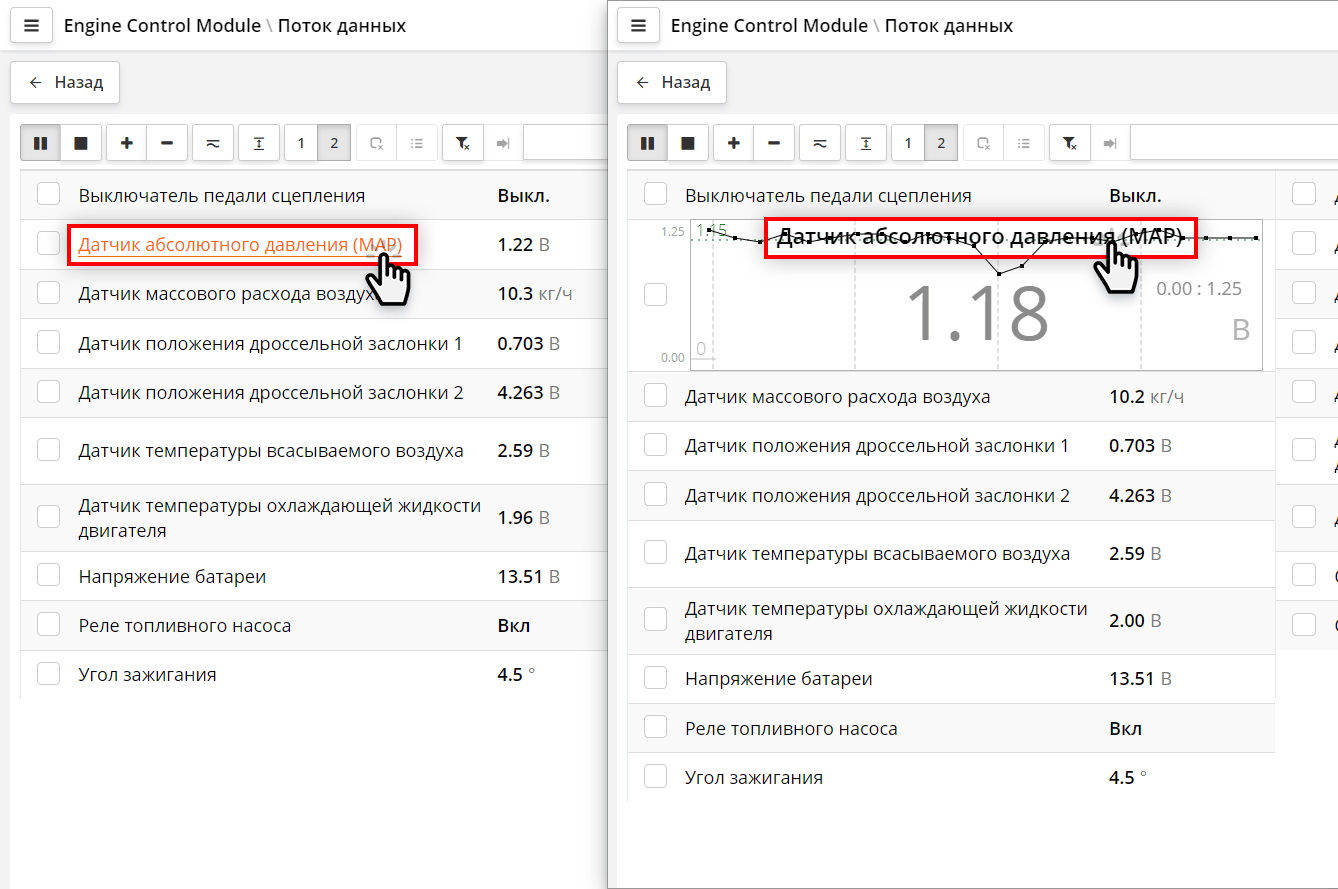

Открытие параметра в виде графика

Нажав на название параметра, мы можем увидеть параметр в виде графика. Если нажать ещё раз на название, то параметр будет показываться в цифровом виде.

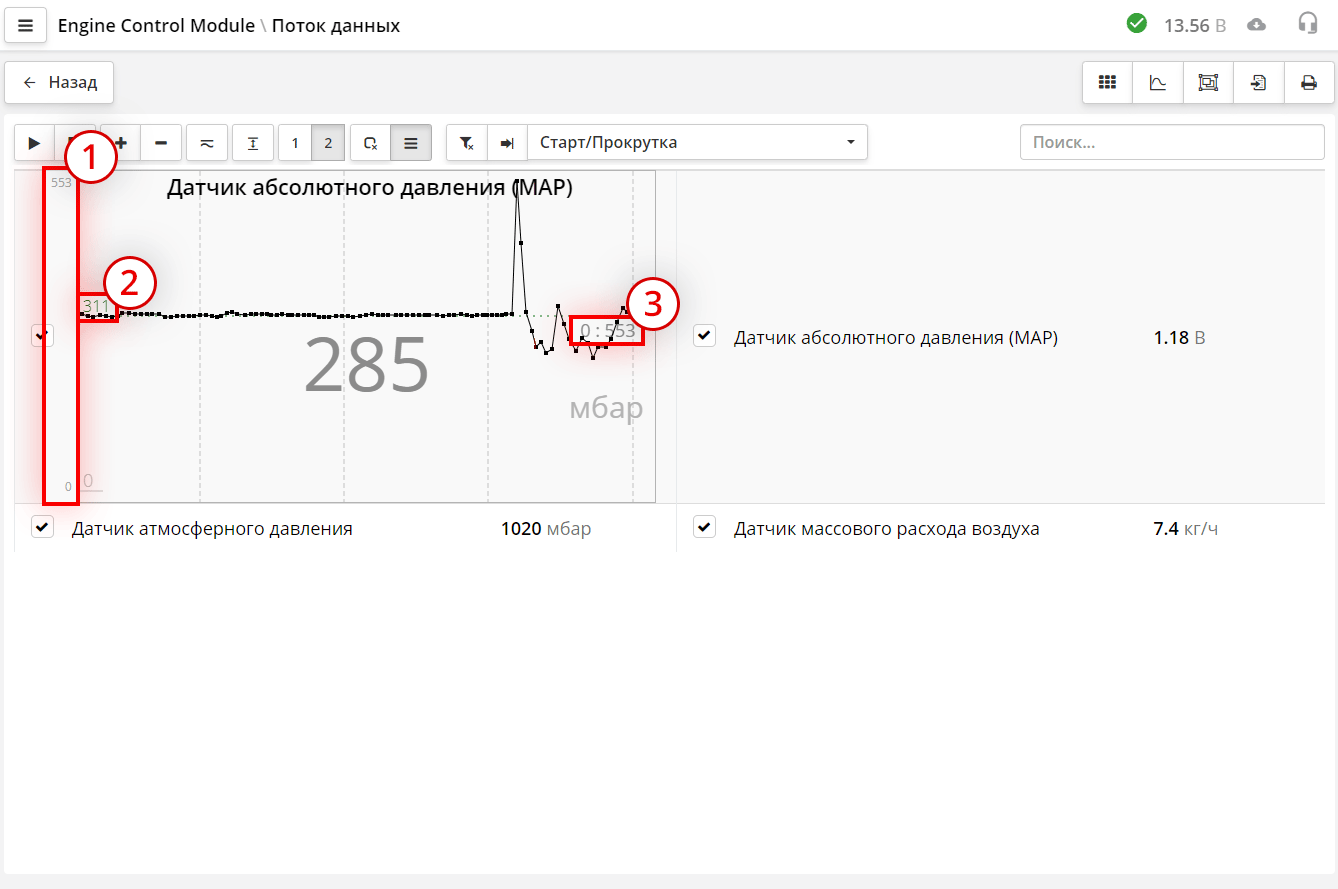

Краткое описание графика

На графике помимо названия и значений показаны:

  1. Предельные значения;
  2. Среднее значение;
  3. Минимальные и максимальные пиковые значения видимой части графика.

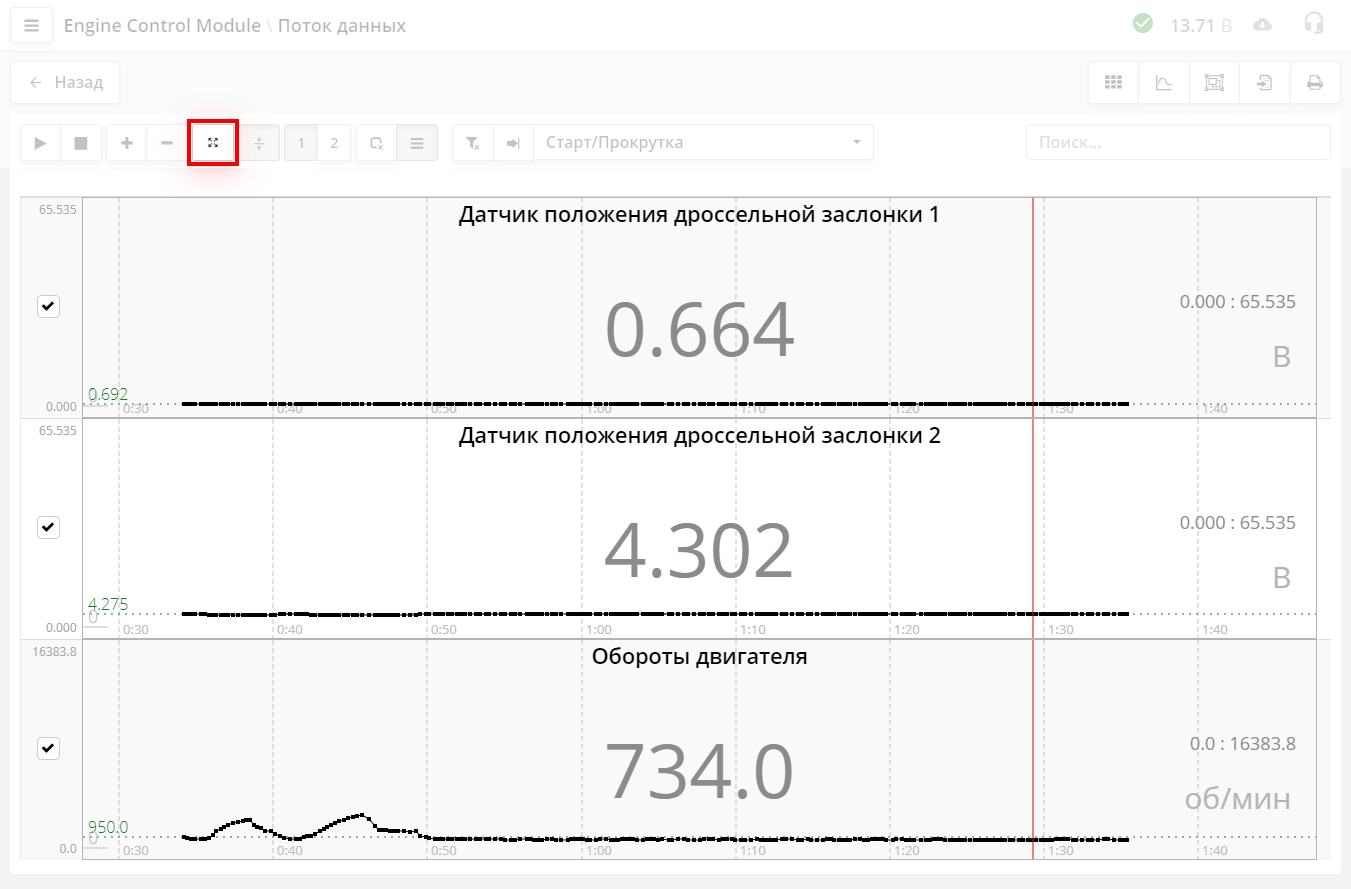

Разное количество графиков на экране

Если графиков на экране мало, то они будут растянуты на всю высоту экрана. Если много, то графики будут фиксированного размера и вы можете их прокрутить.

Управление потоком данных

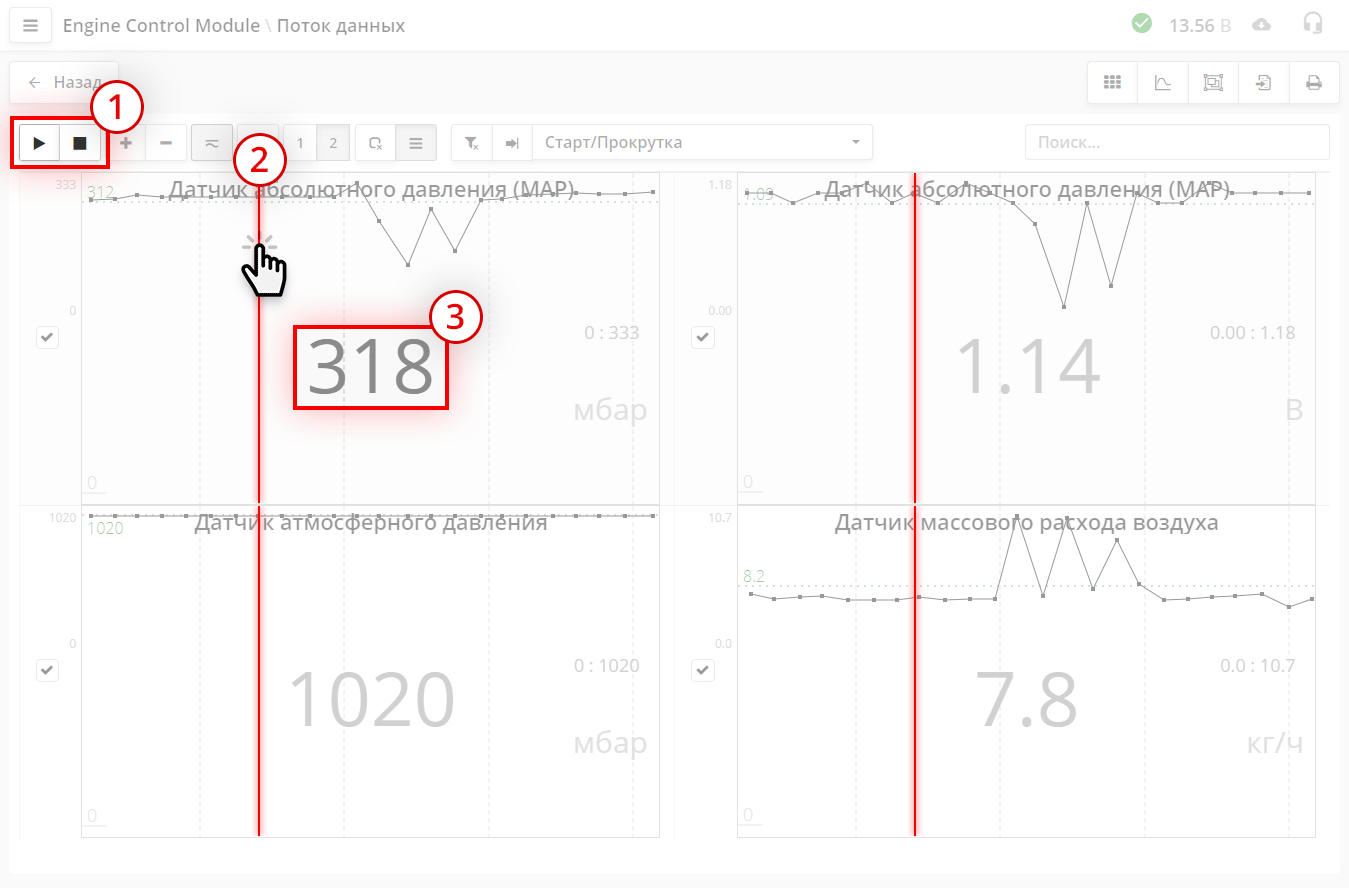

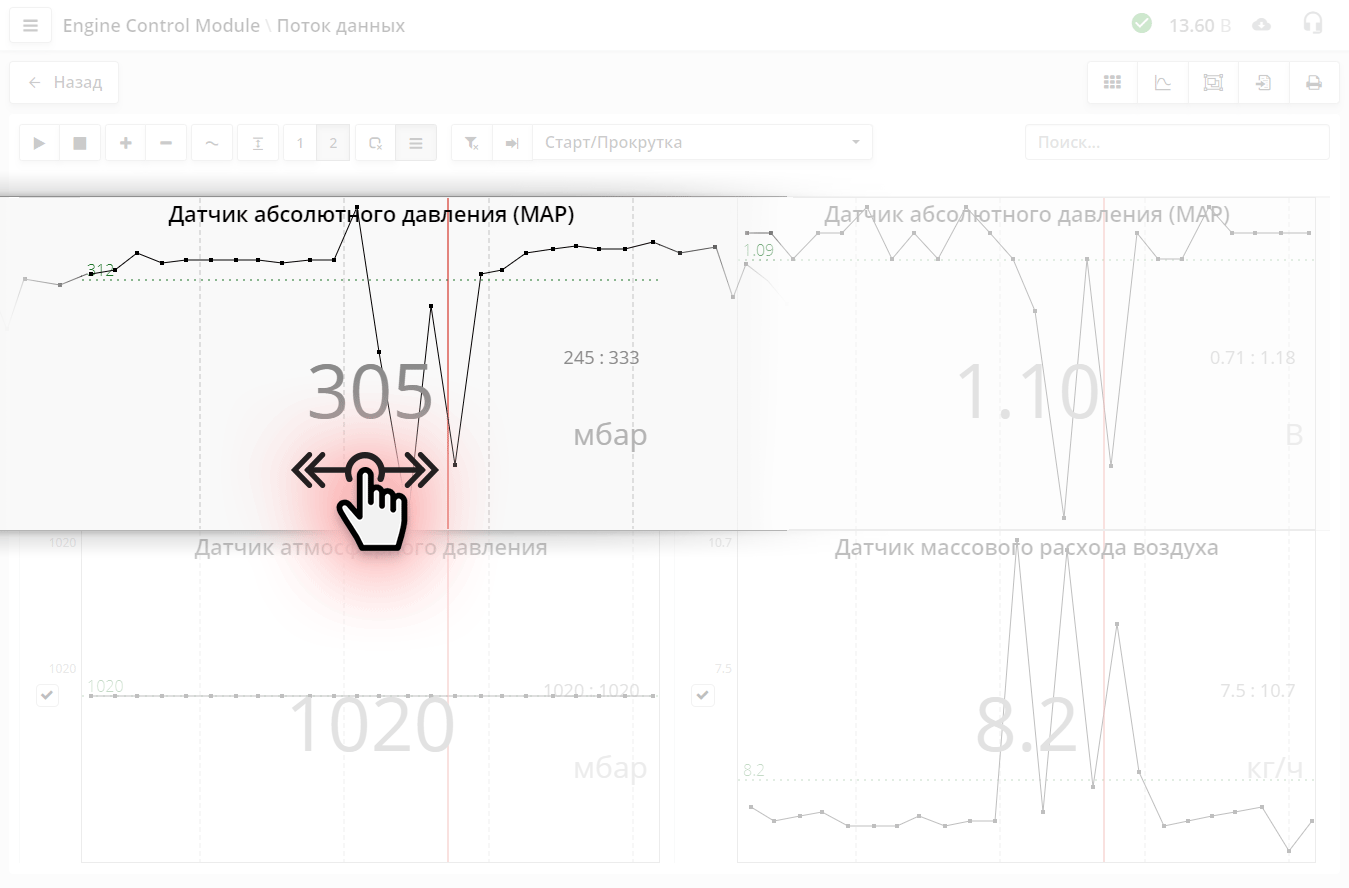

Остановка считывания потока данных, установка линейки
  1. Кнопки (пауза) и (стоп) позволяют остановить график;
  2. После остановки нам становится доступна измерительная линейка.
    Нажимая левой кнопкой мыши или пальцем (для телефонов и планшетов) в поле графика, мы можем установить линейку в нужное место графика;
  3. При этом эта цифра будет показывать значение параметра в месте установления линейки.

Отличие кнопки "пауза" от кнопки "стоп" в том, что если продолжить считывания после режима паузы, то предыдущие данные останутся, а после кнопки стоп, график очистится. Режим пауза нужен когда вы хотите увидеть несколько быстротекущих моментов на фоне большого времени. Вы остановились на каком то моменте, а потом знаете что в течении длительного времени у вас не будет интересующей вас информации. Нажмите паузу, и перед нужным моментом снова запустите считывание. В графике сохраняется 1000 отсчётов. Для быстротекущего графика это приблизительно 3 минуты записи.

Пуск / Стоп

Сделав свайп или потянув график с зажатой левой кнопкой мыши можно прокручивать график по горизонтали.
В режиме остановки данные не считываются из блока управления. Чтобы продолжить считывание параметров нужно нажать кнопку .

+ / -

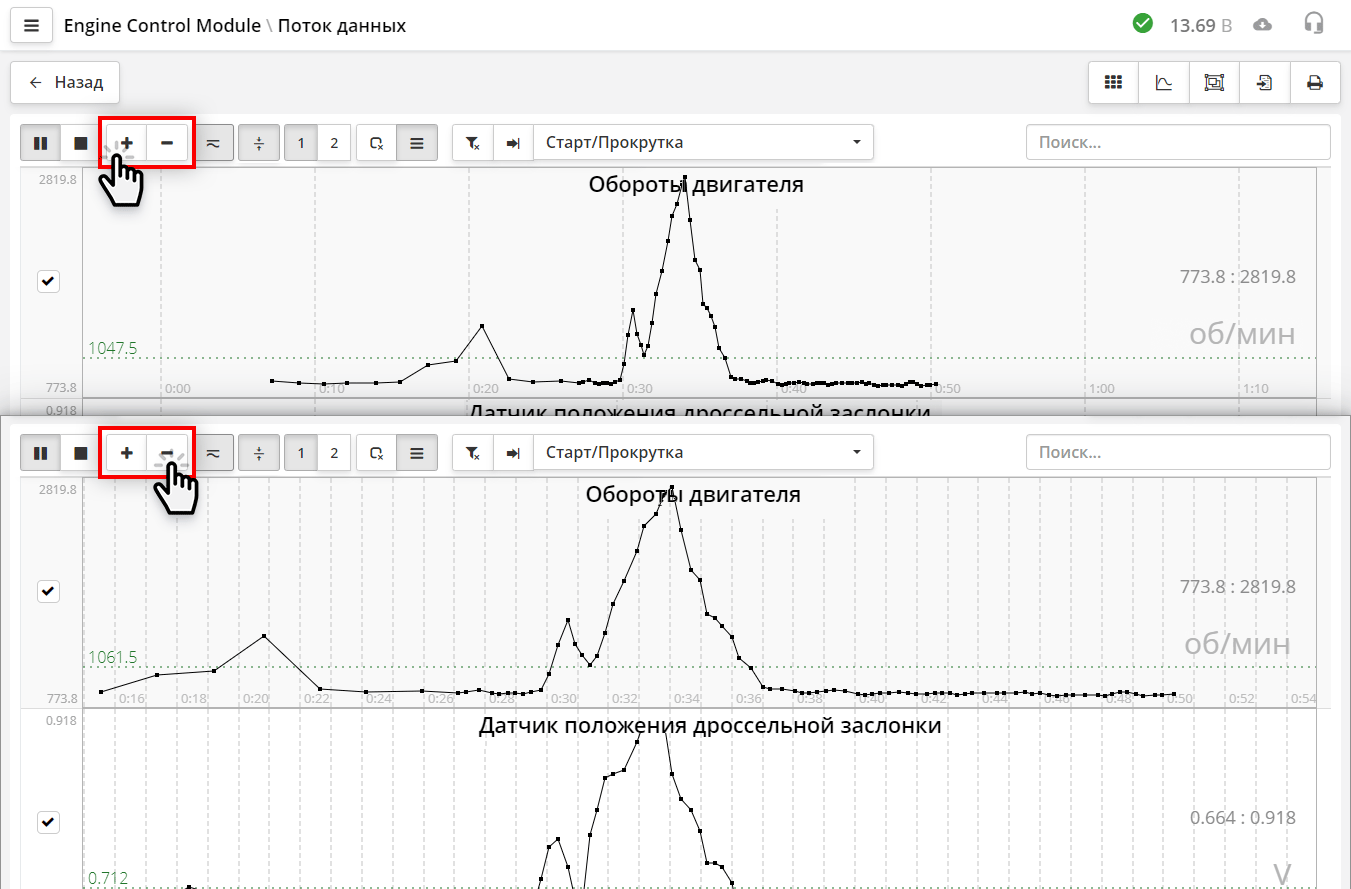

Кнопки (плюс) и (минус) - это изменение масштаба времени.
Каждое нажатие на кнопку увеличивает или уменьшает время в два раза. Выбранный вами масштаб автоматически сохраняется в настройках программы. При следующем запуске программы будет установлен последний выбранный масштаб.

Режимы отображения графиков

Режим с автоматическим масштабом по вертикали

Первый режим называется режим открытого входа.

Это режим с автоматическим масштабом по вертикали. В этом режиме программа автоматически рассчитывает масштаб таким образом, чтобы видимая часть графика занимала всё место по высоте, начиная с минимального значения графика или с нулевой линии. Так, вы видите весь диапазон изменения графика наиболее подробно. Это основной и часто используемый режим работы с графиками.
Но нужно учитывать один нюанс. Так как автомасштаб постоянно подстраивается под текущие видимые значения графика, то вы можете увидеть не то, что ожидаете.  Вот пример записи с датчиков колёс при торможении. Машина останавливается, графики скорости идут вниз, и перед самой остановкой вы видите что график пошёл вверх. Это может сбить с толку. Так получилось потому что что в этот момент масштаб графика увеличился, и он показывает уже диапазон очень маленьких изменений скорости. По этому совет. Если вы хотите смотреть медленно текущее изменения, то или устанавливаете больший масштаб по времени или просто обращайте внимание на то какой сейчас диапазон установлен по вертикали.

Режим закрытого входа

Второй режим называется Режим закрытого входа.

Это тоже режим с автоматическим масштабом по вертикали. Он работает так же, но в отличие от предыдущего, здесь масштаб устанавливается не от линии нуля, а от минимума до максимума графика. Это означает что вырезается постоянная составляющая графика. Этот режим нужен когда вы хотите рассмотреть незначительные колебания графика на фоне большого постоянного смещения. Например вы хотите посмотреть колебания в несколько атмосфер на фоне постоянного смещения в сотню атмосфер.

Режим без автомасштаба

Третий режим. Это обычный режим без автомасштаба.

График показывается во всём возможном диапазоне параметра. Диапазон изменения графика не всегда задаётся производителем, и тогда диапазон берётся из максимального значения числа. Эти значения могут быть очень большие, и тогда изменение графика можно не увидеть.

Выбирайте режим отображения в зависимости от ситуации.

Режим с автоматическим масштабом по вертикали

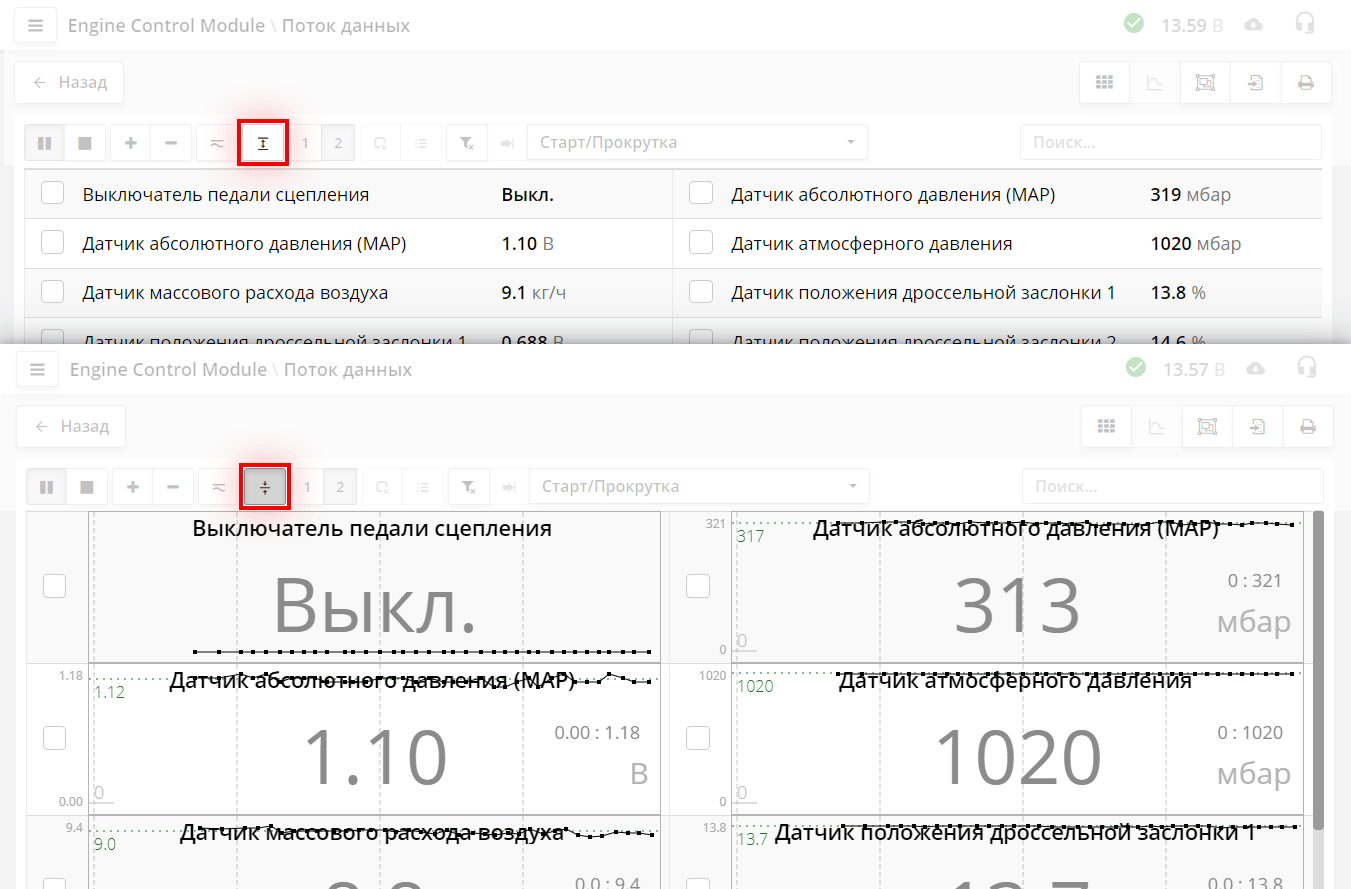

- кнопка показать все параметры в виде графиков или цифровом виде.

Если параметров будет очень много, то в зависимости от мощности компьютера, может быть небольшая задержка срабатывания.

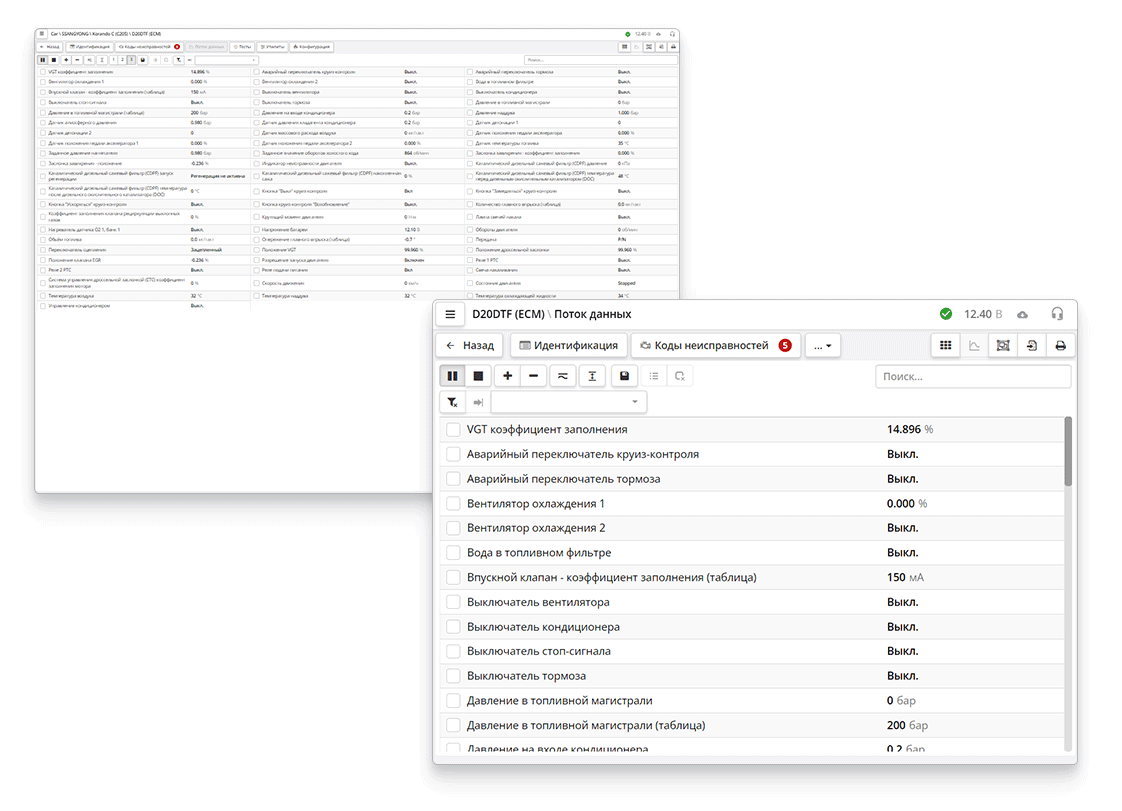

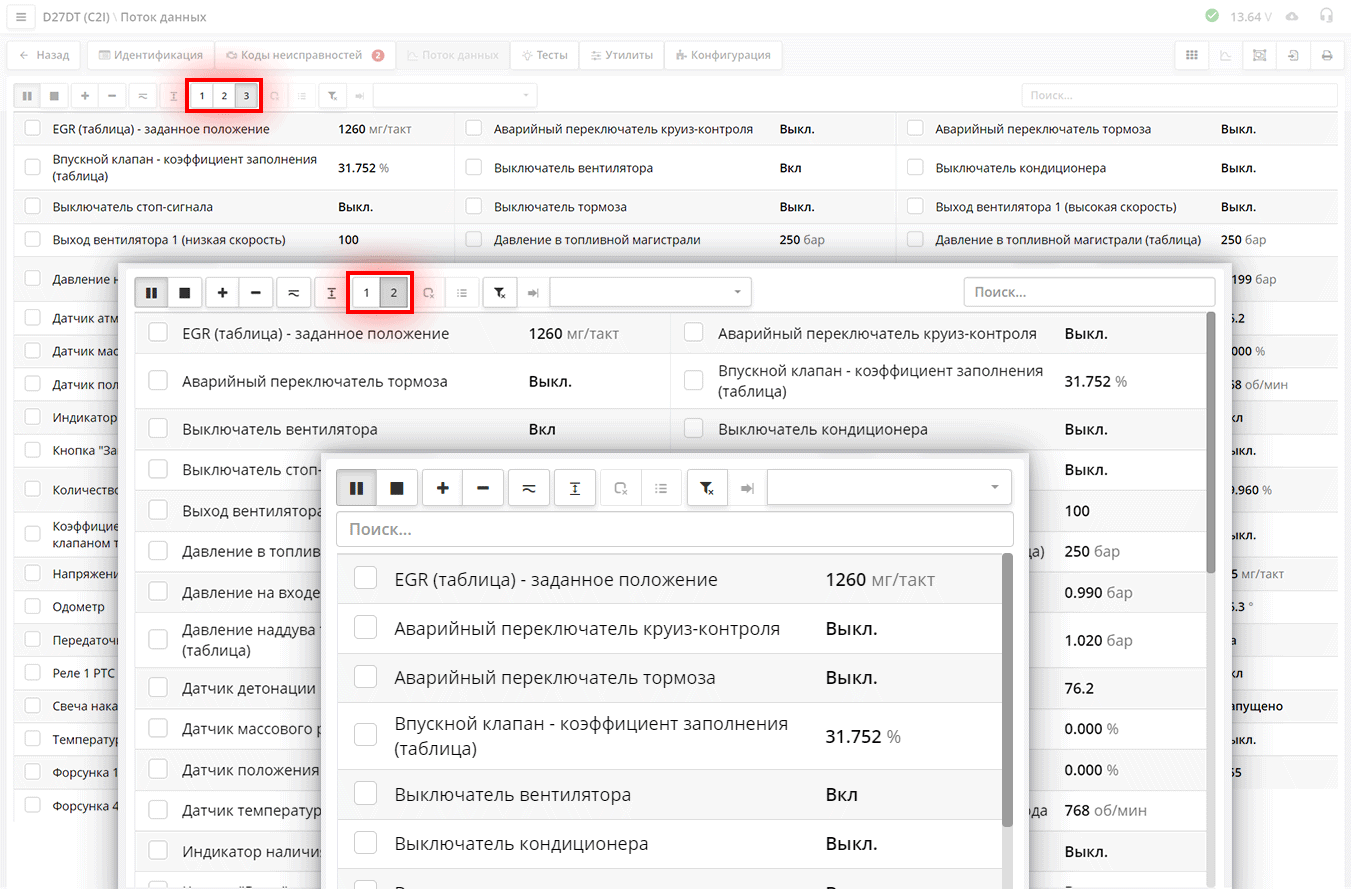

Разное количество колонок датастрима

123 - Варианты отображения параметров.

Можно выбрать 1, 2 или 3 столбца. В зависимости от разрешения экрана эти кнопки скрываются
(например на экране мобильного телефона будет показываться только один столбец).

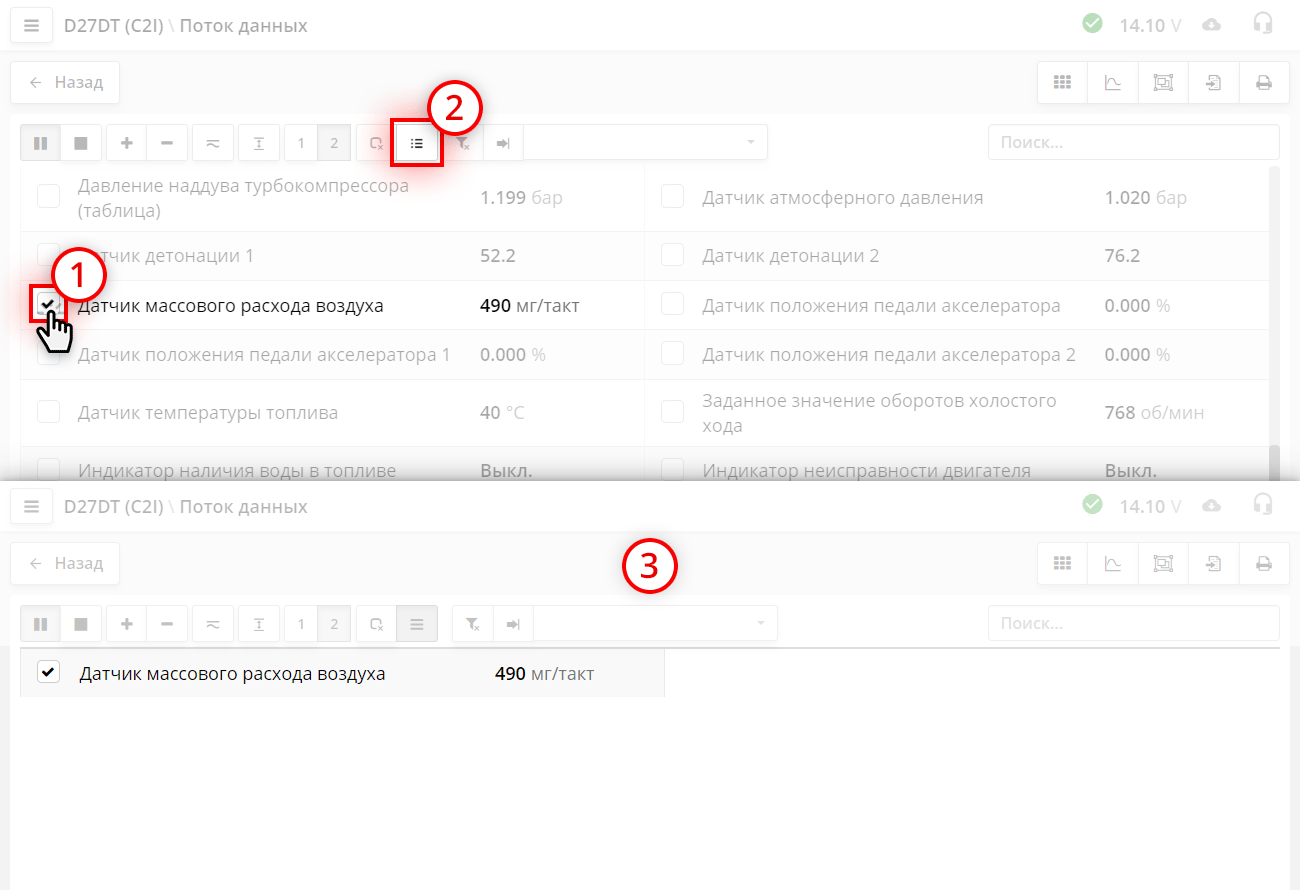

Выделение параметра

У каждого параметра слева есть флажок выделения параметра

Устанавливая его мы отмечаем параметры для последующей работы.

  1. Выберите один или несколько параметров;
  2. Нажмите на кнопку отбора ;
  3. На экране останутся только отмеченные параметры.

Это нужно когда вы хотите получить максимальную скорость отображения параметра и видеть быстрые его изменения. Чем больше параметров вы видите на экране, тем медленнее они показываются. По этому если нужно смотреть быстрые измениния, выбирайте меньше параметров.

Ещё одно нажатие на кнопку отбора возвращает обычный режим.

Снятие выделения со всех параметров

Кнопка снимает выделение со всех параметров.

Это удобно когда параметров много и вы отметили их в разных местах. И чтобы не искать их по всему списку, можно просто нажать эту кнопку.

Снятие выделения со всех параметров

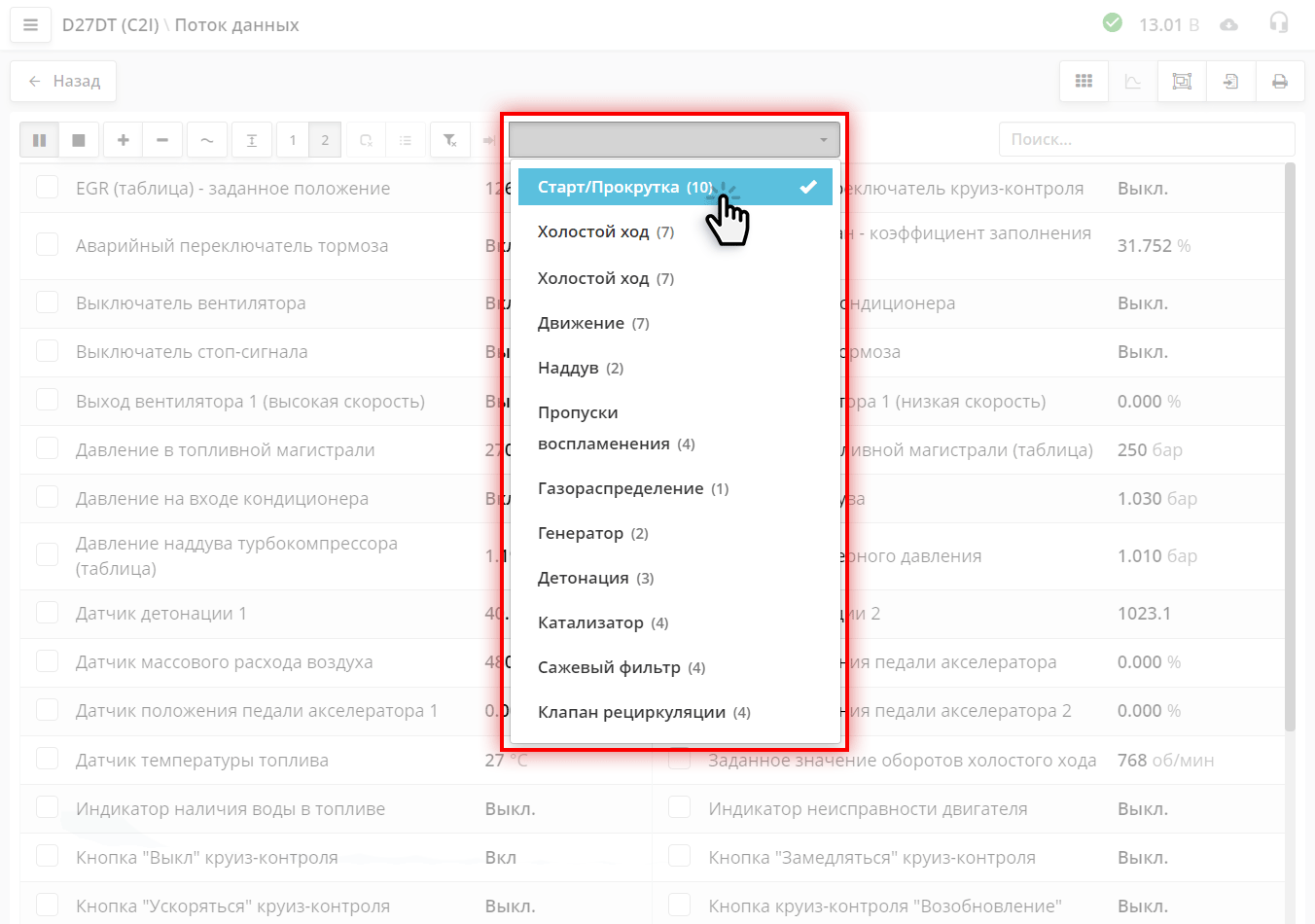

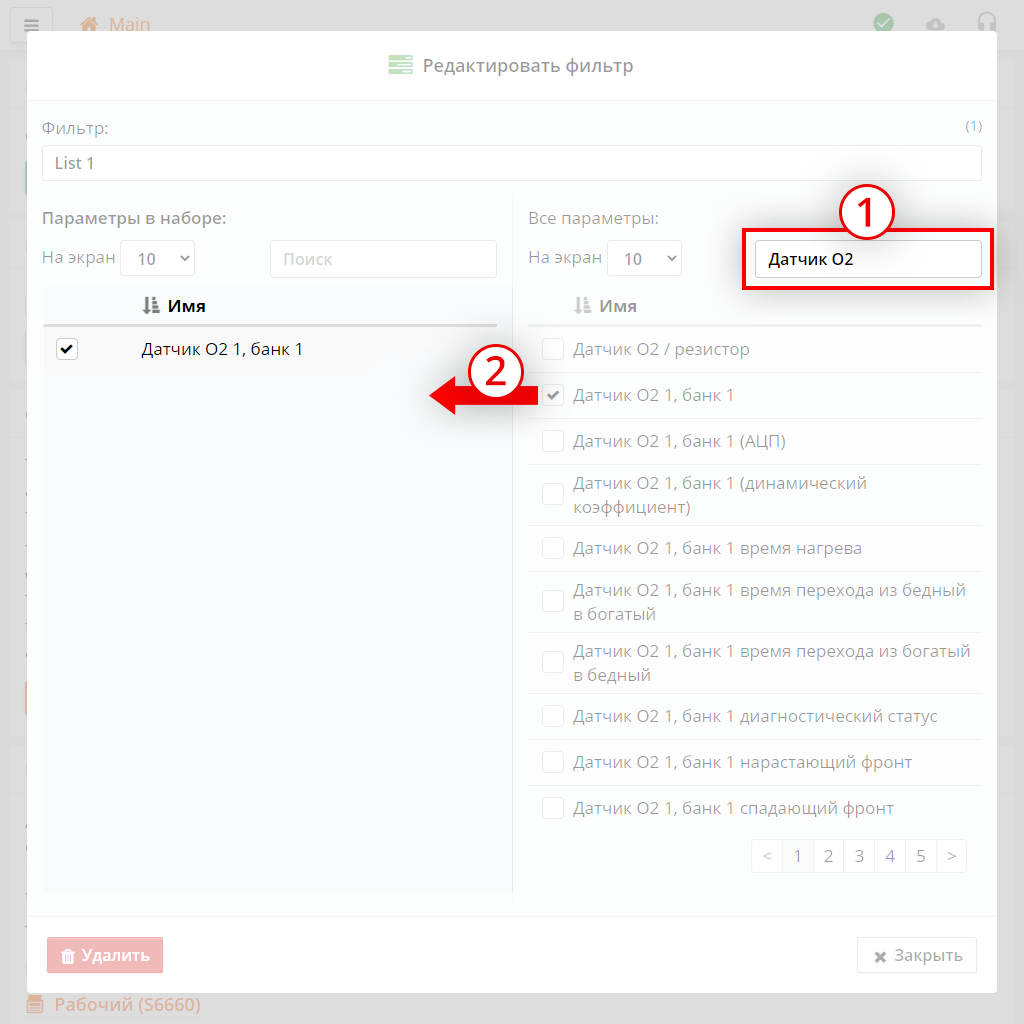

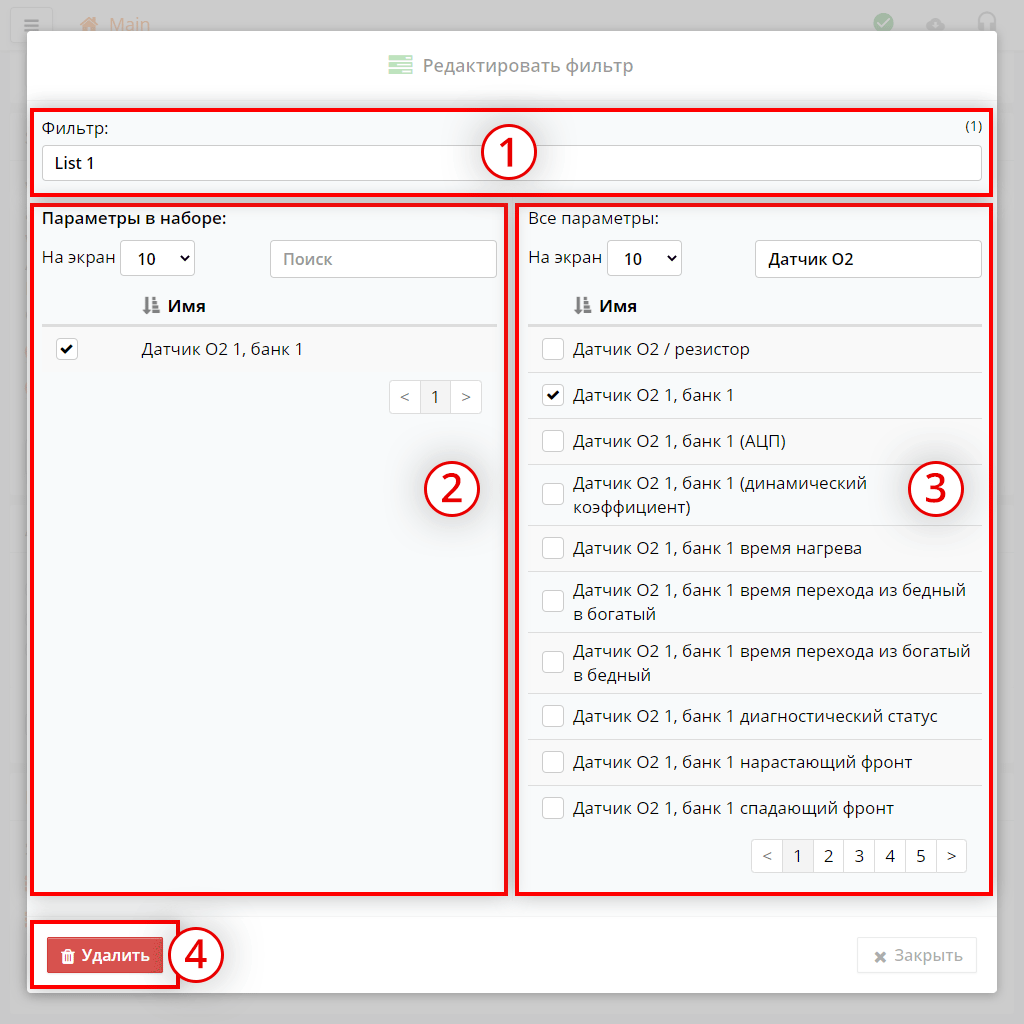

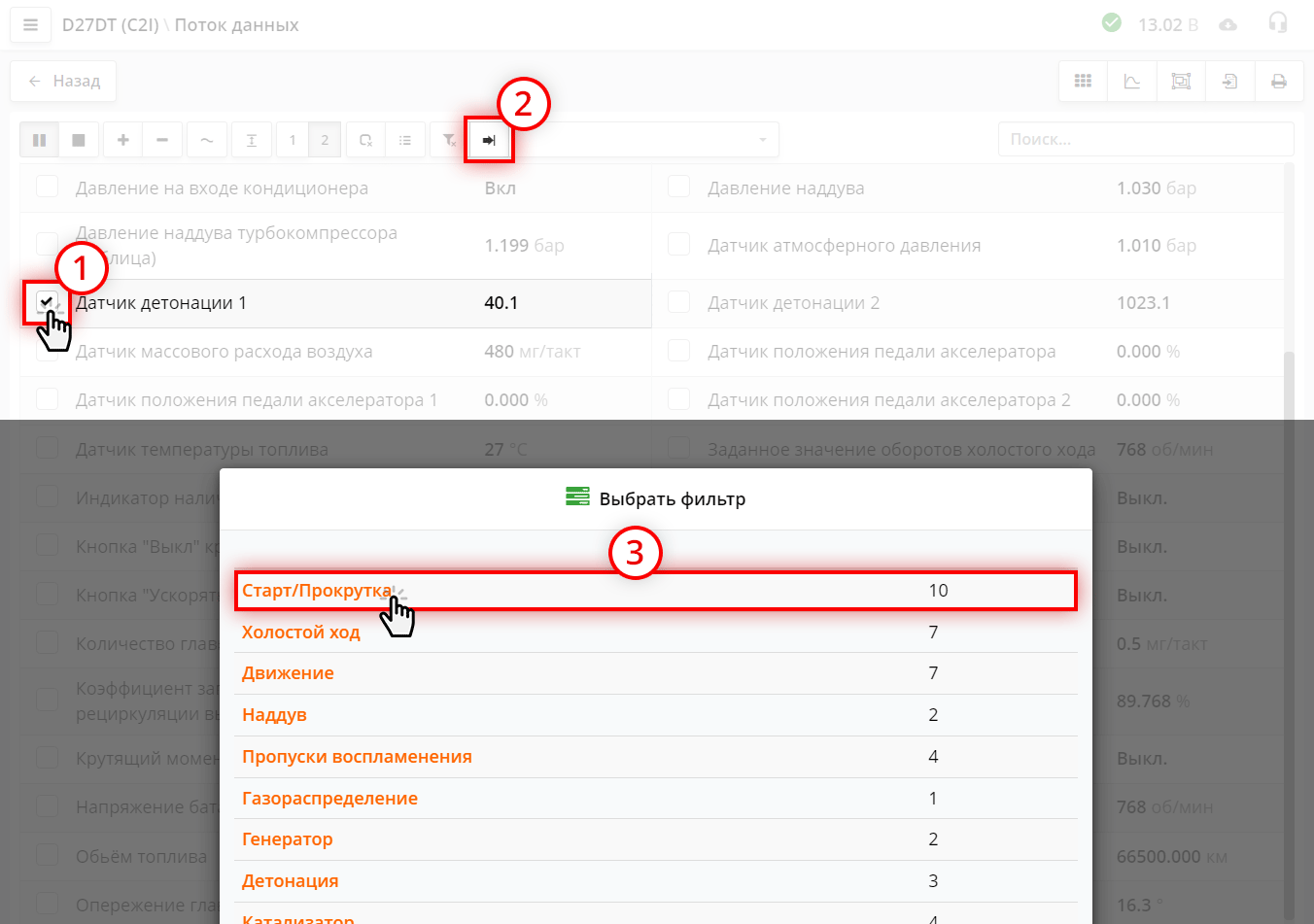

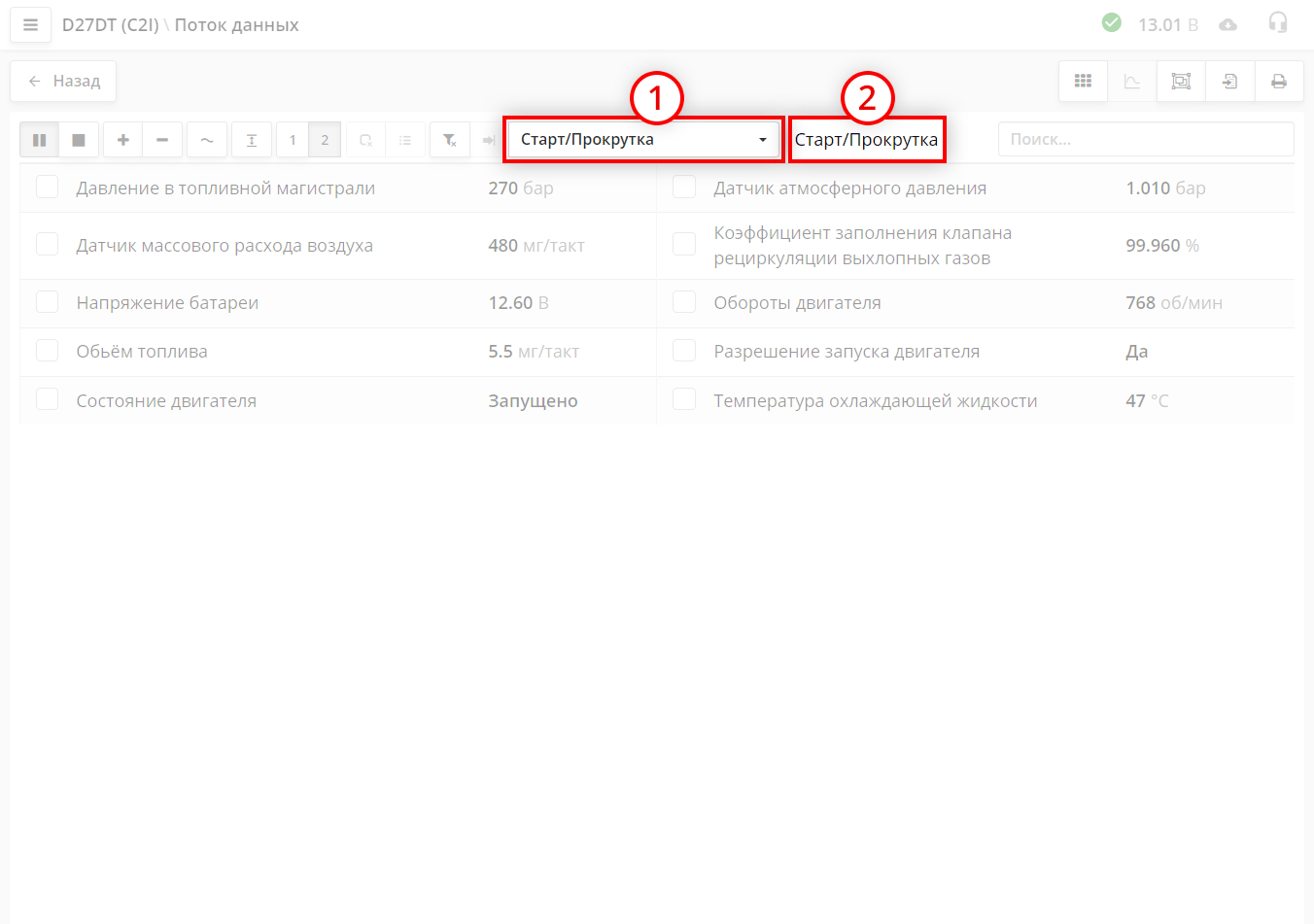

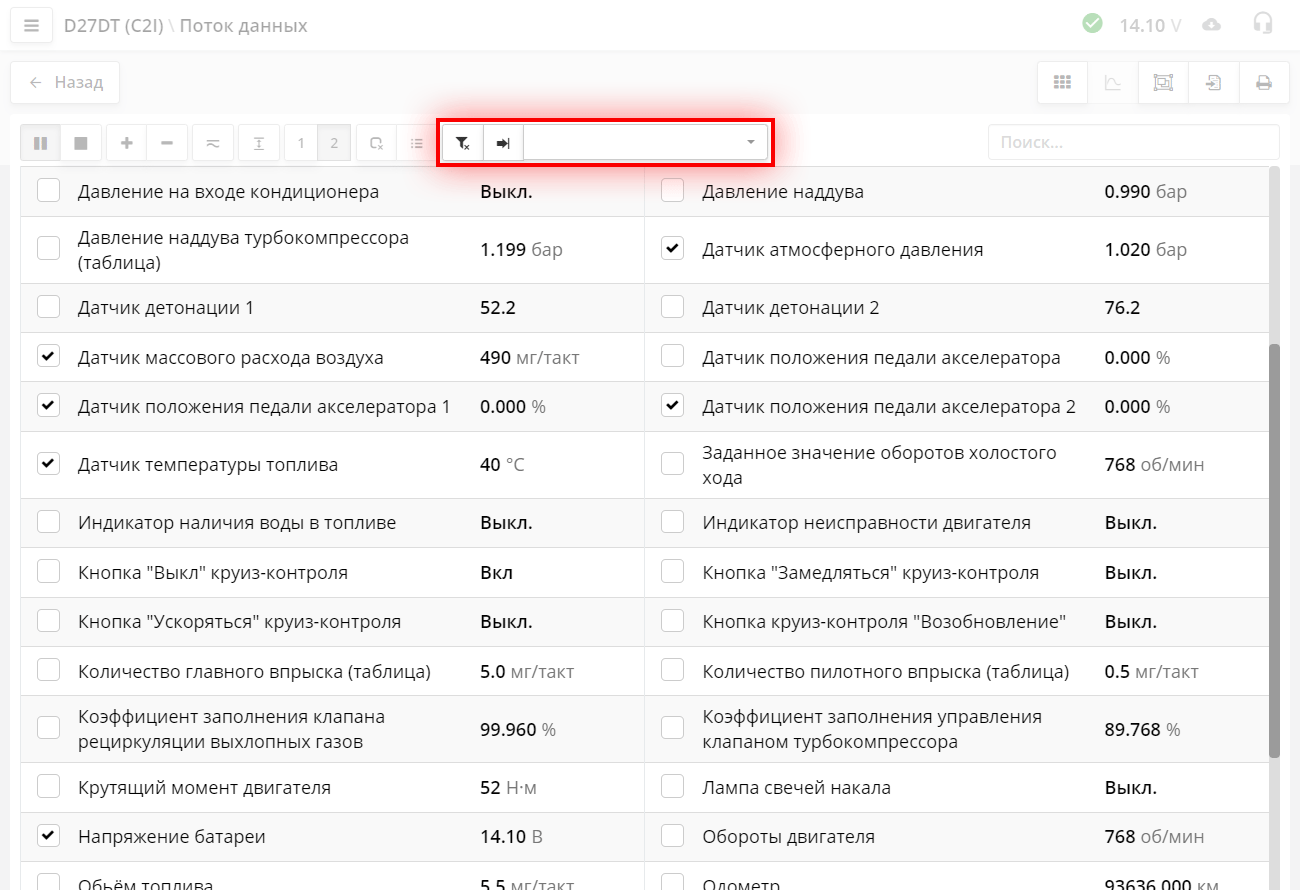

Выпадающий список - это выбор фильтра.

Подробнее описано в разделе Работа с фильтрами.

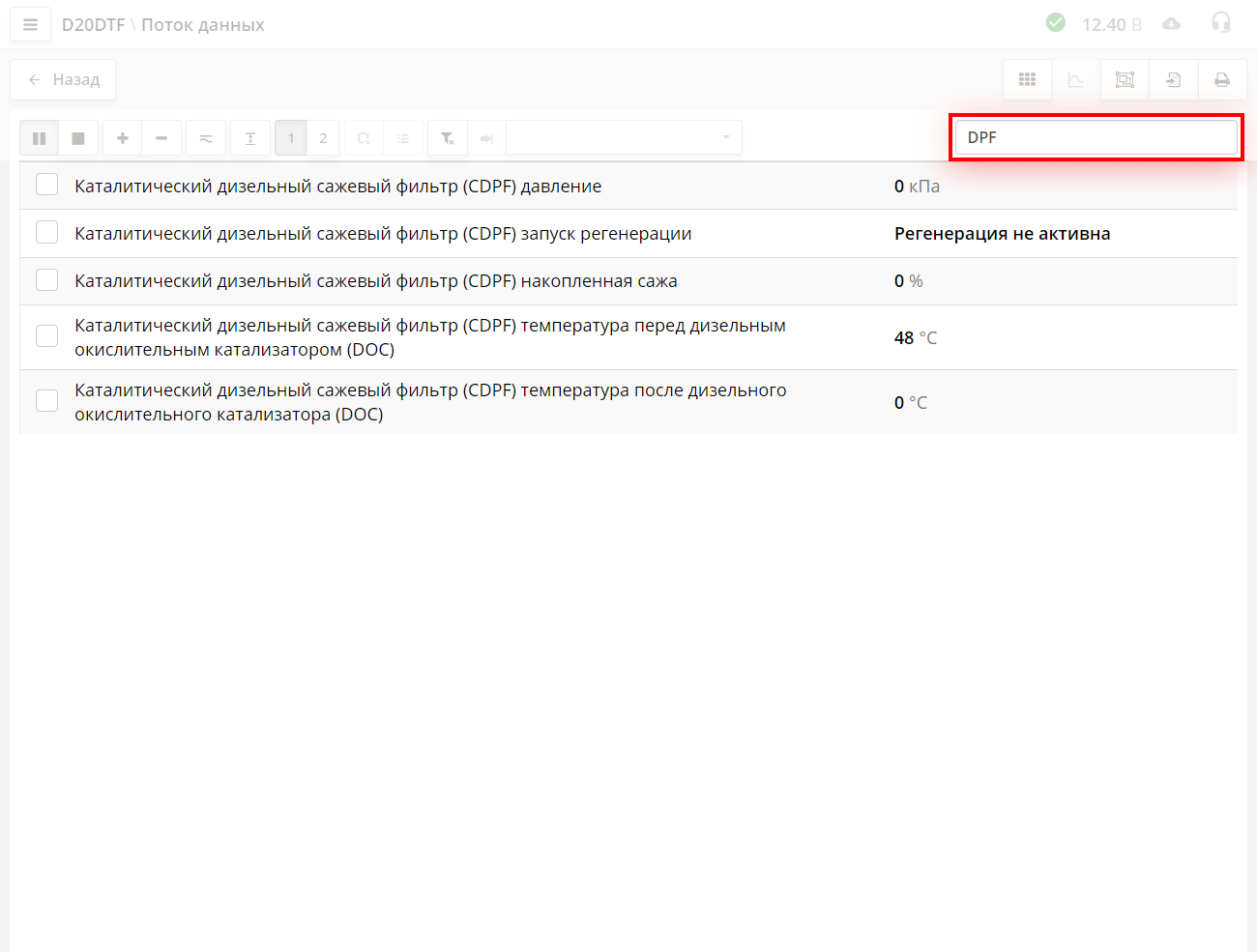

Поиск параметров

Строка поиска.

Если нужно показать только те параметры, в которых упоминается конкретное слово или аббревиатура, например "DPF", начните писать его в окне поиска, по мере набора будет происходить отбор параметров в названии которых присутствует слово "DPF".

Чтобы отменить отбор параметров удалите весь текст в окне поиска.

Отбор осуществляется по всем вычитанным параметрам, даже если они не показываются на экране.

Дополнительные кнопки управления

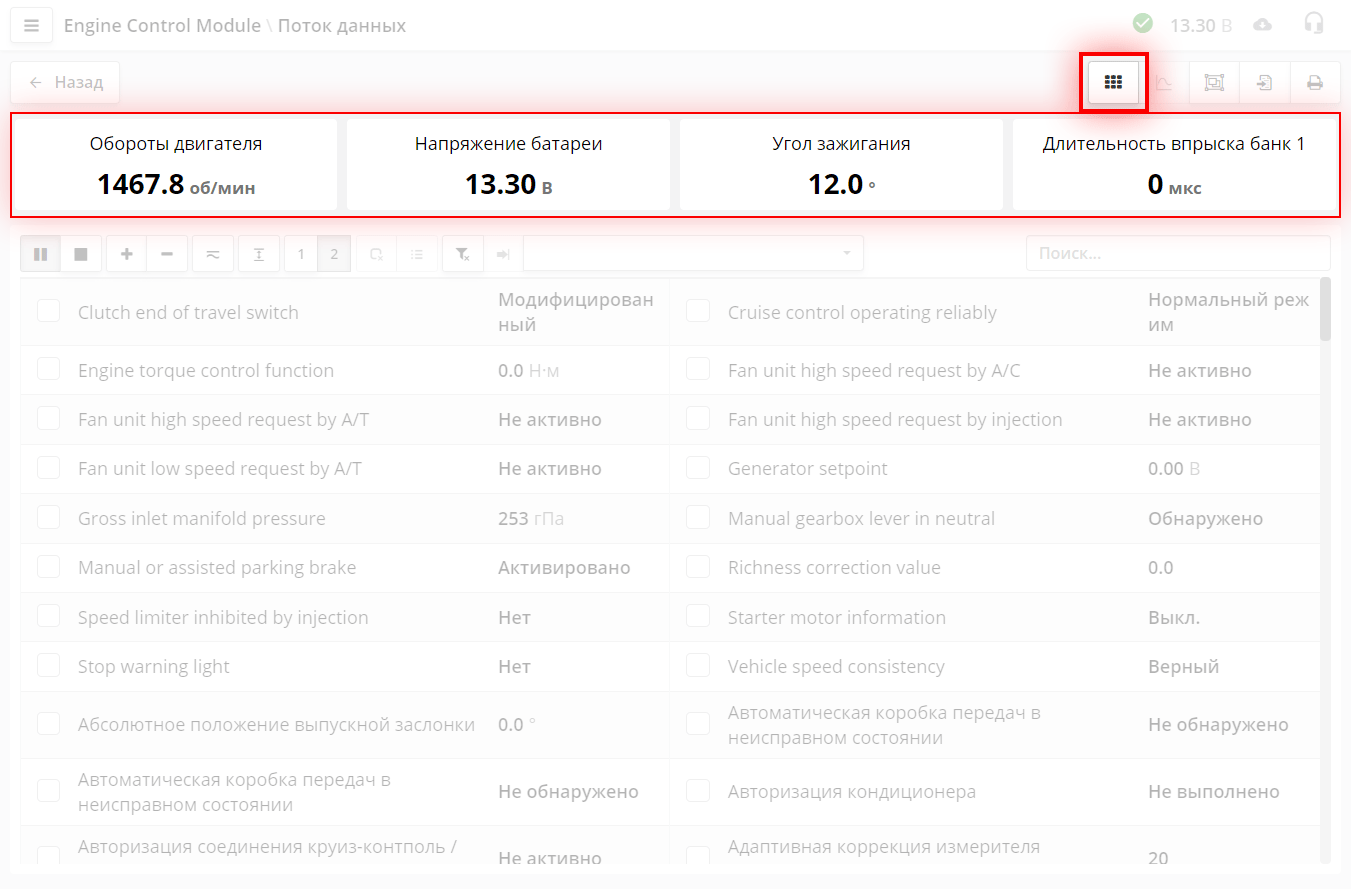

Индикаторы

Индикаторы

- кнопка индикаторов.

Индикаторы это постоянные параметры, которые используются наиболее часто. Индикаторы нужны для беглой оценки основных параметров.

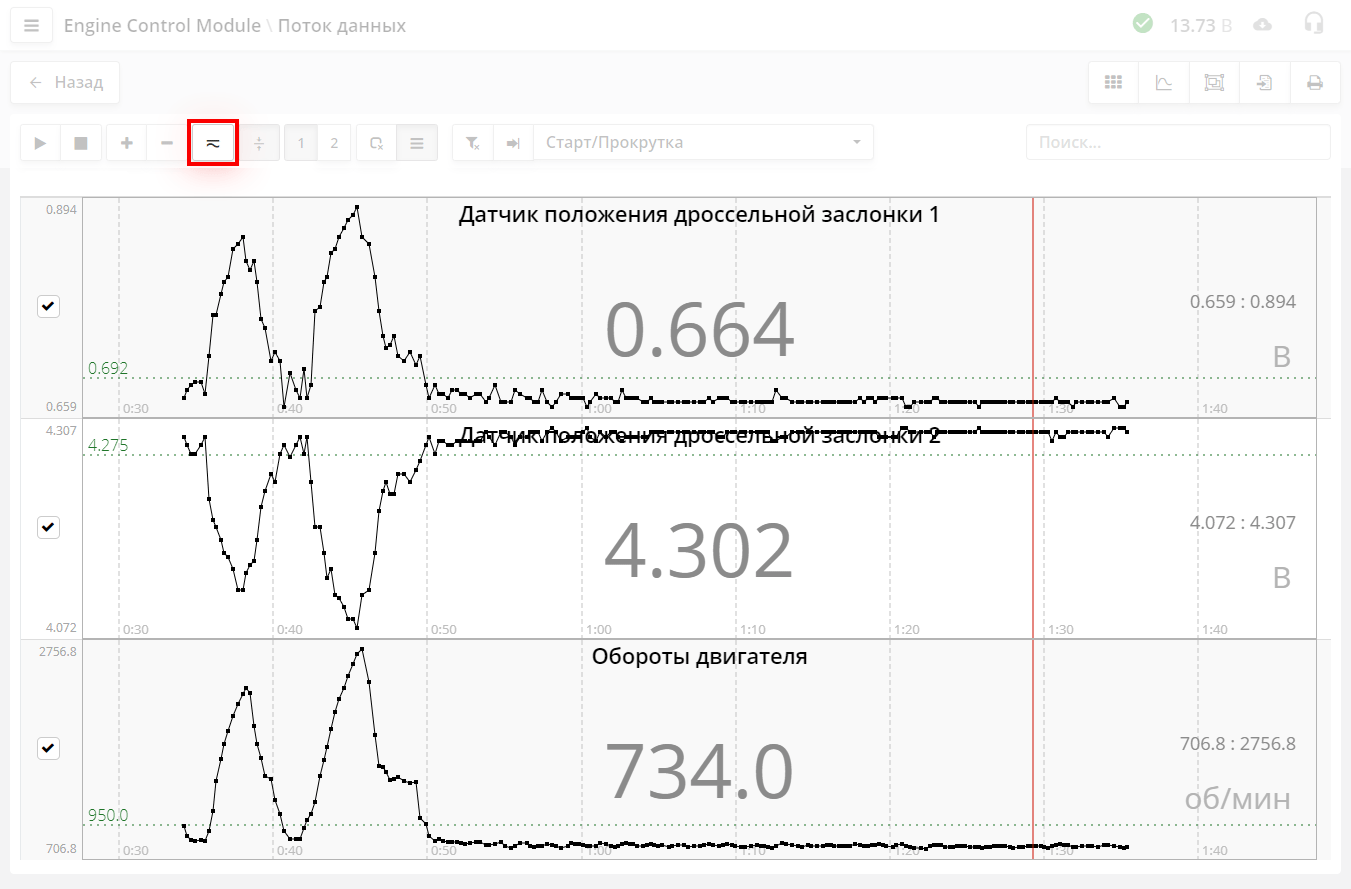

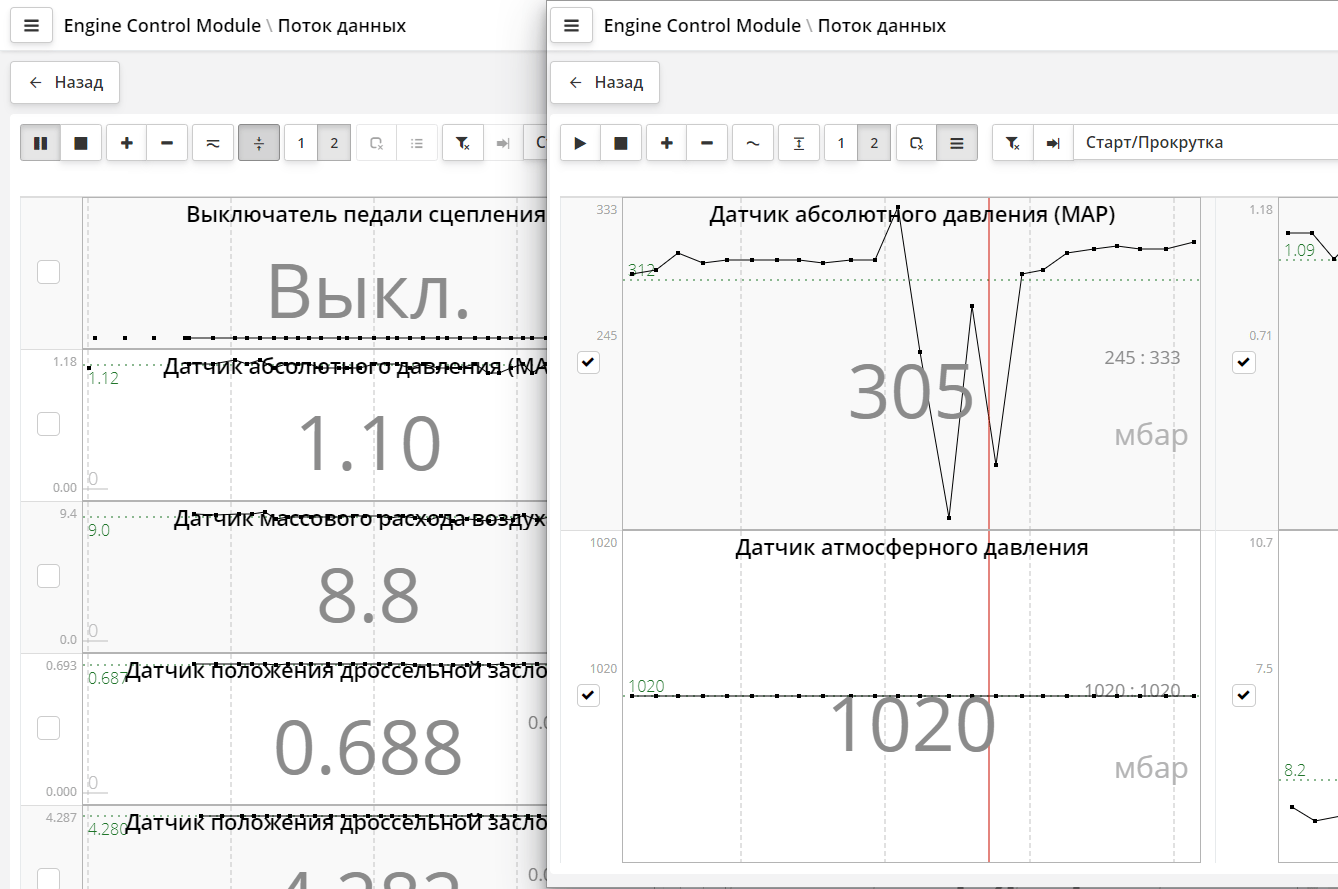

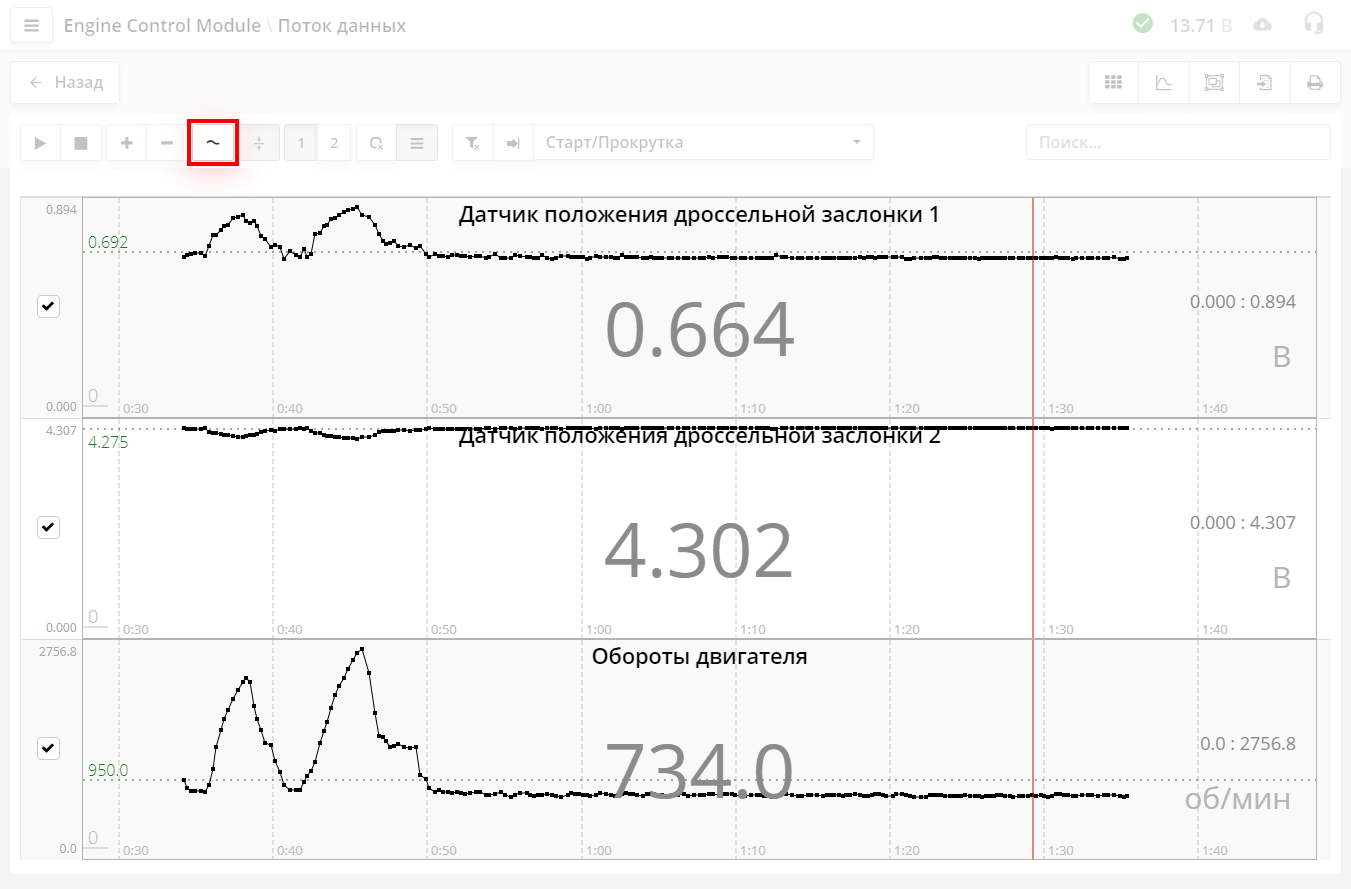

Наложение графиков

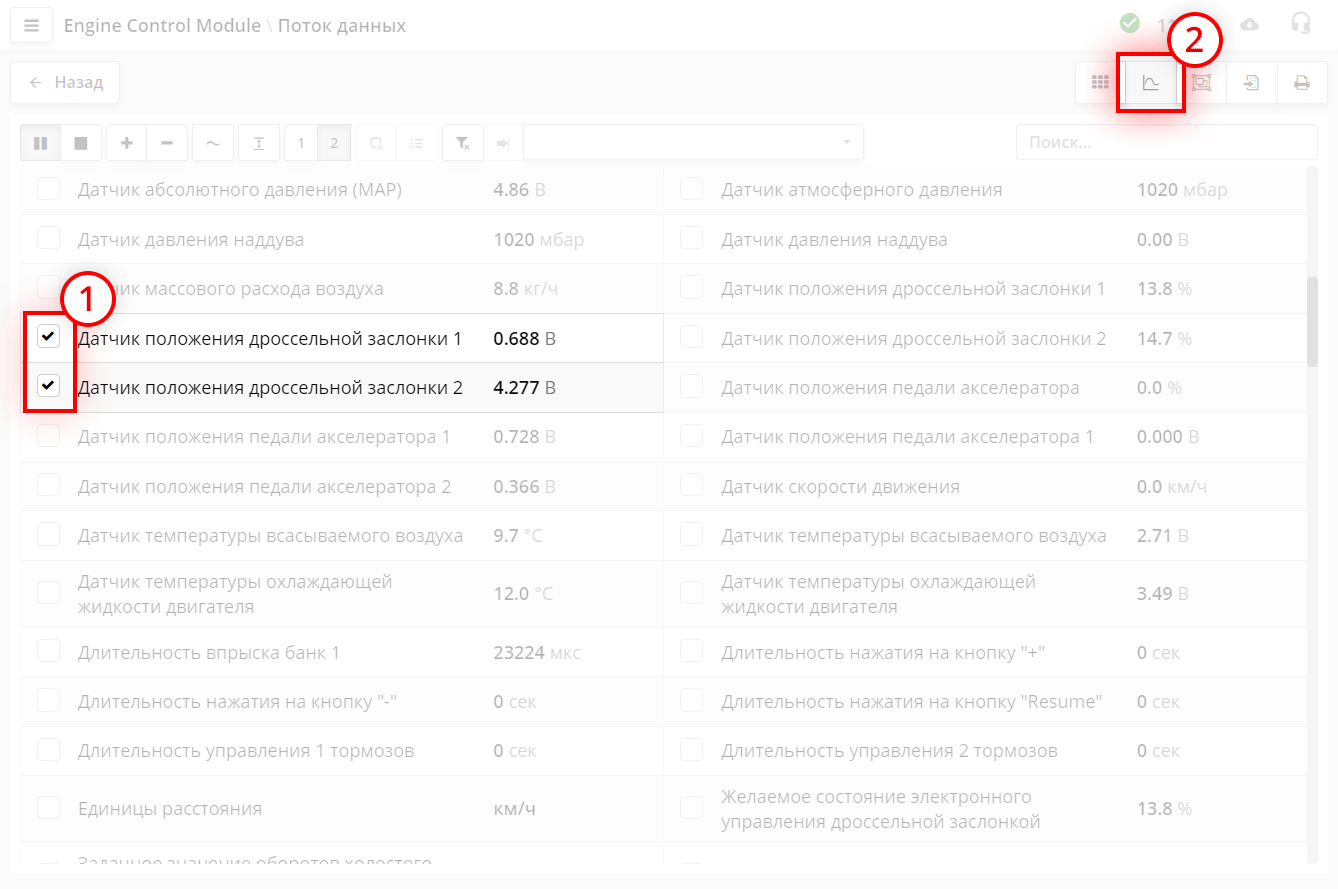

Выбор параметров для режима наложения графиков

- кнопка режима наложения графиков.

Это режим нужен для просмотра связанных параметров. Например при просмотре датчиков положения дроссельной заслонки. Это режим активируется когда есть отмеченные параметры. График может показывать от одного до 4-ех параметров.

Работает это таким образом:

  1. Выберите от 1-ого до 4-ех параметров;
  2. Нажмите кнопку наложени графиков .

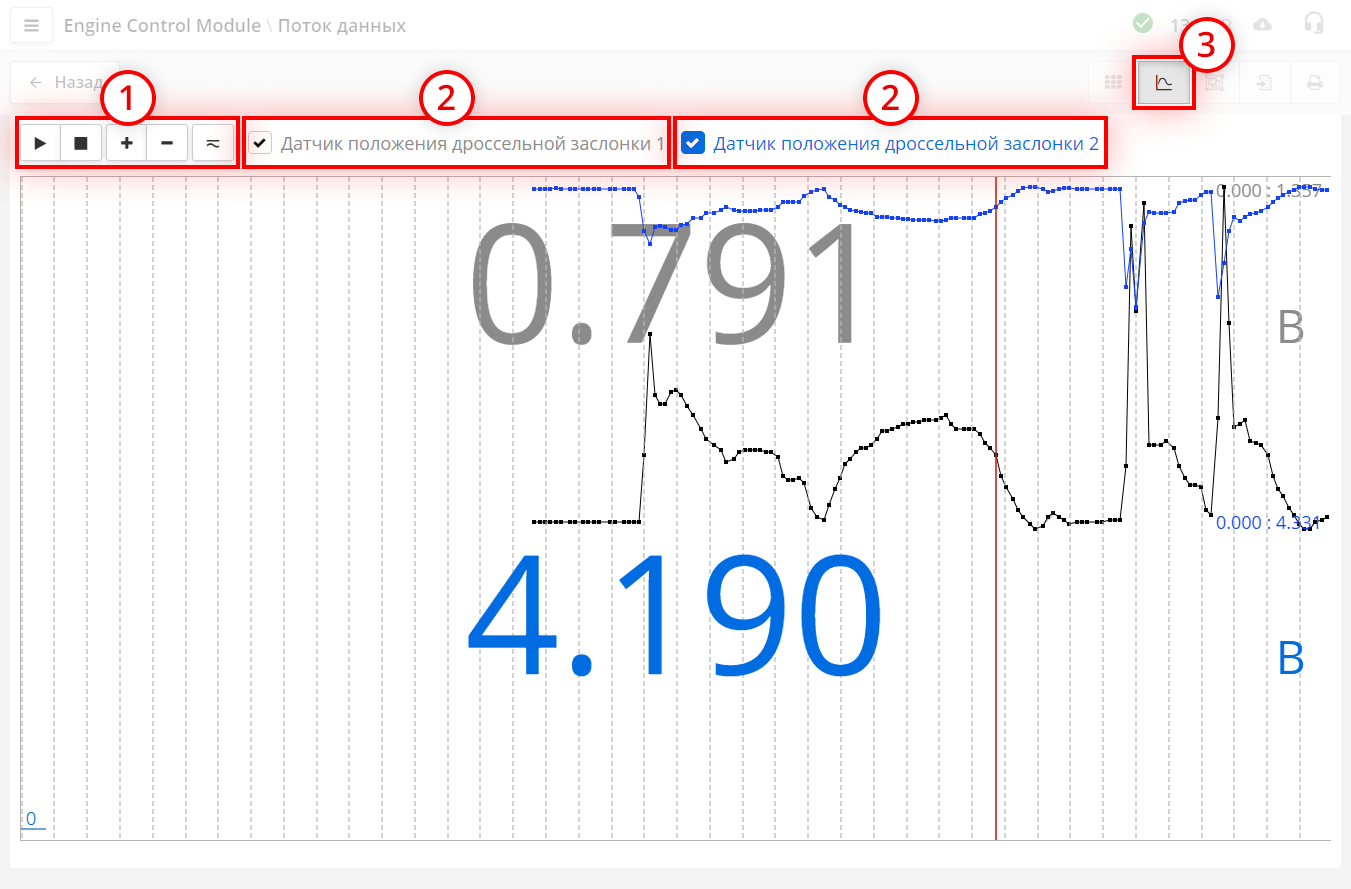

Режим наложения графиков
  1. Кнопки управления работают так же как и в обычных графиках;
  2. Нажимая на галки, можно отключать или включать видимость параметра;
  3. Для выхода из режима наложения нажмите кнопку ещё раз.

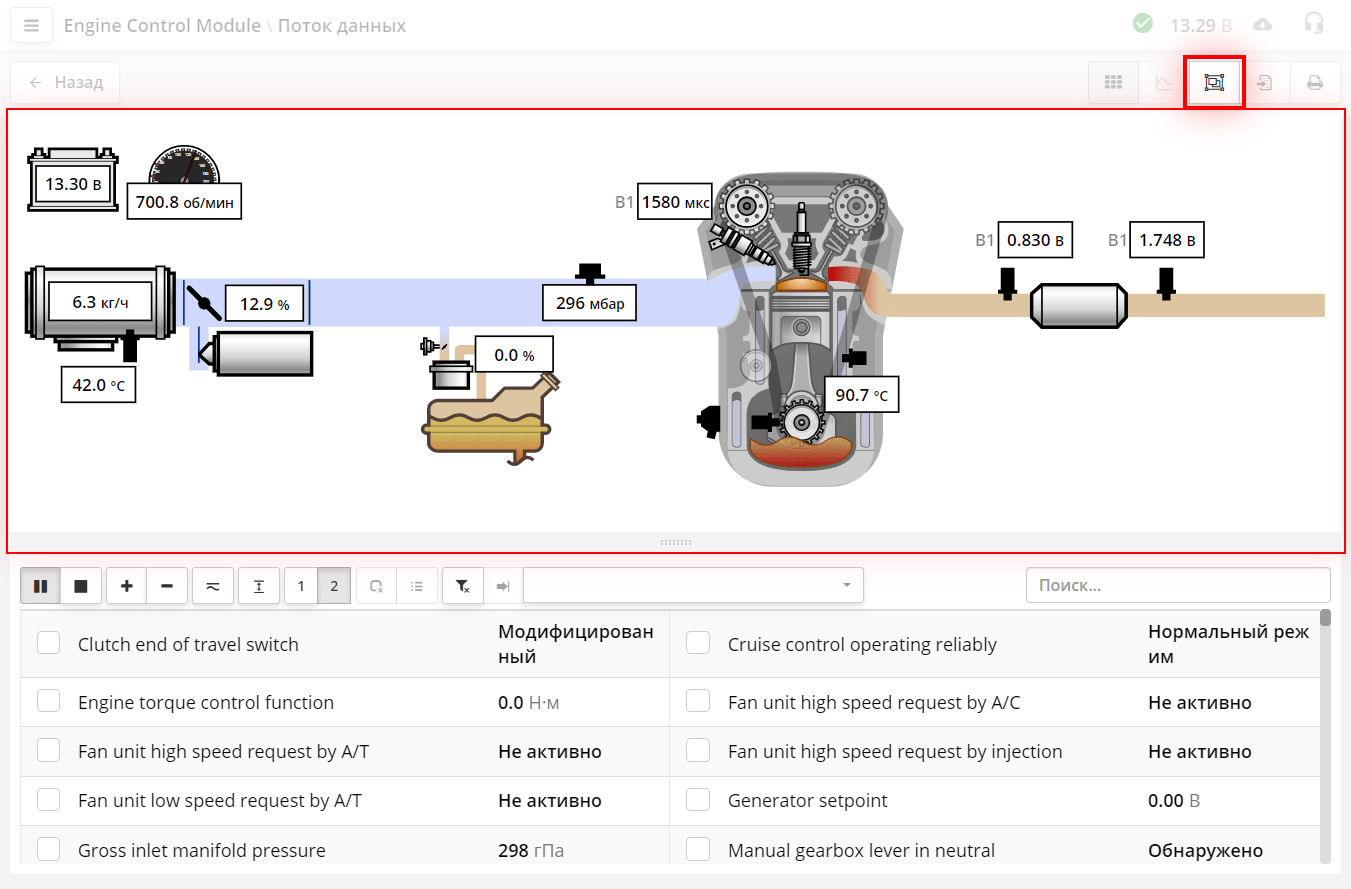

Режим "схема"

Режим схема

- кнопка включает режим "схема".

Схема показывает какие компоненты установлены в системе и значение ключевых параметров.

Схема для каждого блока управления строится автоматически исходя из названий параметров, которые присутствуют в блоке управления. Она нужна для того чтобы вы могли быстро оценить что стоит в системе. Например сколько лямбда зондов. Установлен ли расходомер воздуха или датчик абсолютного давления во впускном коллекторе и т.д.

Так же схема нужна для того, чтобы быстро найти параметры этих компонентов.

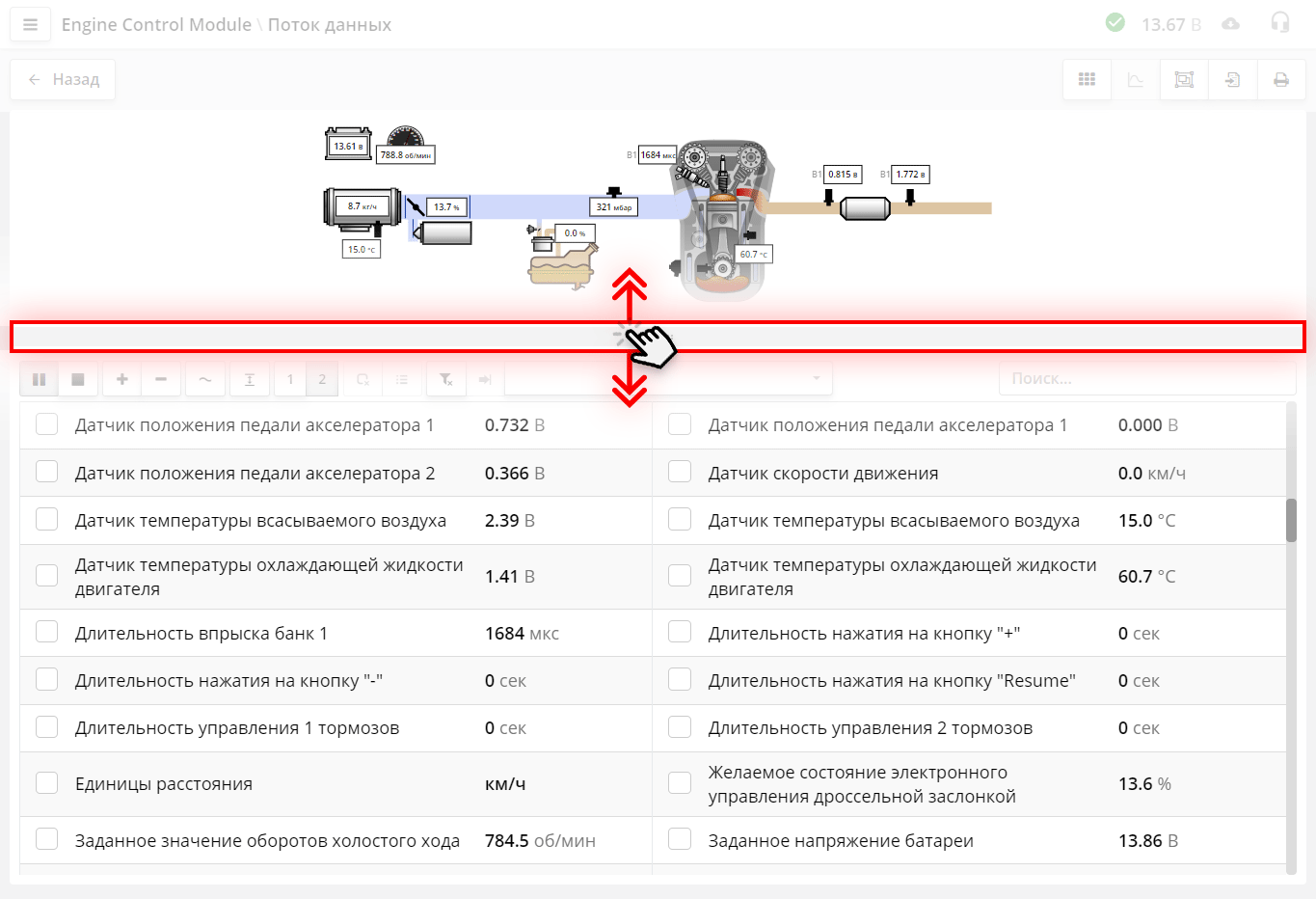

Изменение масштаба схемы

Чтобы изменить размер схемы, потяните за ползунок. Это удобно если схема большая и на экране помещается мало параметров.

Размер схемы сохраняется в настройках браузера и, когда вы откроете схему в следующий раз, ее размер будет таким же, как вы установили в прошлый раз.

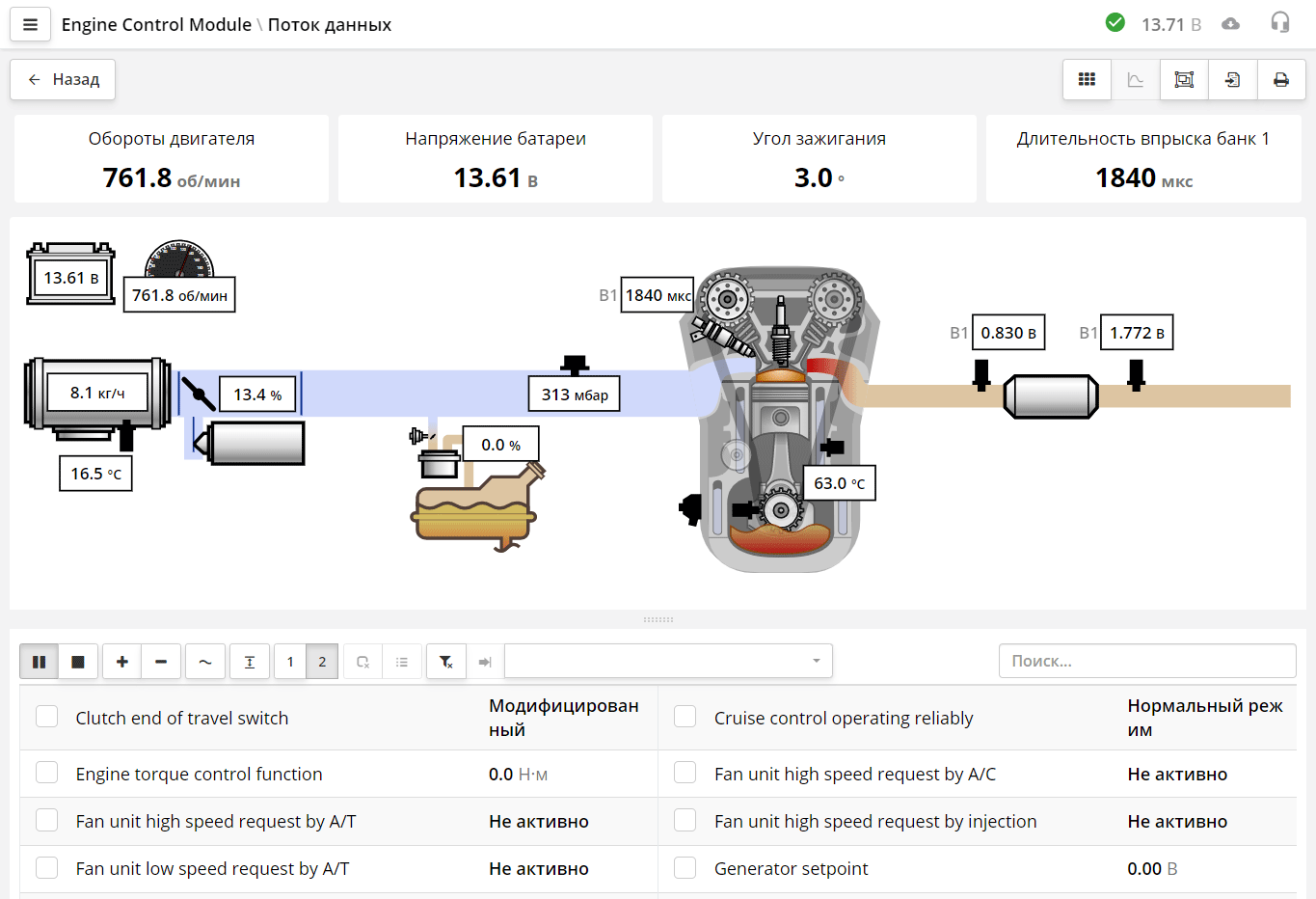

Схему и индикаторы можно открыть одновременно

По сути схема это набор фильтров.

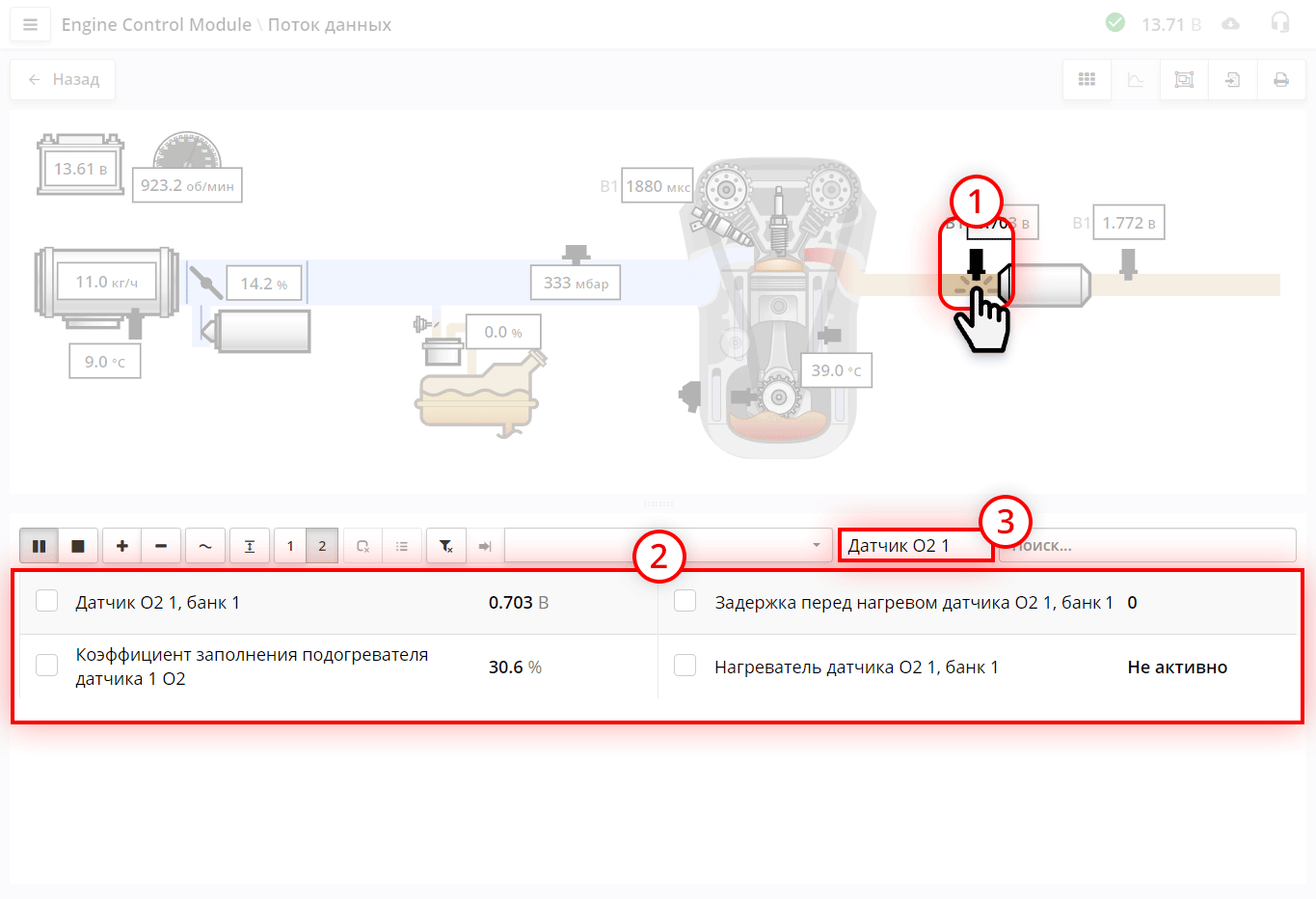

  1. Если нажать пальцем или левой кнопкой мыши на компоненте в схеме, то включится предустановленный фильтр и в потоке данных будут показаны только те параметры, которые относятся к этому компоненту.
    Например выберем параметры по датчикам кислорода;
  2. Фильтр установлен;
  3. Название фильтра отображается здесь.

Нажимая на различные компоненты схемы мы можем находить нужные параметры. Если мы хотим набрать параметры из разных систем, то мы можем отмечать эти параметры устанавливая галки.

Сброс фильтра
  1. Чтобы сбросить фильтр нужно нажать кнопку
    Сброс фильтров и и сброс пометок это не одно и тоже. Сброс фильтров не влияет на выбранные вами параметры;
  2. Например сейчас после сброса фильтров можно оставить на экране только помеченные параметры, нажав на кнопку .
Выделение компоненты, для которого присутствует код неисправности DNC

Если для компонента в блоке управления сохранён код неисправности DTC, то компонент будет выделен красным мигающим цветом.

Если вы видите на схеме систему, которая реально не присутствует в машине, это не означает ошибку. Некоторые блоки управления создаются как универсальные под группу моторов. Набор параметров у них может содержать системы которые в конкретном моторе отсутствуют.
Схему и индикаторы можно открыть одновременно

Схему и индикаторы можно открыть одновременно.

Схему и индикаторы можно открыть одновременно
  1. Кнопка добавляет видимые данные в базу данных QClients;
  2. Кнопка печати формирует файл отчета в новом окне браузера. В отчёт будут добавлены все видимые параметры. Отчет можно будет распечатать или сохранить в формате PDF.

Работа с фильтрами

Когда вы принимаете решение посмотреть какие-то данные, то вы уже точно знаете какие параметры вы хотите увидеть, но не знаете есть ли они в этом конкретном блоке управления.

Набор параметров, которые вы хотите увидеть зависит от конкретной ситуации и от типа неисправности. Например если машина не заводится, то вероятными причинами могут быть: не работающий датчик коленвала, заблокированный запуск иммобилайзером или что-то ещё. Для того чтобы локализовать причину вам нужно увидеть определённые параметры, которые могут быть связаны с этим дефектом. Например: обороты двигателя, синхронизация коленвала, время впрыска, состояние иммобилайзера и что-то ещё.

В закладке "поток данных " можно отфильтровать только нужные параметры, создав свой набор фильтров. Наборы фильтров необходимы для быстрого отображения заранее выбранных вами параметров.

Если это в машине присутствуют пропуски воспламенения, то вам нужно увидеть параметры оборотов, параметры по пропускам, угол опережения зажигания и т.д.  Таким образом, на каждый случай у вас есть определённый набор. Чтобы не искать каждый раз эти параметры, для каждого случая, можно добавить их в фильтр один раз и просто выбирать нужный фильтр когда необходимо.

По сути фильтр это ваша методика, а не набор параметров для конкретного блока. Используя фильтр вы в два нажатия получаете список необходимых параметров для конкретного случая.

Базовый набор фильтров

При установке программы мы предлагаем базовый набор фильтров. Мы специально не делали полный список, потому что методики у диагностов индивидуальные, и в фильтр легче добавить чем удалить из него. Вы можете их удалить, создать свои или отредактировать. Это делается в настройках.

Создание фильтра

Мы рекомендуем вам перед началом всех работ спокойно, один раз, определиться какие фильтры вам нужны и создать их. Наполнять сразу же их не обязательно. Потом, во время работы, вы можете набирать параметры для поиска неисправности добавляя их в нужный фильтр.

Работа с фильтрами осуществляется в окне настроек программы.

Наборы фильтров

Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.

Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.

В конце списка настроек будет пункт "Наборы фильтров

Чтобы создать новый фильтр, нажмите кнопку Добавить фильтр

Редактирование фильтра

Появится окно редактирования фильтра:

  1. Название фильтра (впишите уникальное название, чтобы Вам было проще искать этот фильтр среди других);
  2. Список с добавленными параметрами в фильтр;
  3. Общий список всех возможных параметров;
  4. Кнопка удаление фильтра (если необходимо удалить весь фильтр);
Добавление параметра в фильтр

Как быстро создать набор своих параметров:

  1. Чтобы быстро найти параметр из общего списка, впишите его название в строку поиска правой таблицы (справа - таблица со всеми возможными параметрами);
  2. Выберите нужный и установите на нем галку, теперь параметр появился в левой таблице (слева - таблица с добавленными вами параметрами);

Если нужно удалить параметр из Вашего фильтра, снимите в левой таблице галку на этом параметре.

Фильтр сохраняется автоматически, после редактирования списка параметров просто нажмите кнопку Закрыть

Применение фильтра

Применить фильтр можно в закладке "Поток данных"

Применение фильтра

Над списком параметров в потоке данных можно увидеть выпадающий список с фильтрами.

Нажмите на название фильтра, чтобы применить его к текущему списку параметров.

Если параметров, которые находятся в фильтре нет в текущем ЭБУ, то название фильтра не появится в выпадающем списке.

Применение фильтра

Если применить фильтр, то будут отображаться только те параметры, которые есть в фильтре и присутствуют в ЭБУ.

  1. Выберите фильтр из списка;
  2. Справа от выпадающего списка можно увидеть название примененного фильтра;

Чтобы отменить фильтр и снова показать все параметры из ЭБУ, нажмите кнопку (очистить фильтр).

Добавление параметров в фильтр в процессе работы

Если в процессе работы Вы увидели параметр, который забыли внести в фильтр, то Вы можете оперативно добавить его не прерывая работу.
Быстро добавить параметр можно только в уже созданный ранее фильтр.

Добавление параметра в окне Потока данных

Чтобы быстро добавить параметр в созданный ранее фильтр:

  1. Выберите галкой один или несколько нужных параметров;
  2. Нажмите кнопку (добавить в фильтр);
  3. В новом окне выберите фильтр, к которому будет добавлен параметр.

Выбранные вами параметры теперь будут в фильтре.

Одинаковые или близкие по смыслу параметры в разных блоках управления могут называться по разному.
Добавляйте параметры в фильтр во время работы и через некоторое время в вашем фильтре накопятся все возможные комбинации нужных параметров и добавлять новые параметры вы будете очень редко. Не переживайте что в фильтре есть то, что не присутствует в этом блоке. Программа будет показывать только те параметры, которые реально присутствуют в этом конкретном блоке, хотя в фильтре будет могут присутствовать сотни похожих параметров. Главное чтобы они были нужны для данного случая.

Раздел "Тесты исполнительных механизмов"

Многие блоки управления позволяют временно управлять исполнительными механизмами (форсунки, моторы, электромагнитные клапаны) для проверки их работоспособности.

Тесты исполнительных механизмов

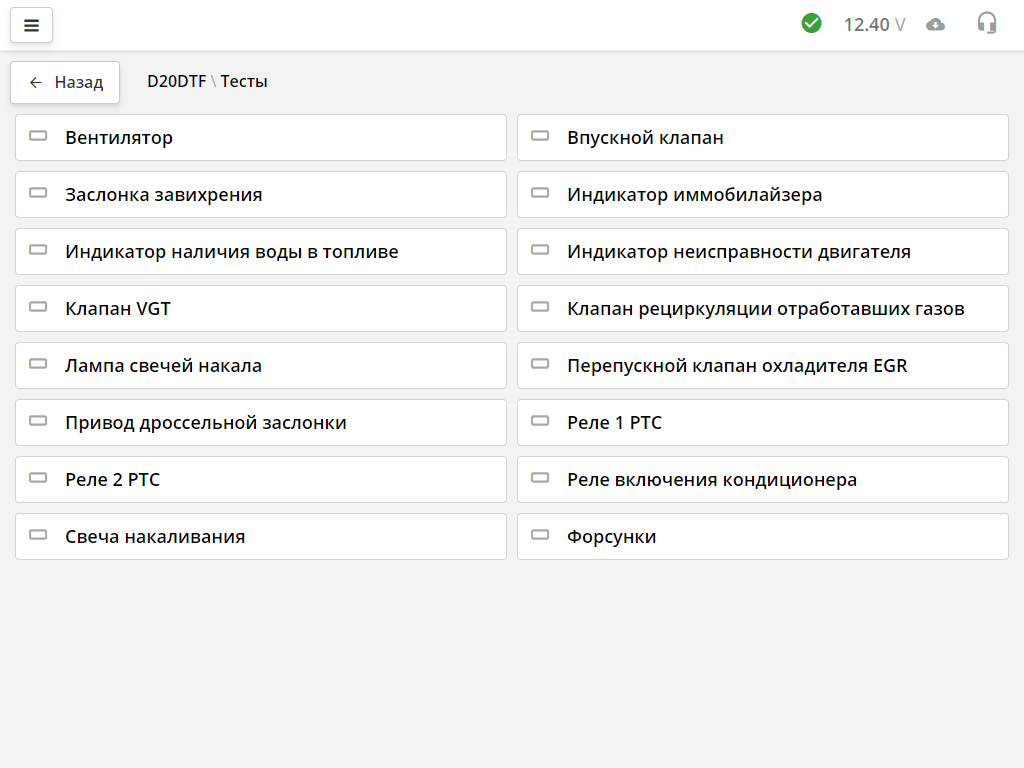

Перечень тестов исполнительных механизмов зависит от конкретной модели ЭБУ.

Управление исполнительным механизмом

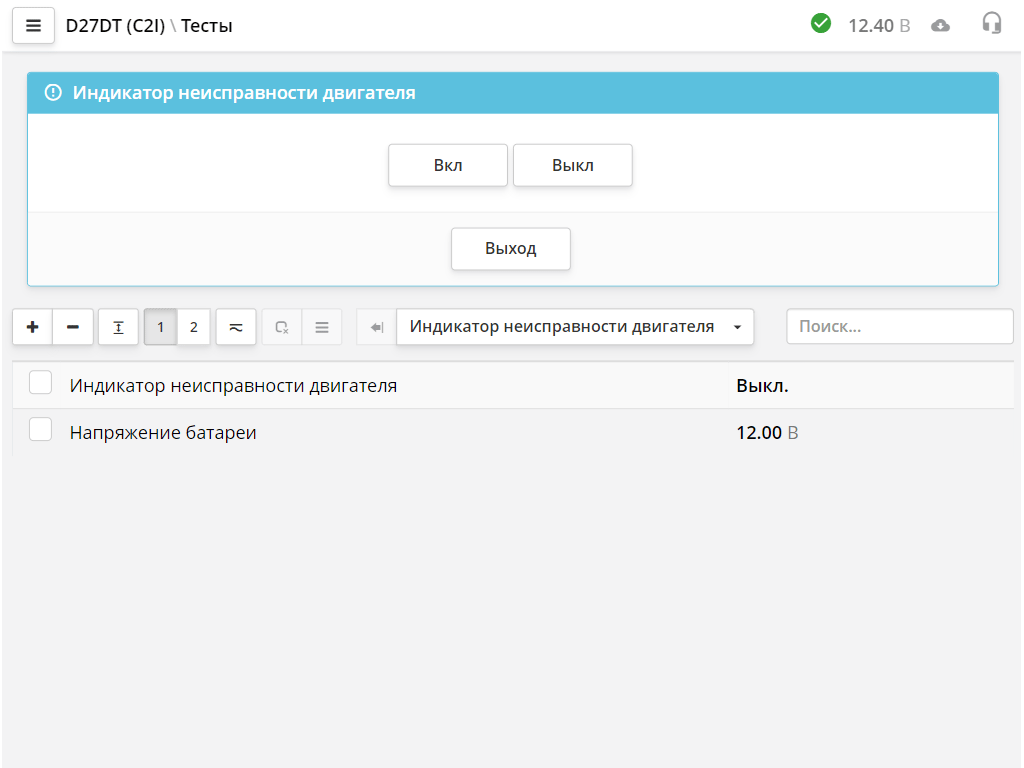

Выбрав исполнительный механизм, можно им управлять, используя кнопки или регуляторы. Иногда, для удобства, выводятся текущие показания некоторых параметров. Каждый исполнительный механизм тестируется по-своему.

Тесты исполнительных механизмов

Часто необходимо отслеживать дополнительные параметры. Для каждого теста, предусмотрен фильтр. Если для него есть параметры, то он включается автоматически.

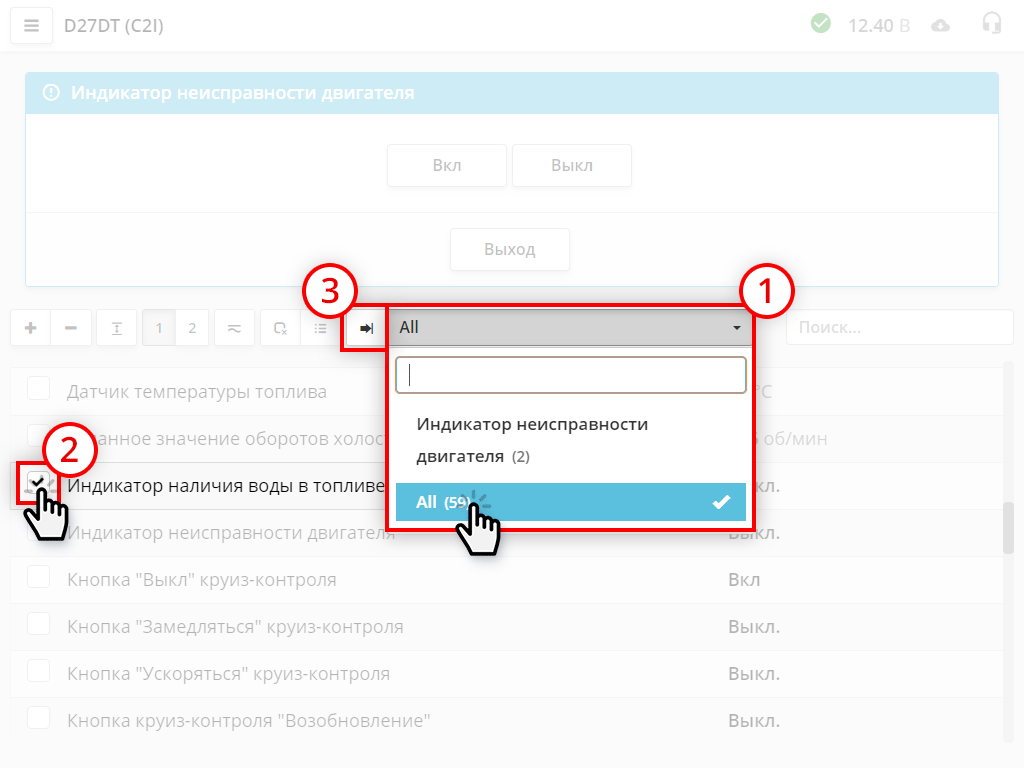

Если каких-то параметров не хватает, то вы можете их добавить самостоятельно:

  1. Выберите общий список параметров;
  2. Выделите необходимый один или несколько параметров;
  3. Нажмите кнопку (добавить в фильтр). В отличие от потока данных вы не будете выбирать фильтр, потому что в тесте он один.
Есть марки, которые не позволяют выполнять тесты на фоне потока данных. Например группа VAG, поэтому там тесты будут только с тем потоком данных, который предусмотрел производитель.

Раздел "Утилиты"

Спецфункции

В этом разделе находятся специализированные функции ЭБУ, такие как адаптации, сбросы и т.п.

Запуск утилиты

Утилиты также запускаются нажатием на плитку с ее названием. Внимательно читайте описание если оно есть, и выполняйте условия проведения улилиты.

Какую бы вы функцию не запускали. Первое окно всегда будет информационное. Запуск утилиты теста или кодирование никогда первым шагом не запустит выполнение процедуры. По этому вы можете смело запускать утилиту и читать её описание.

Адаптации

Некоторые компоненты систем автомобиля, после установки новых запчастей, или периодически, требуют проведения процедуры адаптации. Это может быть, например, обучение блока управления крайним значениям датчика дроссельной заслонки или педали сцепления.

Перед проведением адаптации настоятельно рекомендуется прочитать документацию по ремонту автомобиля, в которой описана эта процедура.
Сброс адаптаций

Система управления двигателем подстраивается к изменениям параметров датчиков. При установке новых запасных частей требуется обнуление сохраненных ранее коррекций. Для этого необходимо сделать сброс адаптаций.

Если вы не уверены в выполняемой функции, то обратитесь к соответствующему руководству перед её активацией. Необходимо четко понимать, что после сброса адаптации, при частично неисправном MAF, двигатель может не завестись.
Сброс сервисных интервалов

Производится при замене масла. Процедура сброса у каждого производителя разная. В одном случае это может быть просто одна кнопка сброса, в другом - программирование интервала пробега до возникновения следующего предупреждения. За более подробным описанием обращайтесь к документации по ремонту транспортного средства.

Раздел "Конфигурация"

Чтобы сократить количество вариантов выпускаемых ЭБУ и вариантов программного обеспечения, производители ЭБУ делают универсальные блоки, которые конфигурируются под конкретную комплектацию автомобиля.

Тесты исполнительных механизмов

Конфигурацию так же часто называют кодированием (coding).

Количество параметров кодирования зависит от конкретной модели ЭБУ.

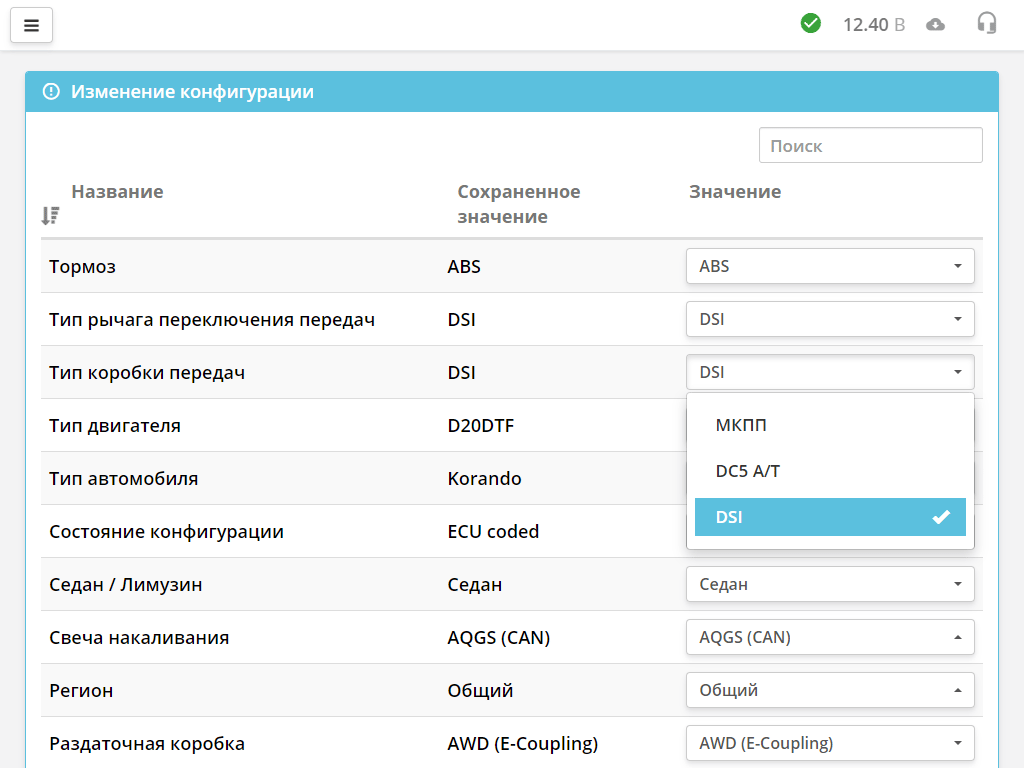

Здесь у нас есть название параметра, его текущее состояние, и новое состояние которое можно изменить.

Тесты исполнительных механизмов
  1. Чтобы выделить параметры которые вы изменили, программа подсвечивает синим цветом значение если оно было изменено;
  2. Если параметр изменять нельзя, то выпадающего списка не будет. Но текущее значение параметра будет показываться.
Тесты исполнительных механизмов

В параметрах есть параметр "Данные конфигурации". Это шестнадцатеричный код всей конфигурации. Когда вы делаете изменение в выпадающих списках, то меняется и этот код.

Тесты исполнительных механизмов

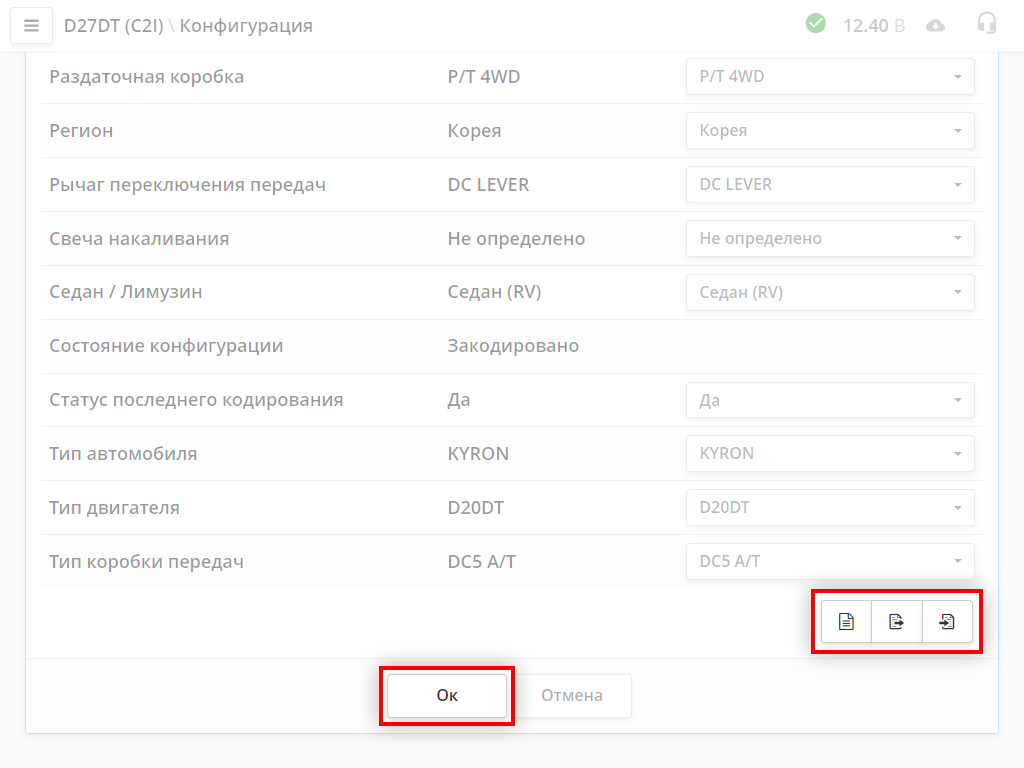

Измените нужные параметры и нажмите кнопку Ok, сканер выполнит запись данных в блок.

Дополнительные кнопки для работы с конфигурацией:

  • - кнопка показывает на экране историю изменений конфигурации для этого автомобиля;
  • - сохранить данные конфигурации. Конфигурация будет привязана к вину машины и сохранена в программе QClients;
  • - загрузить данные конфигурации из QClients.
При каждой записи, конфигурация сохраняется автоматически и привязывается к внутреннему имени блока управления. После того как вы сделали запись вы можете вернуть назад сделанные изменения с помощью кнопки (История изменений).

Работа в разных версиях программы

Работать можно либо в старой, либо в новой версии программы. Сканер должен иметь прошивку той версии программы, с который вы хотите работать. Поэтому если вы хотите перейти на другую версию программы, сканер необходимо ввести в режим загрузки и выполнить обновление микропрограммы.

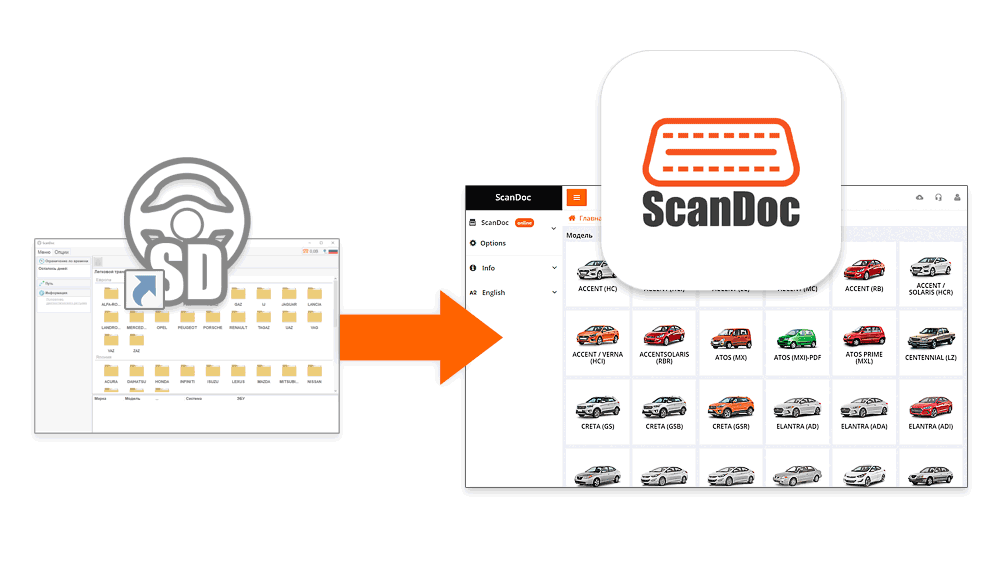

Переход из старой программы на новую

Переход на новую программу


Если раньше вы работали в старой программе и хотите перейти на новую, выполните действия:

  1. Введите сканер в режим загрузки;
  2. Обновите микропрограмму в сканере.

Режим загрузки


ScanDoc Compact последнего поколения в коротком корпусе

  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • На нижней стороне прибора можно увидеть утопленную кнопку сброса.
    Нажмите эту кнопку любым тонким предметом, например скрепкой, в течении 3 секунд.
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

ScanDoc в металлическом корпусе

  • Выключите прибор
  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • Удерживая кнопку "Wi-Fi" нажмите на кнопку питания (Power).
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Если обновление адаптера по какой-то причине не произошло, то выйти из режима загрузки можно выключив и включив питание прибора

Теперь необходимо обновить микропрограмму в адаптере.

Открытие марок, обновление микропрограммы сканера.
  1. Подключите сканер к компьютеру, нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.
  2. Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.
  3. Убедитесь что есть доступ к интернету.
    Нажмите на кнопку Скачать микропрограмму необходимое программное обеспечение загрузится с сервера (необходимо подключение к интернету).
    Программа запросит ввести ваши учетные данные: логин и пароль.
  4. Убедитесь что установлена связь со сканером по Wi-Fi.
    нажмите кнопку Обновить микропрограмму в адаптере (необходимо подключение к Wi-Fi сети сканера)
    Программа запишется в адаптер и он автоматически перезагрузится.

Переход из новой программы на старую

Переход на новую программу


Если вы работали в новой программе и хотите перейти на старую, выполните действия:

  1. Введите сканер в режим загрузки;
  2. Обновите микропрограмму в сканере.

Режим загрузки


ScanDoc Compact последнего поколения в коротком корпусе

  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • На нижней стороне прибора можно увидеть утопленную кнопку сброса.
    Нажмите эту кнопку любым тонким предметом, например скрепкой, в течении 3 секунд.
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

ScanDoc в металлическом корпусе

  • Выключите прибор
  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • Удерживая кнопку "Wi-Fi" нажмите на кнопку питания (Power).
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Если обновление адаптера по какой-то причине не произошло, то выйти из режима загрузки можно выключив и включив питание прибора

Теперь необходимо обновить микропрограмму в адаптере.

Подключите сканер к компьютеру, запустите программу ScanDoc.

Для ScanDoc Compact последнего поколения в пластиковом корпусе:

Обновление микропрограммы сканера в старой версии программы.
  1. Откройте закладку Опции;
  2. Убедитесь что установлена связь со сканером по Wi-Fi. Индикатор связи будет зеленым;
  3. Нажмите кнопку Считать;
  4. Программа вычитает серийный номер вашего сканера;
  5. Нажмите на кнопку Получить ключ (необходим доступ программы в интернет);
  6. Нажмите на кнопку Сохранить ключ .После этого скачанная прошивка с программой запишется в адаптер и он автоматически перезагрузится.

Сканер готов к работе со старой программой!

Для ScanDoc в металлическом корпусе:

Обновление микропрограммы сканера в старой версии программы.
  1. Откройте закладку Опции;
  2. Убедитесь что установлена связь со сканером по кабелю или по Wi-Fi. Индикатор связи будет зеленым;
  3. Нажмите кнопку Считать;
  4. Программа вычитает серийный номер вашего сканера;
  5. Нажмите на клавиатуре сочетание клавиш Ctrl + Alt + Y.
    В окне программы появится кнопка Обновить прибор. Нажмите ее. После этого программа запишется в адаптер и он автоматически перезагрузится.

Сканер готов к работе со старой программой!
